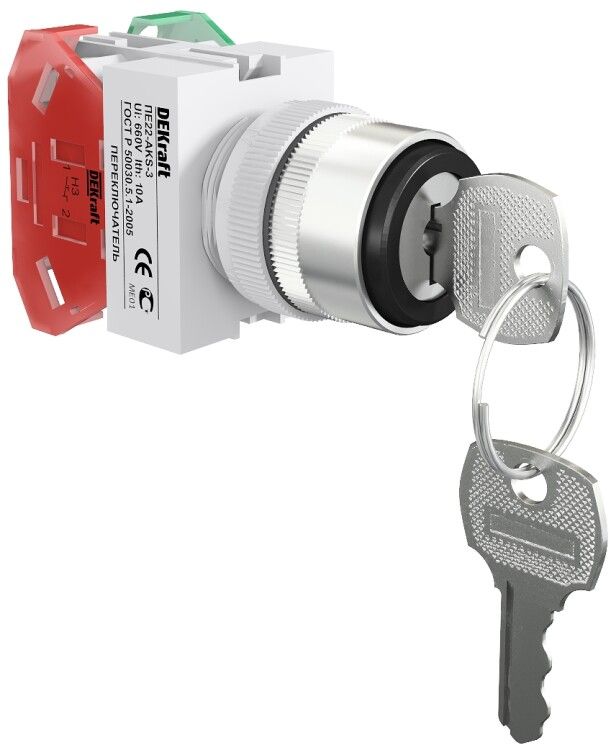

Переключатель на 3 положения I-O-II ПЕ-22 AKSRL-3 d22мм прав. и лев. без фиксации с ключом DEKraft 25144DEK APC

Переключатель 3 положения I-O-II без фиксации с ключом, d22мм, ПЕ-22, AKSRL-3 от DEKraft предназначен для ручного управления электрическими цепями с возможностью блокировки ключом. Устройство подходит для установки на панелях и дверях оборудования, где требуется надежная коммутация и предотвращение случайного включения.

Назначение и область применения

Переключатель ПЕ-22, AKSRL-3 используется для включения и выключения электрических цепей в трех режимах: «Выкл.» (O), «Работа I» и «Работа II». Отсутствие фиксации означает, что рычаг возвращается в нейтральное положение после освобождения - это важно для операций, требующих постоянного контроля. Ключевой механизм исключает доступ к управлению без специального ключа, что повышает безопасность при обслуживании. Применяется в промышленном оборудовании: станках, конвейерах, системах автоматизации, щитах управления.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Количество нормально открытых (НО) контактов: 2
• Диаметр отверстия для монтажа: 22 мм
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Подключение: винтовые зажимы
• Способ монтажа: на винты через фланец
• Цвет корпуса и кнопки: черный
• Цвет переднего кольца: хромированный
• Наличие пружинного возвратного механизма: да
• Наличие переднего кольца: да
• Нормативный документ: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22, AKSRL-3 монтируется в панель или дверцу оборудования через круглое отверстие диаметром 22 мм. Для фиксации используются два винта на задней части устройства. Переднее хромированное кольцо обеспечивает плотную посадку и эстетичный вид. Подключение проводов осуществляется через винтовые клеммы - допускается использование медных жил сечением до 2,5 мм2. Не рекомендуется использовать многожильные провода без наконечников - они могут ослабнуть при затяжке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует коммутационные аппараты для управления. Защита IP54 позволяет применять переключатель в помещениях с высокой запыленностью и вероятностью попадания брызг воды - например, на производстве, в цехах, на объектах с мойкой оборудования. Блокировка ключом снижает риск несанкционированного включения, что особенно актуально при проведении техобслуживания.

Преимущества

• Надежная механическая блокировка ключом - предотвращает случайное включение
• Автоматический возврат в положение «O» - обеспечивает безопасность при работе с опасными процессами
• Устойчивость к пыли и влаге (IP54) - увеличивает срок службы в сложных условиях
• Простое винтовое подключение - совместимо с большинством стандартных кабелей
• Эргономичный дизайн с хромированным кольцом - удобен для визуального определения положения

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - превышение может вызвать пробой изоляции
• Запрещено использовать в средах с постоянным погружением в воду - IP54 не обеспечивает герметичность при длительном воздействии жидкости
• Не имеет световой индикации - состояние цепи нельзя определить визуально без внешних указателей
• Не подходит для частого переключения более 10–15 раз в минуту - пружинный механизм рассчитан на умеренную нагрузку
• Ключ необходимо сохранять - потеря делает невозможным управление устройством

Примеры использования

• Управление двумя скоростями двигателя на конвейере: положение I - медленный ход, II - быстрый ход, O - останов
• Выбор режима работы насосной станции: «Резерв» / «Основной» / «Выключен»
• Аварийное отключение системы в цехе - ключом можно заблокировать питание во время ремонта
• Коммутация сигнализации в распределительном шкафу

Практические советы

• При монтаже проверьте точность сверления отверстия - даже небольшое отклонение может помешать установке
• Используйте наконечники на многожильных проводах - это повысит надежность контактного соединения
• Не затягивайте винты слишком сильно - есть риск повредить пластиковую основу клеммника
• Для условий с высокой вибрацией дополнительно закрепите устройство контргайками
• Храните ключи в специально отведенном месте - лучше всего иметь дубликаты
• Проверяйте целостность переднего кольца - трещины могут нарушить защиту IP54
