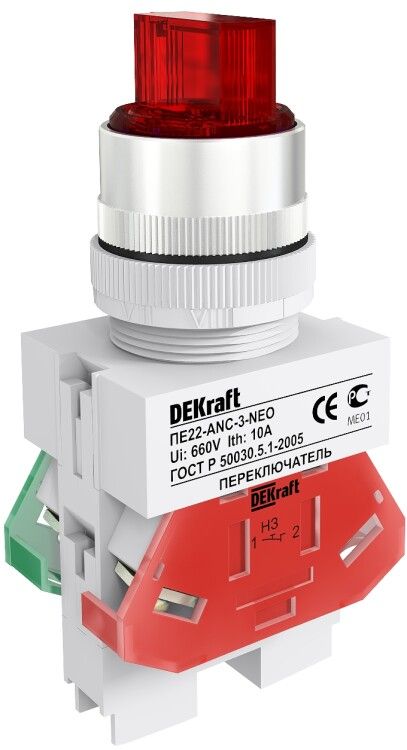

Переключатель ПЕ-22-ANC-3 неоновая лампа 3 положения I-O-II стандартная ручка красная - 25060DEK APC

Переключатель 3 положения I-O-II, стандартная ручка, красная, d22мм, ANC-3, ПЕ-22 от DEKraft - это компактный коммутирующий аппарат с индикацией состояния, предназначенный для ручного управления электрическими цепями в промышленном оборудовании. Артикул ПЕ-22 обеспечивает надёжную работу в условиях повышенной запылённости и влажности.

Назначение и область применения

Переключатель 3 положения I-O-II, стандартная ручка, красная, d22мм, ANC-3, ПЕ-22 используется для включения, выключения и выбора режима работы оборудования. Он позволяет физически зафиксировать три состояния: «Выкл.» (O), «Вкл. I» и «Вкл. II». Применяется там, где требуется явное управление с индикацией - например, на пультах управления станков, конвейеров, систем освещения, нагревательных установок и автоматических линий. Индикация через встроенную неоновую лампу показывает текущее состояние цепи, что снижает риск ошибочного действия оператора.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Количество положений: 3 (I–O–II) с механической фиксацией
• Диаметр отверстия для монтажа: 22 мм
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Индикация: да, встроена неоновая лампа
• Цвет корпуса: красный
• Цвет переднего кольца: хромированный
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допускает высокую влажность)
• Способ монтажа: на панель/дверь (монтажная плата)
• Наличие переднего кольца: есть
• Комплектация: с неоновой лампой
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22 устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется резьбовое крепление с гайкой из комплекта. Переднее хромированное кольцо плотно прилегает к поверхности панели, предотвращая проворачивание. Подключение осуществляется через винтовые клеммы - можно использовать одножильные и многожильные провода сечением до 2,5 мм2. Кабель необходимо зачистить на 8–10 мм, затянуть винты равномерно, чтобы избежать перегрева. Не рекомендуется применять кабели большего сечения - это может повредить контактные группы.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность электрооборудования для управления. Степень защиты IP54 гарантирует устойчивость к пыли и случайным брызгам воды, что делает его подходящим для помещений с повышенной влажностью или загрязнённостью воздуха. Климатическое исполнение УХЛ4 позволяет использовать устройство в неотапливаемых помещениях, на открытых площадках с защитными кожухами. Лампа индикации питается от сети - её отказ не влияет на работоспособность основных контактов, но лишает пользователя визуальной информации.

Преимущества

• Чёткая трёхпозиционная фиксация исключает случайное переключение
• Неоновая лампа визуально указывает активное состояние, даже при отключенном основном питании (если лампа подключена параллельно)
• Хромированное кольцо улучшает эргономику и долговечность внешней части
• Винтовое подключение удобно для обслуживания и ремонта
• Совместим с типичными панелями управления, установленными на станках и шкафах

Ограничения применения

• Не предназначен для постоянного подключения нагрузки выше 10 А - превышение вызовет перегрев и выход из строя
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты
• Не работает при напряжении ниже 90 В - неоновая лампа не будет светиться
• Не следует использовать в местах с постоянным воздействием струй воды или погружением - IP54 не обеспечивает герметичность
• Контакты не предназначены для частого переключения более 1000 раз в час - это снизит срок службы

Примеры использования

• Выбор режима работы станка: «Работа» / «Останов» / «Обслуживание»
• Управление двумя источниками питания: «Основной» / «Выкл.» / «Резервный»
• Контроль системы освещения: «Включено» / «Выключено» / «Эконом-режим»
• Активация аварийного сигнала в одном из двух направлений

Практические советы

• При монтаже проверьте глубину отверстия - корпус ПЕ-22 требует свободного места за панелью для крепления гайки
• Если лампа не горит, проверьте целостность цепи индикации - она может быть отдельно подключена к контролируемому участку
• Не используйте смазку на механизме - это приведёт к накоплению пыли и заклиниванию
• Для длительной эксплуатации в условиях вибраций дополнительно закрепите кабели хомутами
• При замене аналога - сверьте количество контактов (1НО+1НЗ) и тип фиксации - другие модели могут иметь только один контакт или бесфиксационный механизм
