Переключатель на 3 положения (правый без фиксации) I-O-II удлиненная ручка 2НО ALCR-3 22мм 220В ПЕ-22 - 25146DEK APC

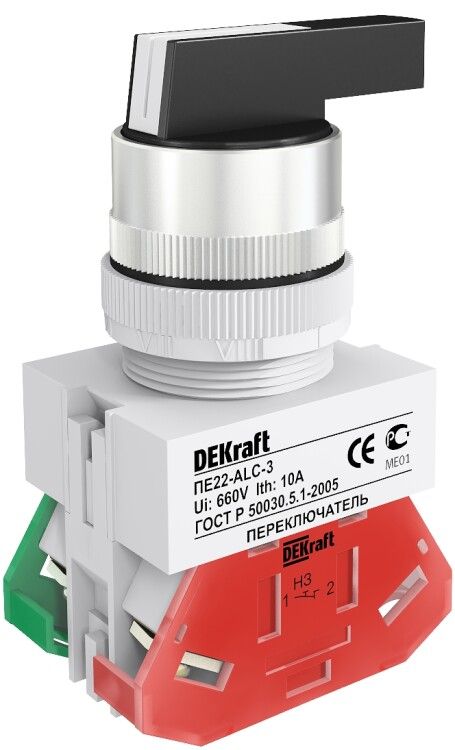

Переключатель ПЕ-22 от DEKraft (артикул 25146dek) - это механический коммутирующий аппарат с трёхпозиционным управлением I-O-II без фиксации, предназначенный для временного включения/выключения оборудования в бытовых и промышленных системах. Удлинённая ручка обеспечивает удобство операторского контроля, а защита IP54 позволяет использовать его в условиях пыли и влаги.

Назначение и область применения

Переключатель ПЕ-22 используется для ручной коммутации электрических цепей с напряжением до 220 В переменного тока. Он подходит для ситуаций, когда требуется временное включение устройства (положение I), выключение (O) и повторное включение (II) без сохранения положения ручки - то есть после отпускания она возвращается в нейтральное состояние O.

Области применения: пульты управления станков, конвейеров, тестового оборудования, систем автоматизации, где нужна безопасная и контролируемая активация функций. Подходит для монтажа на панелях, дверях шкафов и корпусах.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество нормально открытых (НО) контактов: 2
• Количество положений: 3 (I–O–II)
• Тип механизма: без фиксации - ручка возвращает себя в положение O при отпуске
• Диаметр отверстия для монтажа: 22 мм
• Способ подключения: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Цвет ручки: чёрный, цвет переднего кольца: хромированный
• Поддержка стандарта: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22 монтируется через круглое отверстие диаметром 22 мм. Для установки требуется панель толщиной до 8 мм - переднее кольцо плотно фиксирует корпус. Клеммы расположены сзади, доступны для подключения проводов сечением до 2,5 мм2. Соединение - винтовое, что исключает необходимость пайки.

Не требует специальных инструментов: достаточно отвертки и сверла подходящего диаметра. После монтажа проверьте надёжность затяжки клемм - слабый контакт может вызвать нагрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует коммутационную безопасность электрооборудования. Защита IP54 предотвращает попадание пыли внутрь механизма и защищает от брызг воды с любого направления. Это делает его пригодным для использования в помещениях с повышенной запылённостью или возможными случайными брызгами жидкости.

Преимущества

• Удлинённая ручка обеспечивает точный и комфортный захват даже при использовании перчаток
• Два независимых НО контакта позволяют управлять двумя цепями одновременно
• Механизм без фиксации снижает риск ошибочного включения - устройство работает только при постоянном воздействии
• Хромированное кольцо улучшает эргономику и визуальную узнаваемость
• Высокая долговечность благодаря качественным материалам и герметичному исполнению

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - превышение может привести к пробою изоляции
• Запрещено применять в средах с постоянным погружением в воду или высоким уровнем паров - IP54 не обеспечивает герметичность
• Не имеет световой индикации - нельзя определить текущее положение визуально в темноте
• Не рассчитан на частые циклы более 1000 в час - длительная нагрузка может ускорить износ контактов
• Не совместим с автоматическими системами управления - требует ручного воздействия

Примеры использования

• Ручной запуск конвейера: положение I - включить, O - остановить, II - включить с другим режимом (например, медленный ход)
• Тестирование оборудования: кратковременное включение в режиме I или II для диагностики
• Экстренное отключение насоса: ручка возвращается в O при отпускании, предотвращая забытую работу
• Управление освещением в цеху: два режима яркости с обязательным возвратом в выключенное состояние

Практические советы

• При монтаже используйте только кабель сечением ≤2,5 мм2 - больший диаметр не войдёт в клеммы
• Проверяйте соответствие посадочного отверстия 22 мм - слишком маленькое отверстие повредит корпус, слишком большое - не обеспечит герметичность
• Не затягивайте винты клемм с усилием больше 0,5 Нм - можно повредить пластиковые детали
• Для условий с частыми вибрациями рекомендуется дополнительно закрепить корпус клеем или контргайкой
• При замене старого переключателя - убедитесь, что новый также имеет тип “без фиксации” и 2 НО контакта - другие варианты не будут работать так же
