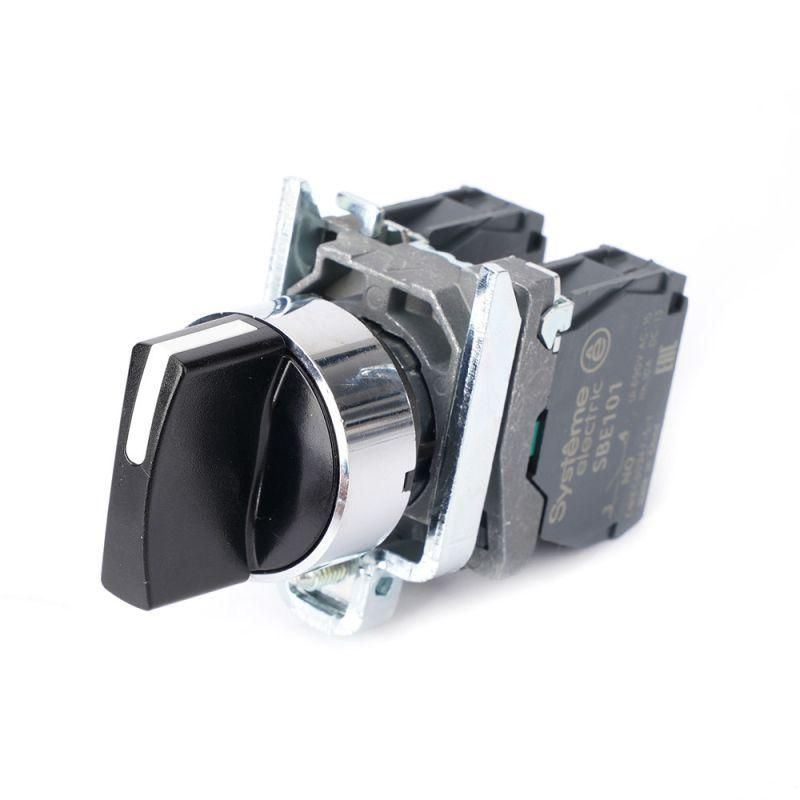

Переключатель модульный SB4 в сборе 22мм 3поз. с фиксацией 2НО SE SB4BD33 APC

Переключатель модульный в сборе 22 мм 3 позиции с фиксацией 2 нормально разомкнутых контакта от Systeme Electric (артикул sb4bd33) предназначен для ручного управления цепями в промышленном оборудовании. Он сочетает надежную механическую фиксацию, высокую степень защиты и компактный монтаж на панели.

Назначение и область применения

Этот переключатель используется для коммутации двух отдельных цепей с возможностью выбора между тремя положениями. Подходит для управления режимами работы оборудования: запуск/остановка, выбор скорости, активация резерва. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации и других устройствах, где требуется надежный ручной контроль. Благодаря защите IP65, устройство можно использовать в условиях пыли, влаги и внешних воздействий.

Технические характеристики

• Тип: переключатель с фиксацией, 3 положения
• Количество нормально разомкнутых (НО) контактов: 2
• Максимальное напряжение: 380 В
• Диаметр отверстия для установки: 22,5 мм
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Управляющий элемент: короткая поворотная рукоятка
• Цвет рукоятки: черный; цвет переднего кольца: хром
• Способ подключения: винтовые зажимы
• Способ монтажа: на лицевую панель
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель modulnyy v sobrane 22 mm 3 pozitsii s fiksatziei 2 normalno razomknutikh kontakta sb4bd33 устанавливается в круглое отверстие диаметром 22,5 мм. Переднее хромированное кольцо обеспечивает плотное прилегание к поверхности панели и эстетичный вид. Для монтажа достаточно просверлить отверстие нужного размера, вставить корпус переключателя и закрепить его сзади с помощью штатного крепления. Подключение осуществляется через винтовые клеммы - провода до 2,5 мм2. Не требует специальных инструментов.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529. Конструкция исключает попадание пыли внутрь механизма и выдерживает водяные струи без повреждения. Материалы корпуса и контактов рассчитаны на работу в промышленной среде. Напряжение 380 В позволяет использовать устройство в трехфазных сетях. Гарантия 2 года подтверждает соответствие качественным стандартам производства Systeme Electric.

Преимущества

• Фиксированные положения предотвращают случайное переключение
• Две пары НО контактов позволяют управлять двумя независимыми цепями одновременно
• Высокая степень защиты IP65 снижает риск отказа в сложных условиях
• Хромированное кольцо и черная рукоятка обеспечивают контрастность и удобство визуального определения положения
• Компактный форм-фактор совместим со стандартными панелями 22 мм

Ограничения применения

• Не предназначена для частого переключения под нагрузкой выше 380 В - допустима только коммутация сигналов и маломощных цепей
• Отсутствуют нормально замкнутые (НЗ) контакты - нельзя использовать там, где требуется разрыв цепи в нейтральном состоянии
• Не рекомендовано использование в агрессивных химических средах - хотя IP65 защищает от пыли и брызг, он не гарантирует устойчивость к кислотам, щелочам или растворителям
• Подключение только винтовое - несовместим с быстроразъемными клеммами или кабельными вводами типа M20

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Активация резервного насоса в системе водоснабжения
• Переключение между источниками питания в распределительном шкафу
• Управление световой сигнализацией в три состояния: “Готов”, “Работает”, “Ошибка”

Практические советы

• При сверлении отверстия соблюдайте точный диаметр 22,5 мм - меньшее отверстие затруднит установку, большее - нарушит герметичность и прочность крепления
• Используйте только медные провода сечением до 2,5 мм2 - более толстые не войдут в клеммы
• Проверьте, что рукоятка свободно перемещается между всеми тремя позициями до окончательного монтажа
• При использовании в местах с повышенной вибрацией дополнительно закрепите провода хомутиками, чтобы избежать перегиба у клемм
• Переключатель sb4bd33 от Systeme Electric совместим с другими изделиями серии SB4 - легко заменить аналогичным устройством при необходимости ремонта
