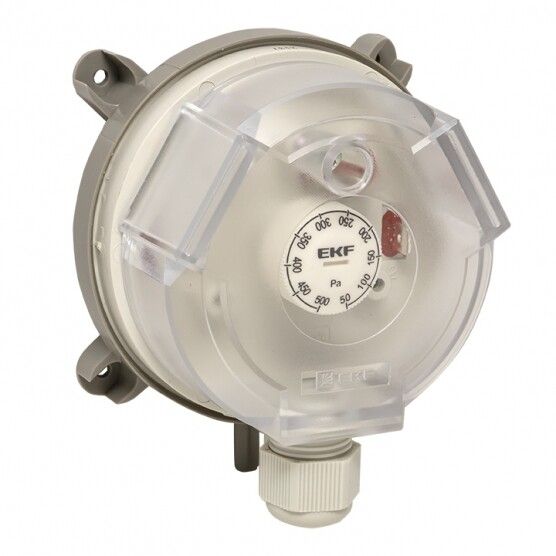

Реле перепада давления EKF RVG-10-500 (500 Па) |

Реле перепада давления (500 Па) EKF PROxima с артикулом rvg-10-500 - механический pressostat для автоматического контроля перепада давления в системах вентиляции и кондиционирования. Устройство реагирует на снижение проходимости фильтров, включает/выключает вентиляторы и контролирует направление воздушного потока.

Назначение и область применения

Реле перепада давления (500 Па) EKF PROxima предназначено для мониторинга разницы давления между двумя точками системы - например, до и после фильтра. Когда фильтр забивается, перепад возрастает, и реле замыкает или размыкает контакт, сигнализируя о необходимости обслуживания. Применяется в HVAC-системах: офисных зданиях, торговых центрах, промышленных установках. Подходит для контроля работы вентиляторов, определения заклинивания клапанов и обеспечения равномерного распределения воздуха в воздуховодах.

Технические характеристики

• Диапазон измерения: 50–500 Па (0,0001–0,005 бар)
• Нижний порог срабатывания: 50 Па
• Верхний порог срабатывания: 500 Па
• Максимальное рабочее давление: 0,1 бар (не превышать!)
• Номинальное давление PN: 0,005 бар
• Максимальный коммутируемый ток: 1,5 А
• Тип датчика: мембранный - чувствителен к малым изменениям давления
• Максимальная рабочая температура: 85 C
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Тип изделия: механическое реле давления (pressostat)

Совместимость и монтаж

Реле перепада давления (500 Па) EKF PROxima поставляется с полным комплектом для быстрого монтажа: два штуцера для врезки в воздуховод, импульсная трубка длиной 1,5 м и крепёжные винты. Для подключения используйте две точки: высокого и низкого давления - подсоедините трубки к противоположным сторонам фильтра или участка воздуховода. Монтаж выполняйте в вертикальном положении, чтобы исключить влияние гравитации на мембрану. Кабель питания подводится к клеммам с максимальной нагрузкой 1,5 А - подходят стандартные управляющие цепи 24 В переменного или постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в помещениях с нормальной влажностью и отсутствием взрывоопасных сред. Степень защиты IP54 позволяет использовать реле в условиях возможного попадания пыли и капель воды - например, в технических помещениях с вентиляцией. Не предназначен для работы в агрессивных средах: пар, химикаты, масла, конденсат - могут повредить мембрану.

Преимущества

• Механическая конструкция - нет зависимости от внешнего питания, надёжная работа даже при перебоях в сети
• Высокая чувствительность к малым перепадам (от 50 Па) - идеально для раннего выявления засорения фильтров
• Интегрированный комплект монтажа - не требует доп purchases
• Герметичная мембрана - долгий срок службы при соблюдении условий эксплуатации

Ограничения применения

• Не применяется в системах с давлением выше 0,1 бар - риск повреждения мембраны
• Не подходит для агрессивных сред: пар, масло, химические испарения, конденсат
• Не рассчитано на частые перепады свыше 500 Па - может вызвать преждевременный износ
• Температура окружающей среды не должна превышать 85 C - особенно важно рядом с нагревательными элементами
• Не рекомендовано для установки в местах с сильной вибрацией - может вызывать ложные срабатывания

Примеры использования

• Контроль состояния HEPA-фильтров в системах вентиляции больниц
• Автоматическое отключение вентилятора при обнаружении обрыва воздуховода
• Сигнализация о засорении предварительного фильтра в кондиционере офисного здания
• Обеспечение равномерного расхода воздуха в многоканальных системах

Практические советы

• Перед установкой проверьте направление потока - штуцеры имеют пометки “High” и “Low”. Перепутать нельзя - реле будет работать неверно
• Импульсную трубку не сгибайте острыми углами - радиус изгиба минимум 30 мм
• Проверяйте герметичность соединений перед запуском - даже микроскопическая утечка исказит показания
• При регулярном обслуживании фильтров - задайте порог срабатывания около 300–400 Па, чтобы сигнал приходил до полного засорения
• Если система работает в условиях повышенной влажности - периодически осматривайте корпус на наличие конденсата внутри
