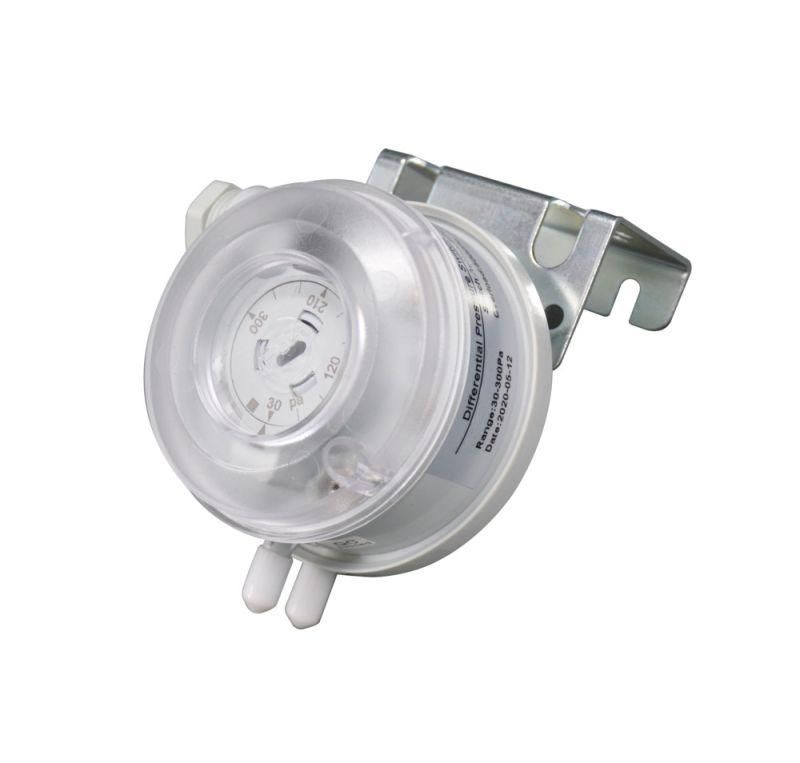

Реле дифференциального давления воздуха, 100...1000Па, DOFC 250VAC 1,5(0,5)А - SDDP100S APC

Реле дифференциального давления канальное DOFC от Systeme Electric предназначено для контроля перепада давления в воздушных каналах систем вентиляции и кондиционирования. Модель sddp100s обеспечивает точную фиксацию порога срабатывания в диапазоне 100–1000 Па и надёжное управление оборудованием через переключающий контакт.

Назначение и область применения

Реле dOFC sddp100s используется для автоматического управления работой оборудования в зависимости от перепада давления в воздуховодах. Применяется в системах вентиляции, кондиционирования, рекуперации и промышленных воздушных сетях. Например, контролирует работу фильтров - сигнализирует о засорении, когда давление падает ниже заданного уровня, или запускает вентиляторы при достижении нужного перепада.

Технические характеристики

• Диапазон измеряемого давления: 100 – 1000 Па
• Управляемый выход: переключающий контакт (SPDT)
• Максимальная коммутируемая мощность: 250 В перем. тока
• Ток нагрузки: до 1,5 А - для резистивной (например, лампы, нагреватели); до 0,5 А - для индуктивной (электромагниты, двигатели)
• Подключение: два штуцера M8x1 и гибкая трубка для подвода давления (в комплекте)
• Крепление: монтаж на стенку воздуховода

Совместимость и монтаж

Реле DOFC sddp100s устанавливается непосредственно на поверхность прямоугольного или круглого воздуховода. Штуцеры и гибкая трубка позволяют легко соединить устройство с двумя точками измерения давления - например, до и после фильтра. Для правильной работы важно соблюдать направление потока: один штуцер подключают к зоне высокого давления, второй - к зоне низкого. Настраивать порог срабатывания можно вручную с помощью поворотного регулятора на корпусе. Установка требует доступа к внутренней части воздуховода, поэтому лучше выполнять её во время планового обслуживания системы.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электрооборудования, работающего в условиях промышленной вентиляции. Коммутация контактов рассчитана на классическую бытовую и промышленную нагрузку. Однако не предназначен для взрывоопасных сред, а также для постоянной работы при температуре выше +50 C или в среде с повышенной влажностью без защиты.

Преимущества

• Регулируемый порог срабатывания - позволяет точно адаптировать реакцию под конкретный режим работы системы
• Встроенные штуцеры и трубка исключают необходимость докупать дополнительные элементы
• Простая механическая конструкция - минимум отказов, долгий срок службы без обслуживания
• Высокая чувствительность к малым изменениям давления - идеально для контроля состояния фильтров

Ограничения применения

• Не работает с жидкостями - только сухой воздух
• Запрещён монтаж в местах с сильными вибрациями - возможны ложные срабатывания
• Контакты не рассчитаны на ток более 1,5 А; при подключении двигателей или мощных реле требуется промежуточный магнитный пускатель
• Не имеет цифрового вывода - нельзя подключить к системам SCADA или IoT без внешних преобразователей

Примеры использования

• Автоматическое оповещение о забитом HEPA-фильтре в системе чистых помещений
• Запуск вытяжного вентилятора при снижении давления за фильтром ниже 300 Па
• Защита теплообменника от замерзания - отключение циркуляционного насоса при падении перепада давления
• Контроль герметичности воздуховода - срабатывание при внезапном падении давления

Практические советы

• Перед установкой проверьте, что диаметр отверстия в воздуховоде совпадает с размером штуцера - M8x1
• Изгиб трубки делайте плавным, без резких углов - иначе возникнут погрешности в показаниях
• Настройте порог срабатывания при работе всей системы в штатном режиме - не на холостом ходу
• При использовании с индуктивной нагрузкой (например, катушкой реле) обязательно параллельно контакту установите демпфирующую RC-цепочку для продления срока службы
• Регулярно осматривайте штуцеры и трубку - они могут засоряться пылью, особенно в старых системах
