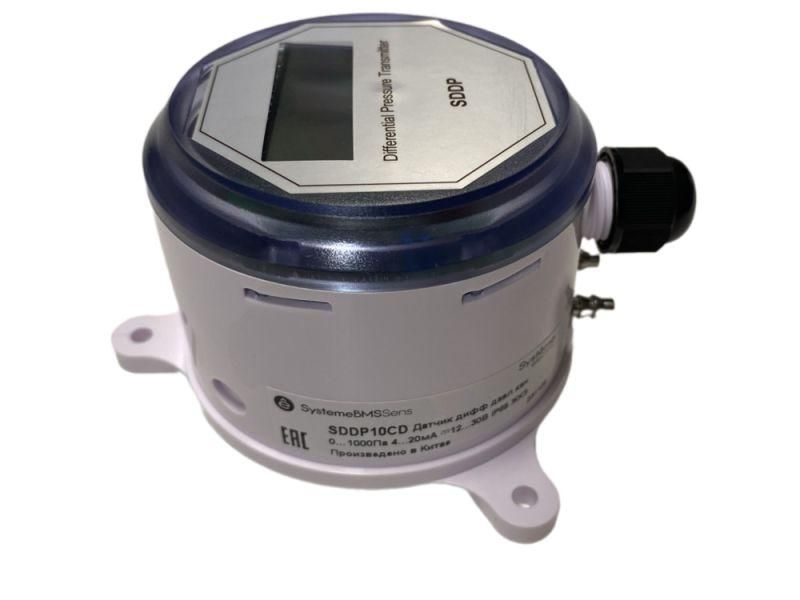

Датчик дифференциального давления канальный, 0...1000Па, 4-20мА ЖК экран, 24VDC - SDDP10CD APC

Датчик дифференциального давления канальный 0-1000Па 4-20мА 24В от Systeme Electric (артикул sddp10cd) предназначен для контроля перепада давления в системах вентиляции и кондиционирования, устанавливается прямо в воздуховод и передаёт данные в виде аналогового сигнала.

Назначение и область применения

Датчик измеряет разницу давления между двумя точками внутри воздуховода - например, до и после фильтра, или на входе/выходе вентилятора. Он используется в системах HVAC для мониторинга состояния фильтров, регулировки расхода воздуха и диагностики засорений. Подходит для коммерческих и промышленных объектов: офисов, больниц, заводов, лабораторий.

Технические характеристики

• Диапазон измерения: 0–1000 Па (можно выбрать другие варианты: +-500 / +-1000 / +-1500 / +-2000 Па)
• Выходной сигнал: 4–20 мА (двухпроводная цепь) или 0–10 В (по выбору)
• Питание: 12–30 В постоянного тока (совместим с 24 В)
• Индикация: ЖК-экран для отображения текущего значения давления
• Подключение: два штуцера с гибкой трубкой в комплекте для подвода давления
• Материал корпуса: термостойкий пластик, защищённый от воздействия воздушных потоков

Совместимость и монтаж

Устройство монтируется непосредственно в стенку воздуховода. Штуцеры подключаются к двум точкам измерения - например, через отверстия в воздуховоде. Гибкая трубка в комплекте позволяет легко вывести датчик в удобное место, не нарушая герметичность системы. Для работы требуется двухпроводная схема подключения к контроллеру (для 4–20 мА) или трёхпроводная (для 0–10 В). Учитывайте посадочные размеры: диаметр отверстий в воздуховоде должен соответствовать внешнему диаметру штуцеров (не указано в данных - проверьте в документации производителя).

Безопасность и стандарты

Не содержит информации о сертификации. Применяется в соответствии с требованиями к оборудованию систем вентиляции. Работает в пределах нормальных температурных условий помещения - не предназначен для экстремальных сред (например, высоких температур, агрессивных газов).

Преимущества

• Гибкость настроек: можно выбрать нужный диапазон измерения и тип выходного сигнала
• Встроенная индикация: позволяет оперативно проверить показания без подключения к системе управления
• Простой монтаж: всё необходимое (штуцеры + трубка) есть в комплекте
• Широкий диапазон питания: совместим с большинством промышленных контроллеров 12–30 В

Ограничения применения

• Не предназначен для измерения давления в агрессивных средах (пар, химические газы, масляные испарения)
• Работает только в закрытых воздушных системах - не для открытых помещений
• Не имеет защиты IP67 - не устанавливается во влажных или запылённых местах вне воздуховода
• Требует прямого доступа к воздуховоду; не подходит для установки в уже смонтированных сложных сетях без модификаций

Примеры использования

• Контроль степени засорения HEPA-фильтров в клинических помещениях
• Автоматическое регулирование скорости вентилятора на основе перепада давления
• Обнаружение отказа в работе клапана или деформации воздуховода
• Системы рекуперации тепла - контроль эффективности теплообменника

Практические советы

• Перед установкой выберите нужный диапазон измерения - он задаётся при первом включении, изменить его потом сложно
• При использовании сигнала 4–20 мА убедитесь, что ваш контроллер поддерживает двухпроводную схему
• Не допускайте перегиба гибкой трубки - это исказит показания
• Для долговечной работы избегайте установки рядом с источниками вибрации или резких перепадов температуры
• Проверяйте целостность соединений при каждом плановом обслуживании - даже маленькая утечка влияет на точность
