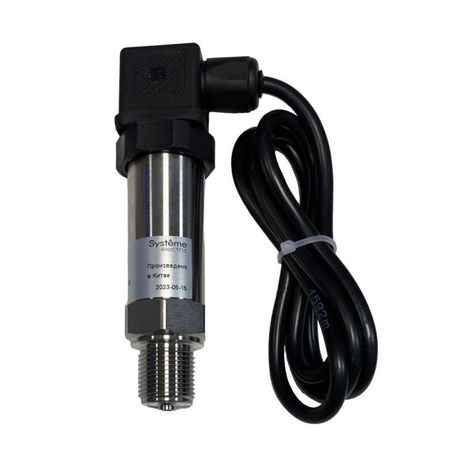

Датчик давления погружной, 0…10бар 4…20мА =24В | SPP10C SE APC

Датчик давления погружной 0-10 бар 4-20 мА 24 В от Systeme Electric (артикул spp10c) предназначен для измерения уровня жидкости в резервуарах и канализационных колодцах путём фиксации гидростатического давления. Устройство работает напрямую в среде, не требует внешних трубок или мембран, что упрощает установку и обслуживание.

Назначение и область применения

Датчик давления погружной 0-10 бар 4-20 мА 24 В используется там, где необходимо точно определять уровень воды, сточных вод, химических растворов или других некоррозийных жидкостей. Подходит для систем автоматического контроля уровня в водохранилищах, очистных сооружениях, промышленных ёмкостях и насосных станциях. Применяется в условиях постоянного погружения - устройство рассчитано на длительную работу под водой.

Технические характеристики

• Диапазон измерений: 0–10 бар (эквивалентно 1,0 МПа - соответствует глубине до ~10 метров воды)
• Точность: +-0,2% от полного диапазона - обеспечивает высокую стабильность показаний даже при малых изменениях уровня
• Выходной сигнал: 4–20 мА, двухпроводная схема - совместим с большинством контроллеров, регуляторов и АЦП
• Питание: 24 В +-5% - работает от стандартного промышленного источника постоянного тока
• Резьба крепления: M20×1,5 - позволяет легко закрепить датчик в стандартный герметичный вывод или переходник
• Степень защиты: IP68 (по умолчанию для погружных датчиков этого типа) - полностью защищён от пыли и долговременного погружения

Совместимость и монтаж

Датчик давления погружной 0-10 бар 4-20 мА 24 В подключается напрямую к цепи 4–20 мА без необходимости дополнительных преобразователей. Для монтажа используйте резьбу M20×1,5 - она совместима с большинством комплектующих для уровнемеров. Установите датчик вертикально, чтобы избежать задержек воздуха под корпусом. Кабель выводится через герметичный проход, рекомендуется использовать кабель с усиленной изоляцией (например, EPDM или PUR) для работы в агрессивной среде. Напряжение питания должно быть стабильно 24 В - перепады выше +-5% могут вызвать сбои в сигнале.

Безопасность и стандарты

Датчик соответствует требованиям к промышленным измерительным приборам, применяемым в зонах с повышенной влажностью. Производитель Systeme Electric соблюдает международные нормы EMC и безопасность для оборудования класса II. Сертификаты на конкретную модель (spp10c) следует запрашивать у поставщика - они не указаны в исходных данных, но типовая сертификация для таких датчиков включает CE и RoHS.

Преимущества

• Нет механических движущихся частей - надёжность и долгий срок службы
• Малый вес и компактный размер - удобно монтировать в ограниченном пространстве
• Линейный выход 4–20 мА - минимум шума, совместим с любыми промышленными системами сбора данных
• Изготовлен из коррозионностойких материалов - подходит для воды, стоков, слабых кислот и щелочей

Ограничения применения

• Не предназначен для работы с агрессивными химическими веществами (концентрированные кислоты, растворители, масла) - материал корпуса не указан, поэтому использование в таких средах возможно только после проверки совместимости
• Запрещено перегревать - температура среды не должна превышать +85C (не указана явно, но является стандартным пределом для аналогичных моделей)
• Не подходит для измерения уровня в открытых резервуарах с сильными волнами или турбулентностью - возможны скачки сигнала
• Требуется калибровка при замене жидкости с другой плотностью - например, при переходе с воды на масло, показания будут неверными без перенастройки

Примеры использования

• Автоматический контроль уровня воды в резервуаре на водоканале
• Управление насосом в канализационном колодце - включение при достижении порогового уровня
• Контроль уровня технологической жидкости в реакторе пищевой промышленности
• Система аварийной сигнализации при превышении уровня в подвале здания

Практические советы

• Перед установкой проверьте, чтобы резьба M20×1,5 была чистой и не имела повреждений - плохая посадка приведёт к протечкам
• Используйте кабель с запасом длины - датчик можно опустить ниже минимального уровня, чтобы избежать воздействия осадка на чувствительный элемент
• При подключении к PLC убедитесь, что входной канал настроен на 4–20 мА, а не на 0–20 мА - иначе будет потеря начального значения
• Для точности измерений не допускайте попадания пузырей воздуха под датчик - он должен находиться в спокойной среде
• При длительной работе в грязной воде периодически очищайте поверхность датчика - накипь и отложения снижают точность
