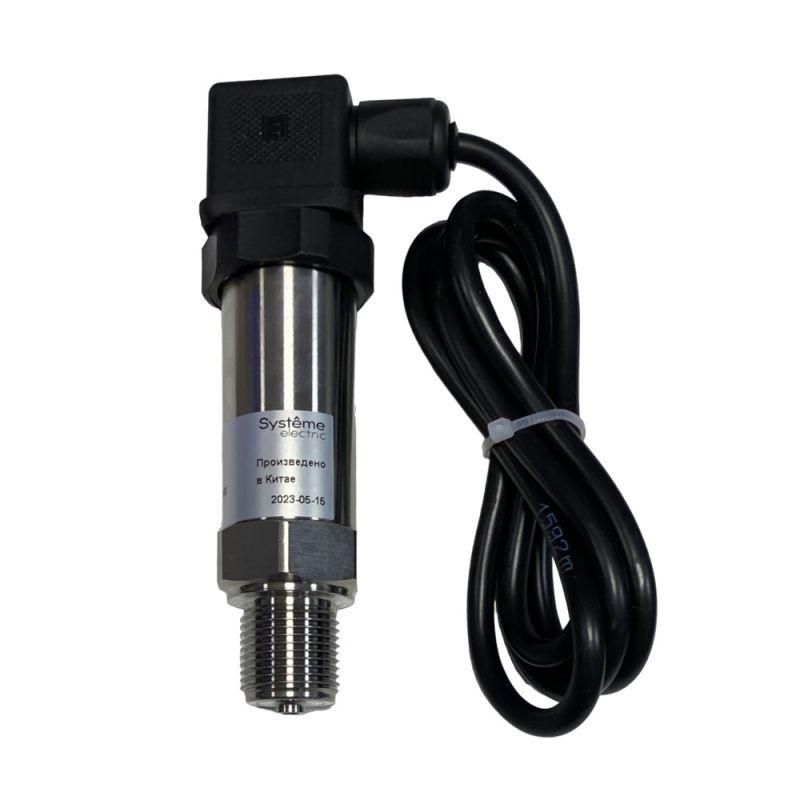

Датчик давления погружной, 0…16бар 4…20мА =24В | SPP16C SE APC

Датчик давления погружной 0-16 бар 4-20 мА 24 В от Systeme Electric (артикул spp16c) предназначен для измерения уровня жидкости в резервуарах и канализационных коллекторах путём фиксации гидростатического давления. Устройство работает напрямую в среде, не требует внешних трубок или мембран, что упрощает установку и обслуживание.

Назначение и область применения

Датчик давления погружной 0-16 бар 4-20 мА 24 В используется там, где необходимо точно определять уровень воды, сточных вод, химических растворов или других жидких сред. Подходит для установки в глубоких резервуарах, водохранилищах, канализационных насосных станциях, системах водоснабжения и промышленных ёмкостях. Применяется в автоматизированных системах управления, где требуется аналоговый сигнал для регуляторов, контроллеров или SCADA.

Технические характеристики

• Диапазон измерений: 0–16 бар (эквивалентно 1,6 МПа)
• Точность: +-0,2% от полного диапазона - обеспечивает высокую стабильность показаний даже при малых изменениях давления
• Выходной сигнал: 4–20 мА, двухпроводная схема - совместим со стандартными промышленными цепями передачи сигнала
• Питание: 24 В постоянного тока (допуск +-5%) - работает от типичных промышленных источников питания
• Резьба крепления: M20×1,5 - стандартный метрический размер для быстрого монтажа в герметичные корпуса или крышки резервуаров
• Защита IP68 - полностью герметичен, выдерживает длительное погружение под воду

Совместимость и монтаж

Датчик давления погружной 0-16 бар 4-20 мА 24 В подключается напрямую к входным модулям PLC или вторичным приборам, поддерживающим 4–20 мА. Для монтажа используйте резьбу M20×1,5 - она позволяет закручивать устройство в предварительно просверленное отверстие с уплотнением (например, резиновое кольцо или лён). Обязательно проверьте соответствие внутреннего диаметра отверстия наружному диаметру резьбы - допуск минимальный, перекос недопустим. Кабель выводится через герметичную головку - не допускайте его перегибов и механических нагрузок.

Безопасность и стандарты

Устройство соответствует требованиям защиты IP68 - защищено от пыли и долговременного погружения в воду. Электрическая изоляция рассчитана на работу при напряжении до 24 В постоянного тока. Нет сертификации ATEX/IECEx - не применяется во взрывоопасных зонах. Не предназначено для работы с агрессивными средами без согласования материалов контакта (материалы чувствительной части - указаны в документации производителя).

Преимущества

• Высокая точность +-0,2% снижает погрешность расчётов уровня жидкости
• Двухпроводная система 4–20 мА исключает необходимость отдельного провода питания - экономит кабели и упрощает трассировку
• Герметичная конструкция IP68 позволяет работать прямо в жидкости без дополнительных кожухов
• Стандартная резьба M20×1,5 обеспечивает широкую совместимость с готовыми фланцами и переходниками

Ограничения применения

• Не использовать в средах с твёрдыми включениями - песок, шлам, осадки могут забить порты и повредить мембрану
• Максимальная температура среды не указана - рекомендовано применять при t ≤ +60C; при более высокой температуре возможна потеря точности
• Не предназначена для работы с маслом, топливом или органическими растворителями - материалы корпуса не обеспечивают химическую стойкость
• Не подлежит ремонту - при отказе заменяется полностью

Примеры использования

• Автоматическое управление уровнем воды в резервуаре водопроводной сети
• Контроль заполнения канализационных коллекторов перед запуском насосов
• Измерение уровня технологической жидкости в емкостях пищевой промышленности
• Системы контроля затопления в подвалах и коллекторах

Практические советы

• Перед установкой убедитесь, что резьба M20×1,5 на резервуаре чистая и не имеет деформаций - плохая посадка вызывает утечки
• Подключение к 4–20 мА цепи выполняйте после включения питания - внезапное включение может повредить электронику
• При использовании в грязной среде периодически проверяйте поверхность датчика на наличие отложений - они влияют на точность
• Для калибровки используйте известный уровень жидкости - например, полный и пустой резервуар - чтобы сверить сигнал с реальным значением
• Не оставляйте датчик давления погружной 0-16 бар 4-20 мА 24 В в воздухе при включенном питании - это может вызвать перегрев элементов
