Реле перепада давления EKF RVG-10-1000 (1000 Па) |

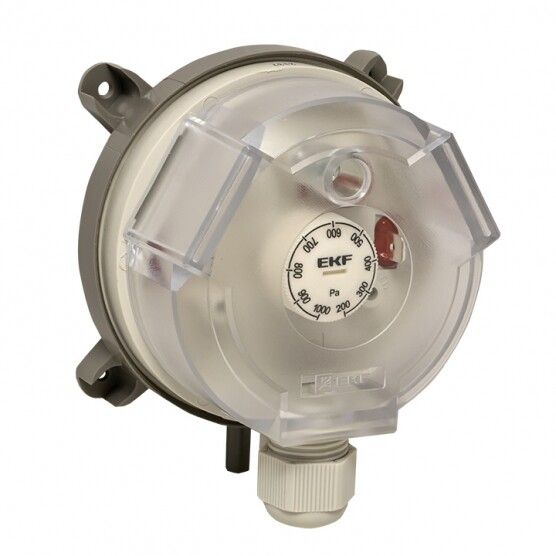

Реле перепада давления 1000 Па от EKF в серии PROxima (артикул rvg-10-1000) - механический pressostat для автоматического контроля перепада давления в воздуховодах систем вентиляции и кондиционирования. Устройство реагирует на снижение проходимости фильтров или остановку вентиляторов, обеспечивая безопасную и эффективную работу оборудования.

Назначение и область применения

Реле перепада давления 1000 Па предназначено для контроля состояния воздушных фильтров, мониторинга работы вентиляторов и определения направления движения воздуха в воздуховодах. Подходит для установки в системах вентиляции, кондиционирования, промышленной вытяжки и HVAC-оборудовании. Применяется там, где важно своевременно выявить засорение фильтра, падение давления или отказ вентилятора.

Технические характеристики

• Диапазон измерения давления: 0,0001–0,01 бар (1–100 Па)
• Уставка срабатывания: 1000 Па (1000 Н/м²) - задана заводом, не регулируется
• Нижний предел диапазона: 0,002 бар (200 Па)
• Верхний предел диапазона: 0,1 бар (10000 Па)
• Максимальное рабочее давление: 0,1 бар
• Номинальное давление PN: 0,01 бар
• Тип чувствительного элемента: мембрана - надёжна, устойчива к запылению
• Максимальный коммутируемый ток: 1,5 А (активная нагрузка)
• Максимальная рабочая температура: +85 C
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Тип устройства: механическое реле давления (pressostat), без электроники

Совместимость и монтаж

Реле перепада давления 1000 Па (rvg-10-1000) поставляется с полным комплектом для быстрого монтажа:

• Штуцеры для врезки в прямоугольный или круглый воздуховод
• Импульсная трубка длиной 1,5 м - соединяет два точки измерения давления
• Крепёжные винты для фиксации корпуса

Подключается последовательно в цепь управления вентилятором или сигнализацией. Монтаж требует двух точек подключения: высокого и низкого давления - обычно до и после фильтра. Для правильной работы необходимо соблюдать направление потока воздуха, указанное на корпусе. Не допускается перегиб импульсной трубки.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью и температурой до +85 C. Степень защиты IP54 позволяет использовать устройство в условиях возможного попадания пыли и брызг воды - например, в технических помещениях, чердачных этажах или на крыше здания. Электрическая часть рассчитана на коммутацию активной нагрузки до 1,5 А - не предназначен для управления двигателями напрямую.

Преимущества

• Механическая конструкция - не требует питания, не ломается от скачков напряжения
• Высокая надёжность благодаря мембранному датчику - меньше точек отказа, чем у электронных аналогов
• Готовый комплект монтажа - экономит время на сборку и не требует дополнительных деталей
• Не нуждается в калибровке после установки - уставка фиксирована на 1000 Па
• Совместим с большинством стандартных систем управления вентиляцией

Ограничения применения

• Фиксированная уставка - нельзя изменить порог срабатывания; подходит только для задач с перепадом ~1000 Па
• Не работает с жидкостями, маслом, агрессивными газами - только сухой воздух
• Не рекомендовано применение в средах с частыми перепадами выше 1000 Па - риск преждевременного износа мембраны
• Максимальный ток 1,5 А - недостаточно для прямого управления мощными вентиляторами (>300 Вт); требуется контактор
• Не подходит для помещений с постоянной влажностью >90% или температурой выше +85 C

Примеры использования

• Контроль засорения HEPA-фильтра в системе вентиляции офисного здания - при падении давления ниже 1000 Па реле замыкает контакт и включает сигнал «Замена фильтра»
• Автоматическое отключение вентилятора при обрыве воздуховода - реле фиксирует исчезновение перепада и размыкает цепь
• Обеспечение правильного направления потока в коробе системы принудительной подачи воздуха - при обратном движении перепад становится отрицательным, реле срабатывает
• Защита теплообменника в кондиционере - отслеживает забивание сот, чтобы избежать переохлаждения

Практические советы

• Перед монтажом проверьте направление потока - на корпусе есть стрелка, она должна совпадать с движением воздуха
• Импульсная трубка не должна иметь острых изгибов - радиус изгиба минимум 30 мм
• При использовании в пыльных местах периодически осматривайте штуцеры - они могут закупориваться
• Если система использует вентилятор мощностью более 300 Вт - обязательно подключите через магнитный пускатель, а не напрямую к реле
• Артикул rvg-10-1000 - единственный вариант в серии PROxima с уставкой 1000 Па; другие модели имеют другую уставку
• Не применяйте реле перепада давления 1000 Па в системах с влажным воздухом или конденсатом - это повредит мембрану
