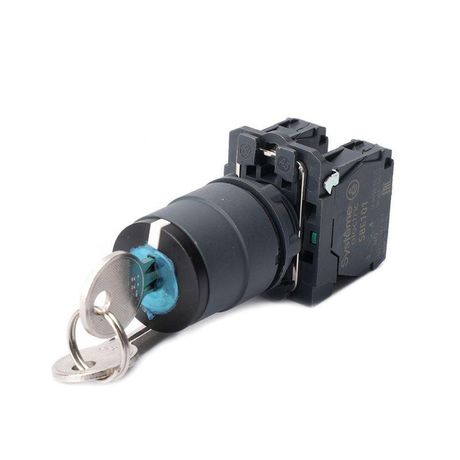

Переключатель модульный SB5 в сборе 22мм 3поз. с фиксацией ключ центр 2НО SE SB5AG33 APC

Переключатель модульный SB5 в сборе 22мм 3 позиции с фиксацией ключ центр 2НО SE - устройство для ручного управления цепями на напряжение 230 В, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5ag33 указывают на принадлежность к надёжной серии систем управления SystemeSig, используемых в промышленной автоматизации.

Назначение и область применения

Переключатель модульный SB5 в сборе 22мм 3 позиции с фиксацией ключ центр 2НО SE используется для коммутации двух замыкающих контактов в трёх положениях: «включено», «выключено», «включено». Ключевой особенностью является механическая фиксация каждого положения и возможность извлечения ключа только из центрального (выключенное) положения - это предотвращает случайное включение оборудования. Применяется в системах управления станков, конвейеров, шкафов распределения энергии, пунктах управления инфраструктурой и других местах, где требуется безопасная и контролируемая операционная блокировка.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Количество контактных групп: 2 нормально замкнутых (2НО)
• Количество положений: 3 (левое - вкл., центральное - выкл., правое - вкл.)
• Фиксация: механическая, каждое положение защёлкивается
• Управляющий элемент: металлический ключ с цилиндрическим профилем
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22,5 мм
• Метод подключения: винтовые зажимы для проводов до 2,5 мм2
• Цвет корпуса и кольца: чёрный
• Гарантия: 2 года

Совместимость и монтаж

Переключатель модульный SB5 в сборе 22мм 3 позиции с фиксацией ключ центр 2НО SE устанавливается через лицевую панель. Для монтажа необходимо просверлить отверстие диаметром 22,5 мм - совпадает со стандартным размером для модульных переключателей серии SB5. Передняя рамка обеспечивает плотную посадку и герметичность. Подключение осуществляется через два винтовых зажима снизу устройства - подходят медные жилы сечением до 2,5 мм2. После вставки переключатель фиксируется гайкой с внутренней стороны панели. Ключ не извлекается при активном положении - это исключает неверное управление.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529 - устройство можно использовать во влажных, запылённых помещениях, на открытых площадках и в условиях мойки оборудования. Конструкция выполнена из прочного термостойкого пластика и металлических деталей, что гарантирует долговечность даже при частых циклах переключения. Гарантия 24 месяца подтверждает соответствие европейским стандартам качества.

Преимущества

• Извлечение ключа только из центрального положения - повышает безопасность при обслуживании
• Жесткая фиксация всех трёх положений - исключает самопроизвольное переключение
• Высокая степень защиты IP65 - работает в сложных средах без дополнительных кожухов
• Стандартный диаметр 22,5 мм - совместим с большинством существующих панелей
• Чёрный цвет и единый дизайн - гармонично сочетаются с другими компонентами системы SystemeSig

Ограничения применения

• Не предназначен для работы при напряжении выше 230 В - использование на более высоких значениях недопустимо
• Не имеет встроенной световой индикации - нельзя использовать там, где нужна визуальная сигнализация состояния
• Подходит только для нагрузок с током до допустимого уровня контактов (не указано - рекомендуется проверять по каталогу производителя)
• Ключ не универсальный - требует специализированного ключа, входящего в комплект; аналоги несовместимы

Примеры использования

• Ручной контроль запуска/останова конвейера на пищевом производстве
• Выбор режима работы насосной станции (ручной / автономный / выключен)
• Аварийное отключение электрооборудования в цеху с доступом только для обслуживающего персонала
• Управление освещением в техническом помещении с обязательной блокировкой при ремонте

Практические советы

• При монтаже убедитесь, что отверстие точно 22,5 мм - меньшее вызовет деформацию корпуса, большее - снижение степени защиты
• Затягивайте крепёжную гайку рукой - переусердствовать нельзя, чтобы не повредить резьбу внутри корпуса
• Проверьте целостность ключа перед первым использованием - он должен свободно входить и выходить только из центральной позиции
• Для многократного использования в вибрационных средах рекомендуется дополнительно закрепить провода хомутиками, чтобы избежать перегиба
• Этот переключатель SB5 в сборе 22мм 3 позиции с фиксацией ключ центр 2НО SE не заменяет автоматические выключатели - применяйте только как орган управления, а не защиты
