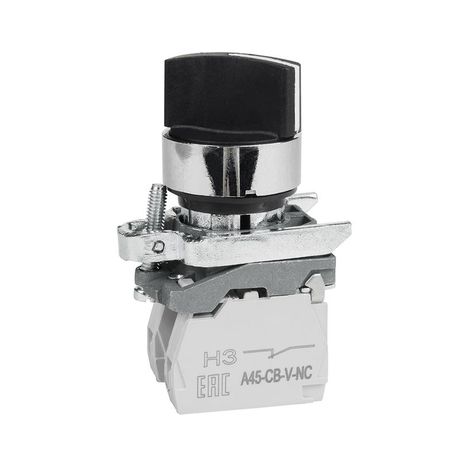

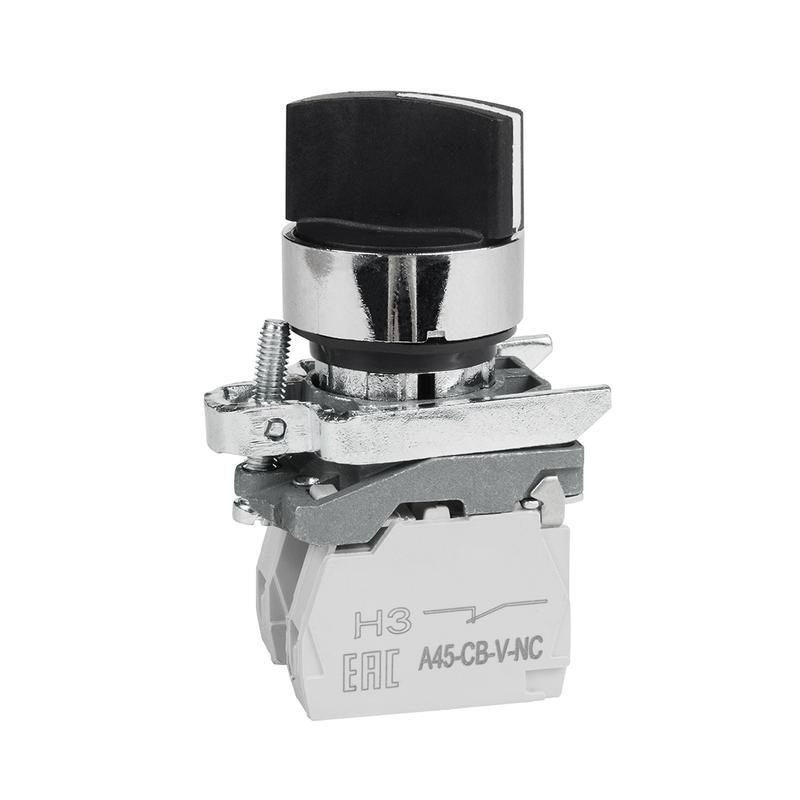

Переключатель OptiSignal D22 C4-S-33 3 положения с фикс металл 2НО XB4BD33 |332172| КЭАЗ

Переключатель 3 положения с фиксацией металл 2 нормально разомкнутых контакта (2НО) D22 C4-S-33 XB4BD33 от КЭАЗ - надёжное устройство для коммутации цепей в промышленном оборудовании. Металлический корпус, степень защиты IP65 и фиксация в трёх позициях делают его подходящим для жестких условий эксплуатации, особенно там, где важна безопасность и долговечность.

Назначение и область применения

Переключатель 3 положения с фиксацией металл 2 нормально разомкнутых контакта (2НО) D22 C4-S-33 XB4BD33 используется для ручного управления электрическими цепями с двумя раздельными замыкающими контактами. Подходит для переключения между режимами работы оборудования: например, «включено/выключено/резерв» или «ручной/автоматический/останов». Применяется на станках, конвейерах, системах автоматизации, насосных станциях и других устройствах, требующих надёжного механического управления.

Технические характеристики

• Количество нормально разомкнутых (НО) контактов: 2
• Количество положений переключателя: 3 (с фиксацией в каждом)
• Максимальное рабочее напряжение: 690 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для установки: 22,3 мм
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Управляющий элемент: короткая поворотная рукоятка с узким захватом
• Корпус: металлический, с серым передним кольцом и черной рукояткой
• Рабочая температура: от –50 C до +55 C
• Способ монтажа: на скобу (не требует сверления корпуса)

Совместимость и монтаж

Переключатель 3 положения с фиксацией металл 2 нормально разомкнутых контакта (2НО) D22 C4-S-33 XB4BD33 устанавливается через круглое отверстие диаметром 22,3 мм. Для крепления используется специальная скоба - она фиксируется сзади панели, что исключает необходимость болтового крепления спереди. Это ускоряет монтаж и снижает риск повреждения панели. Убедитесь, что толщина панели соответствует требованиям скобы - обычно допускается до 8–10 мм. Перед подключением проверьте соответствие сечения провода и момента затяжки винтов - рекомендовано использовать отвертку с регулируемым моментом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 обеспечивает работу в запылённых и влажных средах - например, на производствах с мойкой оборудования или в открытых помещениях. Температурный диапазон от –50 до +55 C позволяет применять переключатель в холодильных камерах, на улице или в неотапливаемых цехах. Конструкция не содержит пластиковых деталей в зоне управления - это снижает риск деформации при высоких нагрузках.

Преимущества

• Фиксированное положение каждого переключения предотвращает случайное переключение - важно для операторского контроля
• Металлический корпус выдерживает удары, вибрацию и механические воздействия
• IP65 позволяет использовать в агрессивных средах без дополнительных кожухов
• Винтовое подключение надёжно работает даже при частых вибрациях
• Короткая рукоятка экономит место на панели и легко управляема в перчатках

Ограничения применения

• Не предназначен для частого переключения более 10 раз в минуту - возможен быстрый износ механизмов
• Не имеет световой индикации состояния - требуется внешняя сигнализация при необходимости
• Подходит только для постоянного тока до 690 В и переменного тока до 690 В - не применяется в сетях выше этого значения
• Не рассчитан на взрывоопасную среду - отсутствует взрывозащита (Ex-маркировка)

Примеры использования

• Выбор режима работы станка: «Автомат» / «Ручной» / «Выключен»
• Переключение между источниками питания: «Основной» / «Резервный» / «Отключено»
• Активация/деактивация системы охлаждения в двух режимах
• Управление клапанами в гидравлических системах с тремя позициями

Практические советы

• При монтаже используйте шайбы и гроверы на винты - они предотвратят ослабление при вибрации
• Проверяйте плотность прилегания переднего кольца - щель может позволить попадание влаги
• Для обслуживания отключите питание и закрепите переключатель в нейтральном положении
• Замена контактов невозможна - при выходе из строя заменяйте весь переключатель 3 положения с фиксацией металл 2 нормально разомкнутых контакта (2НО) D22 C4-S-33 XB4BD33
• При использовании в холоде - не прикладывайте силу при включении, пока рукоятка не прогреется до температуры окружающей среды
