Переключатель с ключом NP8-20Y/31 , 3 положения фиксацией, 2НО IP65 (R) | 667185 CHINT

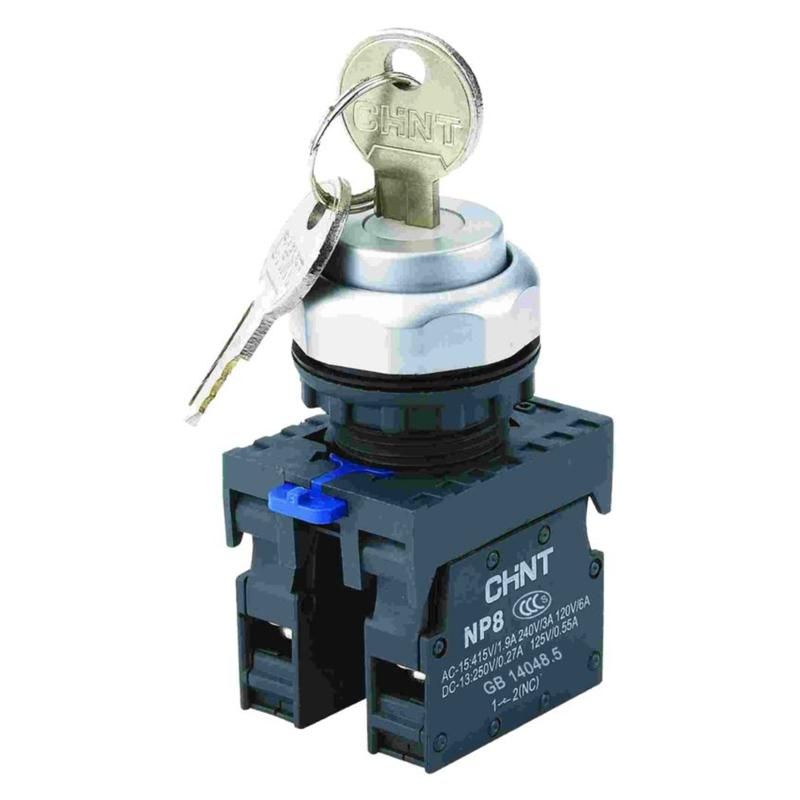

Переключатель с ключом NP8-20Y/31 от бренда CHINT - компактное устройство с механической фиксацией трёх положений и двумя нормально разомкнутыми контактами, предназначенное для надёжного управления цепями в условиях запылённости и влаги. Артикул 667185 соответствует серии NP8, где акцент сделан на модульности и устойчивости к внешним воздействиям.

Назначение и область применения

Переключатель с ключом NP8-20Y/31 используется для ручного управления электрическими цепями, требующих чёткой фиксации положения. Подходит для систем, где важна безопасность доступа: пуск и останов оборудования, управление режимами работы, блокировка операционных процессов. Применяется на станках, конвейерах, распределительных щитах, автоматических линиях и других объектах промышленной автоматизации.

Технические характеристики

• Количество положений: 3 с механической фиксацией - каждое положение зафиксировано, предотвращает случайное переключение
• Количество нормально разомкнутых (НО) контактов: 2 - замыкают цепь только при переводе ключа в активное положение
• Тип элемента управления: ключ - требуется физический ключ для изменения состояния, обеспечивает контроль доступа
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Тип подключения: винтовые клеммы - надёжное соединение проводов, с антиослабляющими устройствами для транспортировки
• Габариты: 22×43 мм - компактный формат для установки в ограниченном пространстве
• Цвет клавиши: чёрный - высокая контрастность, легко различим в любых условиях освещения
• Количество переключающих контактов: 0 - только НО контакты, без коммутируемых NC

Совместимость и монтаж

Переключатель с ключом NP8-20Y/31 монтируется в панели через круглое отверстие диаметром, соответствующий стандарту для серий NP8. Монтажная глубина указана как “R” - необходимо проверить чертёж панели на соответствие габаритам устройства. Устройство совместимо с другими элементами серии NP8: можно менять контакты, добавлять подсветку или блокировки без переделки корпуса. Клеммы рассчитаны на провода до 2,5 мм2. Для установки используйте только рекомендованные инструменты - перегрузка винтов может повредить резьбу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Конструкция исключает неправильную сборку благодаря элементам блокировки. Все винтовые соединения имеют фиксирующие механизмы, предотвращающие самопроизвольное ослабление при вибрации. Серия NP8 прошла тестирование на долговечность и устойчивость к окружающей среде, что подтверждает соответствие международным стандартам IEC 60947-5-1.

Преимущества

• Фиксация в каждом положении - исключает случайное переключение, важно для аварийных остановов
• Высокая степень защиты IP65 - работает в сырых, пыльных и агрессивных средах
• Модульная система - позволяет заменить контакты или добавить подсветку без замены всего переключателя
• Антиослабляющие клеммы - снижают риск потери связи при транспортировке и вибрации
• Яркая чёрная клавиша - удобна для быстрого определения положения даже в плохом освещении

Ограничения применения

• Не предназначена для частого переключения - не является импульсным устройством; частые действия могут снизить срок службы механики
• Работает только с постоянными напряжениями и токами, не подходит для высокочастотных сигналов
• Не имеет встроенной подсветки - если нужна индикация, требуется дополнять модулями подсветки (не входят в базовую комплектацию)
• Запрещено использовать в взрывоопасных зонах - отсутствует взрывозащита (Ex-сертификация)

Примеры использования

• Управление режимом работы станка: «Автомат» / «Ручной» / «Останов» - каждый режим фиксируется ключом
• Блокировка питания насосной системы - ключ вынимается после останова, чтобы исключить запуск без авторизации
• Выбор рабочего канала в системе конвейера - два НО контакта позволяют задействовать две отдельные цепи
• Энергоэффективные системы: переключение между основным и резервным питанием с сохранением состояния

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен точно соответствовать размеру корпуса NP8-20Y/31
• Не затягивайте винты клемм слишком сильно - это может повредить пластиковые детали внутри
• Если планируете использовать подсветку, выбирайте модули серии NP8, совместимые с этим типом переключателя
• Для обслуживания: ключ можно извлечь в любом положении - это удобно при плановой остановке
• Храните запасные ключи в контролируемой зоне - потеря ключа делает переключатель недоступным
