Переключатель BJ33 3P длинная ручка 2NO EKF PROxima | xb2-bj33

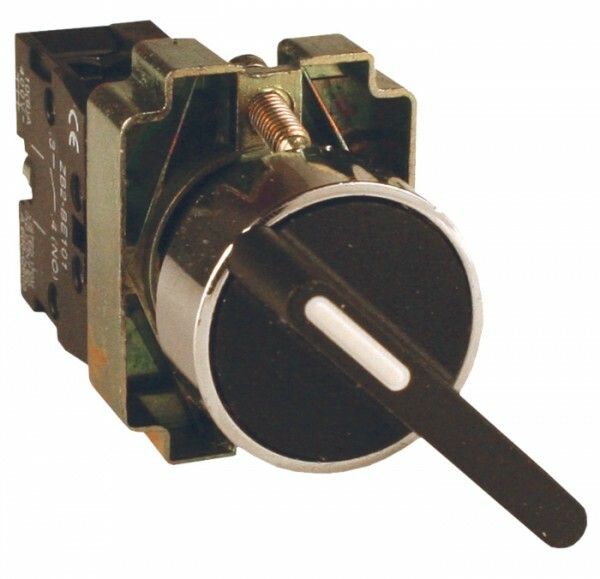

Переключатель EKF XB2-BJ33 - трёхполюсное коммутационное устройство с двумя нормально открытыми контактами и удлинённой рукояткой, предназначенное для ручного переключения цепей переменного тока в промышленном оборудовании. Устройство устанавливается на монтажную плату и обеспечивает надёжное управление нагрузками до 16 А.

Назначение и область применения

Переключатель EKF XB2-BJ33 используется для ручного включения и выключения трёхфазных цепей переменного тока с частотой 50 Гц. Подходит для управления двигателями, нагревательными элементами, светильниками и другим оборудованием, где требуется механический контроль состояния цепи. Применяется в щитах автоматизации, на станках, конвейерах и других объектах с жесткими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение питания: 220 В (рабочее), до 660 В переменного тока (максимальное)
• Количество полюсов: 3
• Количество нормально открытых (НО) контактов: 2
• Количество положений переключателя: 3 (центральное выключено, два крайних - включены)
• Тип элемента управления: поворотная рукоятка с удлинённой формой
• Фиксация положений: механическая, с удержанием в каждом из трёх положений
• Диаметр корпуса: 22 мм
• Способ монтажа: установка через отверстие в панели, монтаж на печатную плату
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP40 (защита от предметов более 1 мм, брызги воды не защищает)
• Диапазон рабочих температур: от -10 C до +40 C
• Материал корпуса: пластик
• Цвет: чёрный корпус, серое переднее кольцо
• Частота: 50 Гц
• Гарантийный срок: 84 месяца
• Климатическое исполнение: М3 (для помещений с умеренным климатом и контролируемой влажностью)
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Установка переключателя EKF XB2-BJ33 требует подготовки круглого отверстия диаметром 22 мм и глубиной не менее 5 мм. Передний серый кольцевой элемент фиксирует устройство в панели. Для подключения используйте провода сечением до 2,5 мм2 - зажимы рассчитаны на винтовое соединение. Убедитесь, что панель имеет достаточную прочность для удержания устройства при многократных переключениях. Не допускается монтаж в условиях повышенной запылённости или влажности - степень защиты IP40 не обеспечивает защиту от брызг и пыли.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность аппаратов управления для электроустановок. Конструкция исключает случайное включение благодаря механической фиксации всех трёх положений. Контакты рассчитаны на работу с активной и индуктивной нагрузкой, однако не предназначены для частого включения-выключения высоких импульсных токов.

Преимущества

• Удлинённая рукоятка обеспечивает удобное управление даже при ограниченном доступе к панели
• Механическая фиксация предотвращает самопроизвольное переключение
• Долгий гарантийный срок - 84 месяца - свидетельствует о высокой надёжности компонентов
• Серое переднее кольцо позволяет легко отличить устройство от аналогичных моделей
• Совместим с большинством стандартных монтажных плат и распределительных щитов

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Запрещена эксплуатация при температурах ниже -10 C и выше +40 C
• IP40 не защищает от попадания воды, пыли и агрессивных паров - не подходит для улицы, цехов с мойкой или высокой влажностью
• Не предназначен для работы с постоянным током выше 400 В - указано в описании производителя, но в характеристиках указана только переменная сеть 220 В
• Отсутствие передающих контактов - нельзя использовать как сигнализатор состояния

Примеры использования

• Управление трёхфазным двигателем насоса - включение/остановка/реверс через три положения
• Выбор режима работы конвейера: “работа”, “останов”, “обслуживание”
• Ручной перевод теплового оборудования между режимами нагрева
• Локальный выключатель в распределительном щите для обслуживания участка сети

Практические советы

• При монтаже проверьте совпадение диаметра отверстия (22 мм) и глубины (минимум 5 мм) - несоответствие вызовет плохую фиксацию
• Используйте только медные провода с изоляцией, подходящей по сечению - перегрузка зажимов приведёт к перегреву
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу
• Для условий с возможным воздействием пыли рекомендовано дополнительно закрывать переключатель защитной крышкой
• При замене старого переключателя убедитесь, что новый также имеет 2 НО контакта - другие модели серии могут иметь НЗ или комбинированные контакты
