Переключатель NP2-EJ33, 3 положения фиксацией, 2НО, IP40 (R) | 574110 CHINT

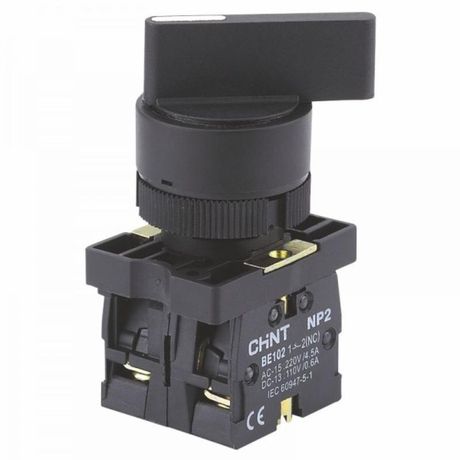

Переключатель CHINT NP2-EJ33 - это механический переключатель с тремя фиксируемыми положениями и двумя нормально открытыми контактами, предназначенный для управления цепями в условиях средней запыленности. Модель NP2-EJ33 подходит для установки в панели оборудования, где требуется надежная коммутация без случайного срабатывания.

Назначение и область применения

Переключатель CHINT NP2-EJ33 используется для ручного управления электрическими цепями в устройствах, требующих выбора одного из трех рабочих режимов. Подходит для систем автоматизации, станков, конвейеров, контрольных панелей и распределительных щитов. Благодаря фиксации положений, он исключает случайное переключение - например, при вибрациях или ударах.

Технические характеристики

• Количество положений: 3 (с фиксацией в каждом)
• Количество нормально открытых (НО) контактов: 2
• Количество переключающих контактов: 0 (нет замыкающих контактов)
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, но не от воды
• Тип элемента управления: поворотная рукоятка с удлиненной формой для удобного захвата
• Тип подключения: винтовые зажимы - подходят для проводов до 2,5 мм2
• Диаметр монтажного отверстия: 22 мм
• Цвет корпуса: черный

Совместимость и монтаж

Установка Perеключателя NP2-EJ33 выполняется через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка сзади. Кабели подключаются к винтовым клеммам - предварительно зачищенные и заизолированные жилы. Убедитесь, что толщина провода соответствует допустимому сечению. Переключатель совместим с лампами типа BA9s для подсветки - они устанавливаются дополнительно и не входят в комплект.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса IP40. Отсутствие защиты от брызг и влаги делает его непригодным для влажных помещений или наружной установки. Конструкция исключает доступ к токоведущим частям при установленном корпусе - это снижает риск поражения током при обслуживании.

Особенности конструкции

• Металлическая стопорная деталь препятствует снятию рукоятки спереди - предотвращает несанкционированную замену или демонтаж.
• Двойные контакты обеспечивают надежное замыкание и имеют функцию самоочищения - уменьшают окисление и увеличивают срок службы.
• Контакты НО работают независимо - можно использовать один или оба, в зависимости от схемы.
• Основание и корпус изготовлены из алюминий-цинкового сплава - устойчивы к коррозии, имеют гладкую поверхность и приятный внешний вид.

Преимущества

• Фиксация всех трех положений исключает самопроизвольное переключение.
• Двойные контакты с самоочищением снижают вероятность отказа при длительной эксплуатации.
• Удобная удлинённая рукоятка позволяет легко управлять даже в ограниченном пространстве.
• Герметичная конструкция без возможности переднего демонтажа повышает целостность системы.

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от воды и пылевой взвеси высокой плотности.
• Отсутствуют замыкающие контакты - нельзя использовать для схем, требующих размыкания цепи при переключении.
• Подключение только винтовое - несовместим с быстроразъемными разъёмами или печатными платами.
• Не рекомендован для частого циклического переключения - рассчитан на умеренную частоту операций (не более 10–15 раз/час).

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Активация резервного канала питания в пульте управления
• Переключение между источниками сигнала в контроллере
• Ручной выбор направления движения конвейера

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр 22 мм должен точно соответствовать корпусу, иначе возникнут люфты или деформация.
• Используйте кабели с медными жилами и качественной изоляцией - винтовые клеммы плохо держат алюминий.
• Если нужна подсветка, закажите лампу BA9s отдельно - она не входит в комплект, но совместима.
• Не применяйте в местах с постоянной вибрацией выше 1g - хотя есть фиксация, долгосрочные нагрузки могут повредить механизм.
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно в условиях повышенной запыленности.
