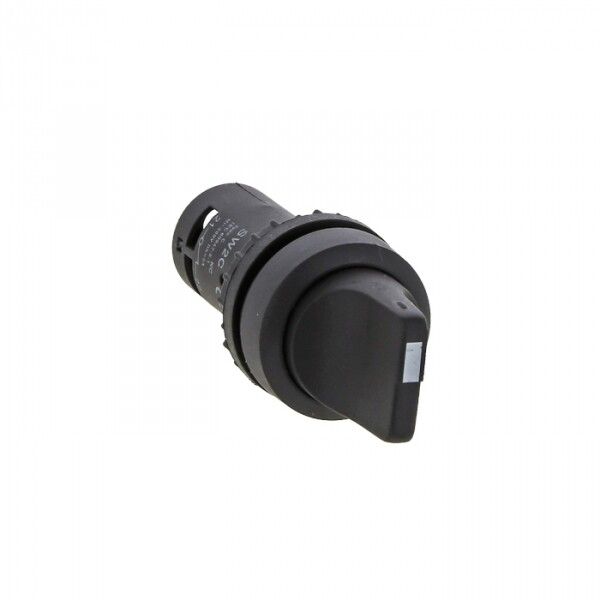

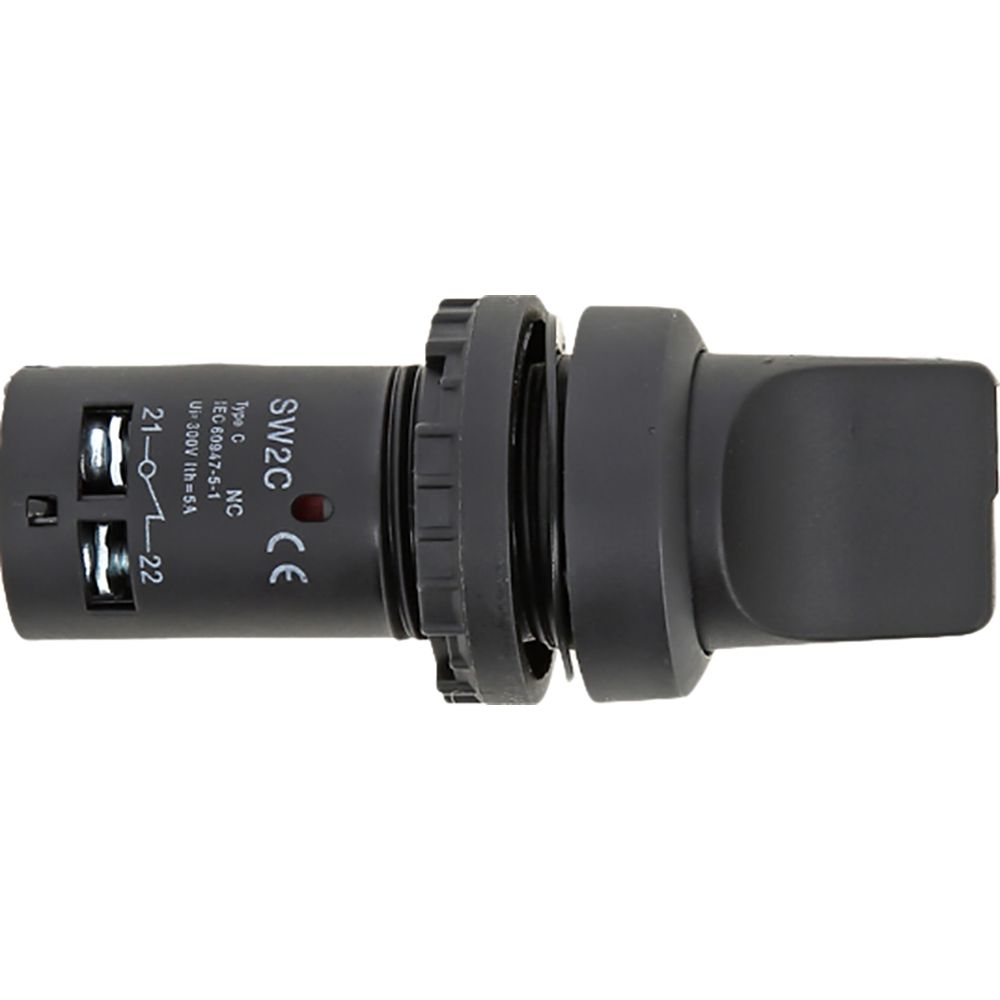

Переключатель SW2C-20X/3 3P 2NO EKF PROxima |

Переключатель EKF SW2C-20X/3 - компактное встраиваемое устройство с тремя полюсами и двумя нормально-открытыми контактами, предназначенное для коммутации цепей переменного тока 220 В и постоянного тока до 400 В. Подходит для управления оборудованием в условиях ограниченного пространства.

Назначение и область применения

Переключатель EKF SW2C-20X/3 используется для ручного переключения трёх электрических цепей между тремя положениями. Каждое положение активирует свою комбинацию контактов - два из них работают как нормально открытые (НО), то есть замыкаются только при переводе рукоятки в нужное положение. Устройство применяется там, где требуется выбрать один из нескольких режимов работы: запуск/остановка оборудования, переключение направления движения, управление световыми схемами или изменение режимов автоматических систем.

Технические характеристики

• Напряжение: 220 В переменного тока (частота 50 Гц); допускается работа с постоянным током до 400 В
• Количество полюсов: 3
• Количество нормально-открытых контактов: 2
• Количество положений переключателя: 3
• Тип подключения: винтовые зажимы - надёжное соединение без пайки
• Способ монтажа: встраиваемый - устанавливается в панель через круглое отверстие
• Управление: поворотная короткая рукоятка с фиксацией в каждом положении
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли
• Рабочий температурный диапазон: от -10 C до +40 C
• Габариты: 22×22×42 мм
• Материал корпуса и переднего кольца: пластик
• Цвет: чёрный
• Линза: круглая, без подсветки

Совместимость и монтаж

Переключатель EKF SW2C-20X/3 монтируется в стеновые или щитовые панели. Для установки необходимо просверлить отверстие диаметром 22 мм - соответствует габаритам передней части устройства. После вставки фиксируется внутренними защёлками. Винтовые клеммы позволяют подключать провода сечением до 2,5 мм2. Перед подключением проверьте соответствие напряжения цепи - максимальное значение 220 В переменного тока. Устройство не требует внешних креплений, что упрощает сборку шкафов управления.

Безопасность и стандарты

Переключатель соответствует требованиям к коммутационным аппаратам для бытовых и промышленных применений. Степень защиты IP40 обеспечивает безопасную работу в закрытых распределительных щитах, исключая случайный доступ к токоведущим частям. Отсутствие герметизации делает его непригодным для влажных сред, наружной установки или мест с высокой запылённостью.

Преимущества

• Фиксация в каждом из трёх положений предотвращает самопроизвольное переключение
• Компактные размеры позволяют использовать его в плотно укомплектованных щитах
• Простая механическая конструкция - долговечна, не требует обслуживания
• Винтовое подключение удобно для многожильных и одножильных проводов
• Подходит для замены аналогичных моделей других производителей с такими же параметрами

Ограничения применения

• Не предназначен для использования во влажных помещениях, на улице или в местах с брызгами воды - степень защиты IP40 не обеспечивает влагозащиту
• Запрещена эксплуатация при температурах ниже -10 C и выше +40 C - возможна потеря прочности пластика и снижение надёжности контактов
• Не имеет подсветки - невозможно определить текущее положение в темноте
• Нет переключающих контактов - все три полюса используются только для двух НО контактов; нельзя использовать как переключатель с нормально-замкнутыми (НЗ) функциями

Примеры использования

• Выбор режима работы станка: “Стоп”, “Автоматический”, “Ручной”
• Переключение между источниками питания: основной / резервный / выключен
• Управление освещением в цеху: “Выкл.”, “Общий свет”, “Аварийный свет”
• Изменение скорости конвейера через три заданных уровня

Практические советы

• При монтаже используйте отвертку с плоским жалом - винтовые клеммы затягиваются руками, но лучше контролировать усилие, чтобы не повредить пластик
• Убедитесь, что диаметр отверстия в панели точно 22 мм - меньшее отверстие не позволит установить переключатель, большее - вызовет люфт
• Не используйте этот переключатель вместо кнопочных или импульсных устройств - он работает только в режиме удержания положения
• Для условий с повышенной влажностью выбирайте модели с IP65 и подсветкой - серия PROxima предлагает такие варианты
• EKF SW2C-20X/3 совместим с другими изделиями серии PROxima - можно собирать единый стиль управления в одном щите
