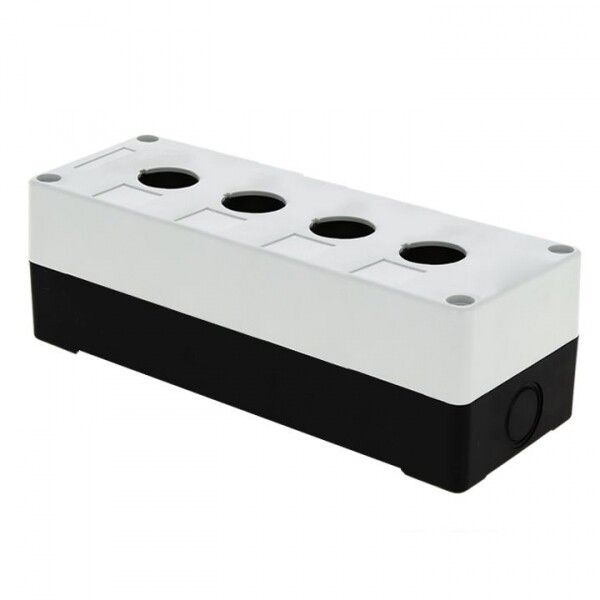

Корпус КП104 пластиковый 4 кнопки белый EKF PROxima | cpb-104-w

Корпус КП104 пластиковый на 4 кнопки белый от EKF - это накладной корпус из ПВХ, предназначенный для установки четырёх кнопочных выключателей в электрических щитах, пультах управления и распределительных шкафах. Артикул cpb-104-w обеспечивает надёжную защиту от пыли и брызг воды, что делает его подходящим для промышленных условий.

Назначение и область применения

Корпус КП104 пластиковый на 4 кнопки белый служит для компактного размещения и защиты четырёх кнопочных выключателей. Он применяется в системах управления оборудованием, где требуется ручное управление - например, в пультах запуска/останова двигателей, на конвейерах, станках, лифтовых механизмах и внутри электрощитов. Подходит для сборки кнопочных постов, соответствующих требованиям безопасности при работе с сетью до 660 В.

Технические характеристики

• Количество мест для кнопок: 4
• Диаметр отверстия под кнопки: 22 мм - совместим со стандартными кнопками управления
• Материал корпуса: ПВХ - устойчив к химическим воздействиям, не проводит ток
• Степень защиты: IP54 - защищён от пыли (не полностью герметичный, но препятствует оседанию пыли в количестве, нарушающем работу) и от брызг воды с любого направления
• Номинальное напряжение: 660 В - допустимо использование в цепях переменного тока до этого значения
• Конструкция: накладной - монтируется поверх поверхности, не требует углубления
• Цвет: белый - высокая видимость, легко сочетается с другими элементами щита
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и с возможностью образования конденсата

Совместимость и монтаж

Корпус КП104 пластиковый на 4 кнопки белый совместим с любыми кнопочными выключателями, имеющими диаметр 22 мм - типичными для серий EKF PROxima и других промышленных решений. Монтаж выполняется на плоской поверхности с помощью саморезов через крепёжные отверстия в задней стенке корпуса. Для удобства сборки рекомендуется предварительно продеть провода через входные отверстия перед установкой кнопок. Корпус не имеет внутренних креплений - все элементы фиксируются непосредственно в отверстиях.

Безопасность и стандарты

Корпус КП104 пластиковый на 4 кнопки белый изготовлен из негорючего материала (ПВХ) и соответствует требованиям безопасности для промышленного электрооборудования. Его степень защиты IP54 обеспечивает безопасную эксплуатацию в помещениях с риском попадания пыли и влаги. Применение в цепях до 660 В соответствует нормам ГОСТ Р 50030.5.1 и IEC 60947-5-1 для кнопочных устройств.

Преимущества

• Высокая механическая прочность корпуса из ПВХ - устойчив к ударным нагрузкам и деформациям
• Работает в широком диапазоне температур - подходит для холодных цехов и открытых площадок
• Не требует специальных инструментов для монтажа - можно собирать даже на месте эксплуатации
• Белый цвет снижает зрительную утомляемость и улучшает визуальный контроль положения кнопок
• Поддерживается в ассортименте EKF - легко заменить или дополнить другими элементами серии PROxima

Ограничения применения

• Не предназначен для погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не подходит для взрывоопасных сред - отсутствует защита Ex
• Не имеет встроенной аварийной блокировки - для функций “стоп” с блокировкой необходимо использовать отдельные кнопки типа ВКИ
• Пластиковый корпус менее устойчив к механическому повреждению, чем металлический - не рекомендован для жестких производственных зон с частыми столкновениями

Примеры использования

• Пульт управления конвейером с кнопками: “Пуск”, “Стоп”, “Реверс”, “Автоматический режим”
• Щит управления насосной станцией - четыре кнопки для включения/выключения нескольких насосов
• Кабина подъёмника - кнопки “Вверх”, “Вниз”, “Стоп”, “Экстренная остановка”
• Оборудование на пищевом производстве - корпус легко моется, не впитывает влагу

Практические советы

• Перед монтажом проверьте, чтобы внешний диаметр ваших кнопок точно соответствовал 22 мм - иначе они будут болтаться или не войдут
• При использовании в сыром помещении дополнительно проложите уплотнители вокруг проводов, проходящих через корпус
• Не затягивайте крепёж слишком сильно - ПВХ может треснуть
• Для долговечности лучше применять этот корпус вместе с кнопками EKF PROxima - они идеально совпадают по габаритам и дизайну
• Если нужна более высокая защита (например, IP65), выбирайте аналогичные модели в металлическом корпусе - данный вариант не является герметичным
