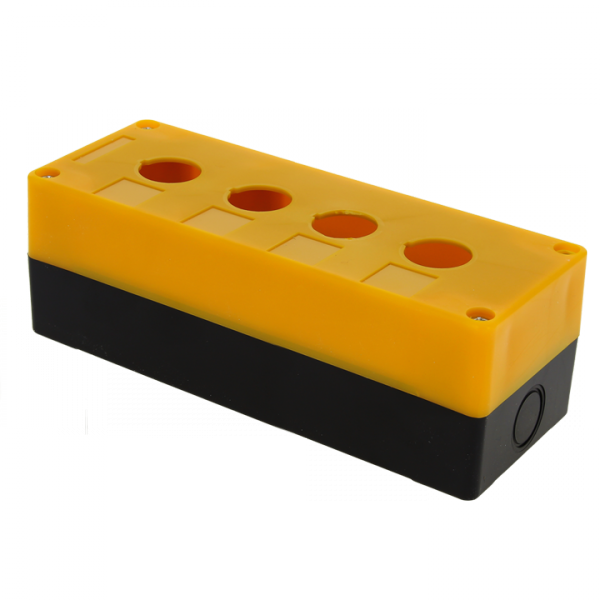

Корпус КП104 пластиковый 4 кнопки желтый EKF PROxima | cpb-104-o

Корпус КП104 пластиковый 4 кнопки желтый от бренда EKF (арт. cpb-104-o) - накладной корпус из прочного пластика, предназначенный для установки четырёх кнопочных управлений в распределительных щитах, пультах и на оборудовании. Подходит для условий с повышенной запыленностью и влажностью.

Назначение и область применения

Корпус КП104 пластиковый 4 кнопки желтый служит для компактного размещения четырёх кнопочных выключателей - таких как стартеры, аварийные остановы или сигналы включения/выключения. Применяется в электрических щитах, пультах управления, на станках, конвейерах, лифтовых системах и других объектах, где требуется ручное управление с индикацией состояния.

Технические характеристики

• Количество мест для кнопок: 4
• Диаметр отверстий под кнопки: 22 мм
• Тип корпуса: накладной (крепится поверх поверхности)
• Материал: пластик (ABS-подобный термостойкий материал)
• Цвет: жёлтый
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в условиях умеренно холодного и влажного климата

Совместимость и монтаж

Корпус КП104 пластиковый 4 кнопки желтый совместим с любыми кнопками стандарта Ø22 мм, в том числе с кнопками серий EKF PROxima. Монтаж выполняется на плоской поверхности с помощью болтов или саморезов через крепёжные отверстия в задней стенке корпуса. Перед установкой проверьте соответствие диаметра кнопок 22 мм - другие размеры не подходят. Для удобства сборки рекомендуется предварительно продеть провода через входные отверстия перед фиксацией корпуса.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP54 обеспечивает безопасную эксплуатацию в условиях возможного воздействия пыли и капель воды. Материал корпуса - негорючий пластик, что снижает риск возгорания при перегреве или коротком замыкании внутри.

Преимущества

• Высокая механическая прочность корпуса благодаря плотному пластиковому материалу
• Защита IP54 позволяет использовать в закрытых производственных помещениях с высокой запылённостью
• Ярко-жёлтый цвет повышает видимость и способствует быстрому определению места расположения кнопок
• Равномерное распределение отверстий под кнопки упрощает монтаж и обслуживание

Ограничения применения

• Не предназначен для открытых площадок или помещений с постоянным контактом с водой - IP54 не гарантирует защиту от струй или погружения
• Не следует применять в средах с агрессивными химическими веществами - пластик не устойчив к растворителям и маслам
• Климатическое исполнение УХЛ3 исключает использование при температурах ниже −25 C
• Поддерживается только один тип кнопок - с диаметром 22 мм; адаптеры или переходники не предусмотрены

Примеры использования

• Пульт управления конвейерной линией с кнопками “Старт”, “Стоп”, “Аварийный останов” и “Звонок”
• Щит автоматизации насосной станции с кнопками включения/выключения и индикации режима
• Переносной пульт для управления грузовым подъёмником в цеху
• Электрошкаф с функциональными кнопками для тестирования и диагностики оборудования

Практические советы

• Выбирая кнопки для этого корпуса, обращайте внимание на наличие фланца - он должен точно совпадать с внутренним контуром отверстия 22 мм, чтобы избежать люфта
• При монтаже в щите оставляйте минимум 5–10 см свободного пространства вокруг корпуса для доступа при обслуживании
• Для долговечности не затягивайте крепления слишком сильно - это может деформировать пластик
• Корпус КП104 пластиковый 4 кнопки желтый можно сочетать с другими изделиями серии EKF PROxima - они имеют единый стиль и совместимую компоновку
