Переключатель BJ21 PROxima 2P 16А IP40 длинная рукоятка EKF xb2-bj21

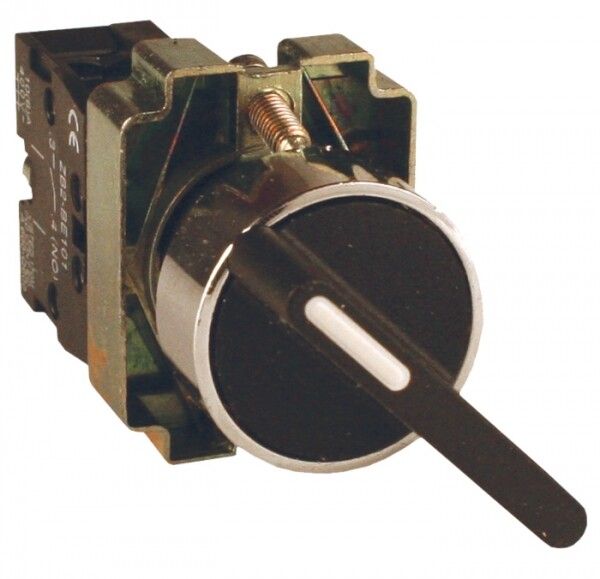

Переключатель EKF XB2-BJ21 - двухполюсное коммутационное устройство с удлинённой ручкой и нормально открытыми контактами, предназначенное для ручного включения и отключения цепей переменного тока 220 В. Подходит для установки на монтажную плату в распределительных щитах, автоматизированных системах и оборудовании с ограниченным пространством.

Назначение и область применения

Переключатель EKF XB2-BJ21 используется для ручного управления электрическими цепями переменного тока частотой 50 Гц. Он применяется там, где требуется надёжное и наглядное переключение между двумя состояниями: «включено» и «выключено». Устройство подходит для управления светом, маломощными двигателями, вентиляторами, сигнализациями и другими нагрузками до 16 А. Часто устанавливается в щитах управления, станках, конвейерах и бытовых устройствах, где важна простота оперирования.

Технические характеристики

• Номинальное напряжение: 220 В (переменный ток)
• Номинальный ток: 16 А
• Количество полюсов: 2
• Тип контактов: нормально открытые (НО) - один пара контактов на полюс
• Количество положений: 2 (вкл./выкл.)
• Тип управления: поворотная рукоятка с удлинённой ручкой
• Фиксация положения: механическая - ручка защёлкивается в выбранном положении
• Диаметр корпуса: 22 мм
• Диаметр отверстия для монтажа: 22 мм
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Климатическое исполнение: М3 - работает при температуре от –10 C до +40 C
• Цвет корпуса: чёрный; цвет переднего кольца: серый
• Материал: пластик
• Гарантия: 84 месяца

Совместимость и монтаж

Устройство монтируется в панель через круглое отверстие диаметром 22 мм. Передний серебристый обод обеспечивает плотное прилегание к поверхности и предотвращает провал. Для установки достаточно просверлить отверстие нужного размера, вставить переключатель и закрутить фиксирующую гайку сзади. Кабели подключаются к винтовым клеммам - рекомендуется использовать жилы сечением до 2,5 мм2. Устройство совместимо с монтажными платами из металла, пластика или композита, имеющими достаточную прочность. Не подходит для поверхностей с вибрацией выше средней - возможен самопроизвольный сброс положения.

Безопасность и стандарты

Переключатель EKF XB2-BJ21 соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность аппаратов управления для низковольтных сетей. Степень защиты IP40 исключает доступ посторонних предметов, но не защищает от влаги - не используйте в сырых помещениях, на улице или рядом с источниками воды. Климатическое исполнение М3 допускает работу в условиях с повышенной влажностью воздуха, но без конденсации.

Преимущества

• Удлинённая ручка удобна для работы в труднодоступных местах - легко включить/выключить даже в тесном щите
• Механическая фиксация предотвращает случайное отключение
• Яркий контраст цветов (чёрный корпус, серое кольцо) позволяет быстро определить состояние переключателя
• Высокий гарантийный срок - 7 лет - указывает на качество сборки и материалов
• Простое винтовое подключение снижает риск плохого контакта при правильной затяжке

Ограничения применения

• Не предназначен для работы при температурах ниже –10 C и выше +40 C - возможны отказы или деформация пластика
• IP40 не защищает от брызг, пыли высокой концентрации или влаги - запрещена установка в цехах с орошением, на улице, в банях
• Нет передачи сигнала - не подходит для автоматических систем, требующих датчиков положения
• Количество переключающих контактов - всего два (по одному на полюс); нельзя использовать как перекидной или многопозиционный выключатель
• Не имеет подсветки - невозможно определить состояние в темноте без внешнего освещения

Примеры использования

• Ручное управление насосом в системе водоснабжения
• Отключение вентилятора в электронном шкафу для обслуживания
• Локальный выключатель для тестового режима станка
• Подача питания на сигнальную лампу в цеху
• Использование в качестве аварийного отключения в небольших распределительных щитах

Практические советы

• При монтаже проверьте точность сверления - отверстие должно быть точно 22 мм, иначе переключатель будет болтаться или не войдёт
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить медные жилы
• Если необходимо включение в темноте - добавьте внешнюю LED-индикацию рядом
• Для условий с пылью или химическими парами рассмотрите модели с более высокой степенью защиты (например, IP65)
• При использовании в цепях с индуктивной нагрузкой (двигатели, реле) убедитесь, что ток не превышает 16 А - перегрузка вызовет подгорание контактов
