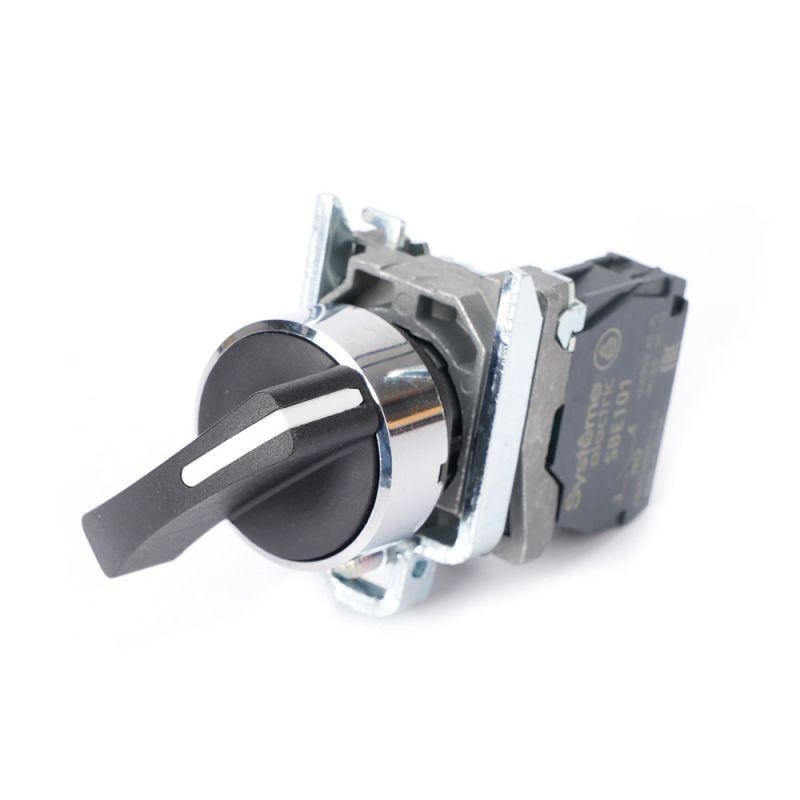

Переключатель модульный SB4 в сборе 22мм 2поз. с фиксацией ручка 1НО SE SB4BJ21 APC

Переключатель модульный в сборе 22мм 2 позиции с фиксацией ручка 1НО SE - компактное устройство управления с механической фиксацией позиций, предназначенное для надёжной коммутации цепей в промышленном оборудовании. Бренд Systeme Electric и артикул sb4bj21 указывают на принадлежность к серийному решению SB4, оптимизированному для жестких условий эксплуатации.

Назначение и область применения

Этот переключатель используется для ручного включения/выключения электрических цепей с сохранением выбранного состояния. Подходит для управления питанием, запуском/остановкой оборудования, переключения режимов работы. Применяется в шкафах управления, на панелях станков, конвейерах, системах автоматизации, а также в зданиях с высокими требованиями к защите от внешних воздействий.

Технические характеристики

• Тип устройства: переключатель с фиксацией, 2 положения
• Количество нормально открытых (НО) контактов: 1
• Максимальное напряжение: 380 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22,5 мм
• Управляющий элемент: поворотная удлинённая ручка
• Способ подключения: винтовые клеммы
• Цвет ручки: черный; цвет переднего кольца: хром
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель модульный в сборе 22мм 2 позиции с фиксацией ручка 1НО SE монтируется через лицевую панель. Для установки требуется подготовить круглое отверстие диаметром 22,5 мм - точное соответствие обеспечивает плотную посадку и герметичность. Переднее кольцо из хрома служит для фиксации корпуса и эстетического оформления панели. Кабели подключаются к винтовым клеммам - рекомендуется использовать провода сечением до 2,5 мм2. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Изделие соответствует уровню защиты IP65, что делает его безопасным для использования во влажных, пыльных и агрессивных средах. Конструкция исключает случайное отключение благодаря механической фиксации. Гарантийный срок 24 месяца подтверждает соответствие требованиям безопасности и долговечности, установленным производителем Systeme Electric.

Преимущества

• Фиксация в двух позициях предотвращает самопроизвольное переключение
• Удлинённая ручка удобна для операторского доступа даже при ограниченном пространстве
• Высокая степень защиты IP65 снижает риск отказа в условиях производства
• Хромированное кольцо устойчиво к коррозии и легко моется
• Винтовой контакт обеспечивает надёжное соединение без необходимости специальных инструментов

Ограничения применения

• Не предназначен для частого переключения - не является импульсным устройством
• Поддерживает только один НО контакт; для сложных схем потребуется несколько единиц или другой тип переключателя
• Запрещено использование в средах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводе
• Не совместим с автоматическими системами управления - требует ручного воздействия

Примеры использования

• Включение/выключение насоса на водопроводной станции
• Выбор режима работы конвейера: “работа” / “останов”
• Ручной запуск аварийного освещения в распределительном щите
• Активация сигнализации на панели управления токарного станка

Практические советы

• При монтаже проверьте точность сверления - отклонение более 0,5 мм может нарушить герметичность
• Избегайте затяжки винтов слишком сильно - это повредит изоляцию проводов
• Для многократного обслуживания используйте метки на ручке (“ON/OFF”) - это снизит вероятность ошибки оператора
• Проверяйте целостность переднего кольца после установки - оно влияет на класс защиты
• При замене аналога убедитесь, что новый переключатель имеет тот же диаметр (22,5 мм) и тип контакта (1НО)
