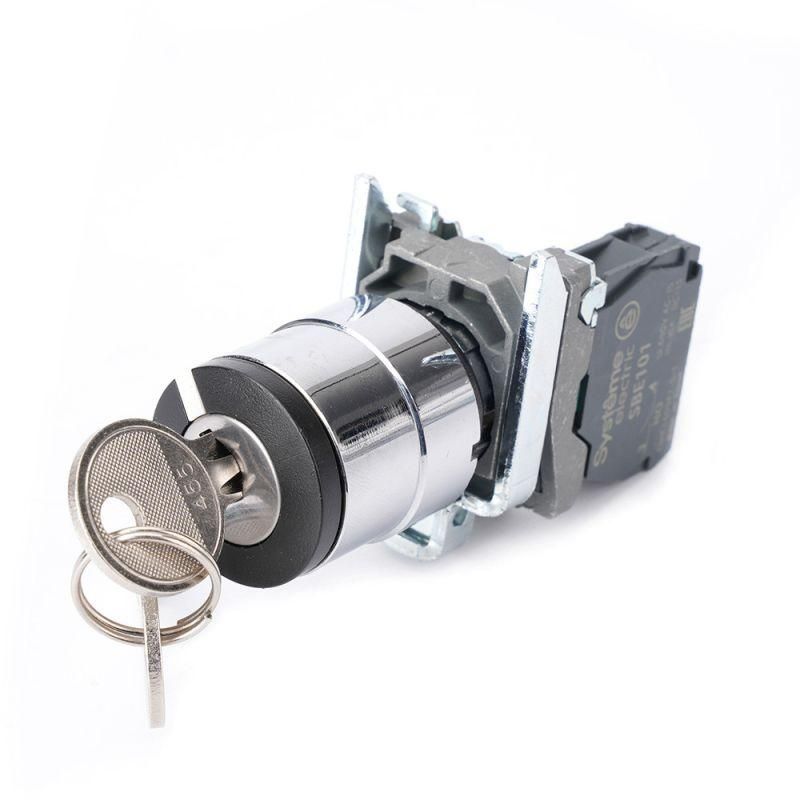

Переключатель модульный SB4 в сборе 22мм 2поз. с фиксацией ключ 2пол 1НО SE SB4BG41 APC

Переключатель модульный SB4 в сборе 22мм 2 позиции с фиксацией ключ 2-полюсный 1 нормально открытый SE от бренда Systeme Electric - компактное устройство для ручного управления цепями на промышленном оборудовании. Артикул sb4bg41 обеспечивает надежную коммутацию при напряжении до 380 В, защищён от пыли и воды (IP65), рассчитан на монтаж на лицевой панели.

Назначение и область применения

Переключатель модульный SB4 в сборе 22мм 2 позиции с фиксацией ключ 2-полюсный 1 нормально открытый SE используется для ручного включения/выключения электрических цепей в условиях повышенной запылённости и влажности. Подходит для установки в щиты управления, на панелях станков, конвейеров, насосных систем и других промышленных устройствах. Ключевой механизм исключает случайное срабатывание - устройство активируется только при использовании специального ключа.

Технические характеристики

• Тип изделия: переключатель с фиксацией
• Количество положений: 2 (вкл./выкл.)
• Управляющий элемент: ключ
• Количество контактных групп: одна нормально открытая (НО)
• Рабочее напряжение: до 380 В переменного тока
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22,5 мм
• Способ подключения: винтовые зажимы
• Материал переднего кольца: металл
• Цвет корпуса: черный
• Гарантийный срок: 2 года

Совместимость и монтаж

Переключатель модульный SB4 в сборе 22мм 2 позиции с фиксацией ключ 2-полюсный 1 нормально открытый SE устанавливается в подготовленное круглое отверстие диаметром 22,5 мм на лицевой панели оборудования. Для фиксации используется резьбовое крепление внутри корпуса - после вставки поворачивается гайка, плотно прижимающая устройство к поверхности. Передний металлический обод обеспечивает прочную посадку и герметичность. Подключение проводов осуществляется через винтовые клеммы - допустимо использование медных жил сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Защита IP65 позволяет использовать переключатель SB4 в сборе в помещениях с высокой влажностью, на открытом воздухе или в местах с регулярной мойкой оборудования. Механизм с ключом предотвращает неквалифицированное вмешательство - функционально аналогичен требованиям ГОСТ Р 50030.5.1 для кнопочных аппаратов и переключателей класса I.

Преимущества

• Физическая блокировка ключом снижает риск несанкционированного включения - важно для режимов обслуживания и энергоэффективности
• Металлическое переднее кольцо увеличивает долговечность и устойчивость к механическому воздействию
• Высокий уровень защиты IP65 делает устройство пригодным для условий, где обычные переключатели выходят из строя
• Простое винтовое подключение ускоряет монтаж и минимизирует риск плохого контакта
• Два положения с фиксацией обеспечивают четкое состояние “вкл” / “выкл”, без самовозврата

Ограничения применения

• Не предназначен для частых операций переключения - не является импульсным устройством; рекомендовано до 10–15 циклов в час
• Поддерживает только один нормально открытый контакт - нельзя использовать для сложных схем с несколькими состояниями
• Не имеет световой индикации - необходимо внешнее решение для визуального контроля состояния
• Запрещено применять в средах со взрывоопасными газами или пылью категории ATEX - отсутствуют сертификаты взрывозащиты

Примеры использования

• Управление питанием станка CNC - ключ вынимают при техобслуживании
• Аварийное отключение насосной группы в канализационном коллекторе
• Локальный рубильник на панели управления холодильной установкой
• Ручной запуск конвейера на участках с ограниченным доступом
• Энергосберегающее отключение освещения в складских помещениях после окончания работы

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22,5 мм требует минимального люфта, чтобы не деформировать корпус
• Используйте ключи только оригинальные или совместимые по форме - нестандартные могут повредить замок
• При подключении затягивайте винты равномерно, без усилия - перетяжка может повредить пластиковую основу клеммника
• Для длительной эксплуатации в условиях влаги периодически проверяйте герметичность уплотнителей вокруг корпуса
• Переключатель SB4 в сборе не следует использовать вместо автоматического выключателя - он не обеспечивает защиту от перегрузки или КЗ
