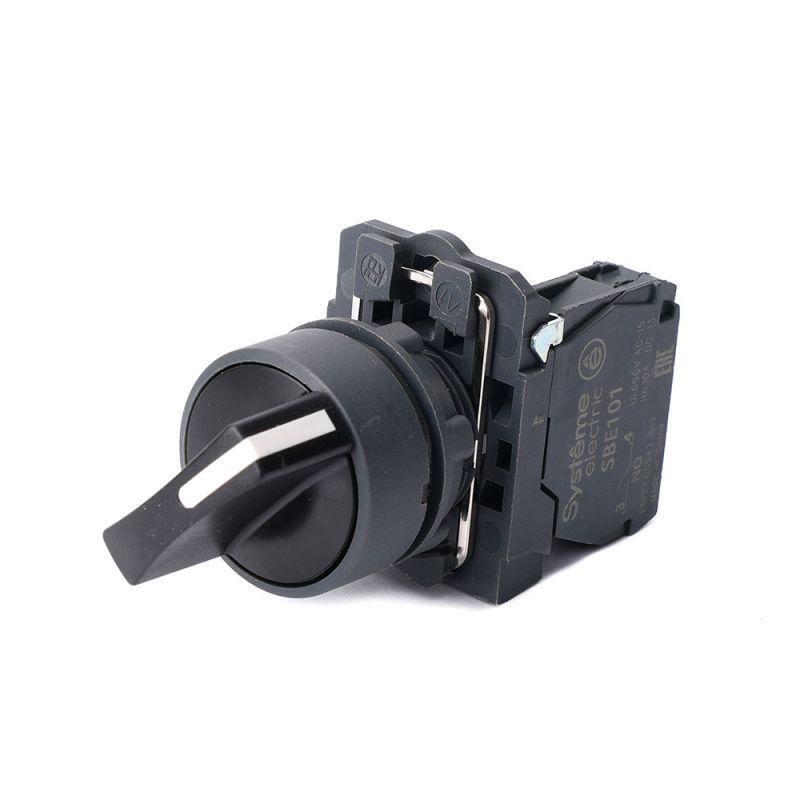

Переключатель модульный SB5 в сборе 22мм 2поз. с фиксацией 1НО SE SB5AD21 APC

Переключатель модульный в сборе 22 мм 2 позиции с фиксацией 1НО от Systeme Electric (артикул sb5ad21) - это надёжное устройство для ручного управления цепями на напряжение 230 В, предназначенное для установки на панели оборудования. Его прочная конструкция и высокая степень защиты делают его подходящим для жестких промышленных условий.

Назначение и область применения

Этот переключатель используется для включения и выключения электрических цепей вручную. Он применяется там, где требуется постоянное состояние включено/выключено без автоматического возврата - например, для запуска/останова оборудования, активации аварийной блокировки или управления световой сигнализацией. Подходит для установки в щитах управления, на станках, конвейерах, системах вентиляции и других устройствах промышленного и инфраструктурного назначения.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Количество контактов: 1 нормально открытый (1НО)
• Положения переключателя: 2 с механической фиксацией - без самовозврата
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип подключения: винтовые зажимы для проводов до 2,5 мм2
• Управляющий элемент: короткая поворотная рукоятка
• Монтаж: на лицевую панель через круглое отверстие
• Цвет: черный корпус и переднее кольцо
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель modulnyy v sobrane 22 mm 2 pozitsii s fiksatziei 1NO совместим со стандартными отверстиями диаметром 22–23 мм. Для установки необходимо просверлить отверстие точно по размеру - 22,5 мм. Передний ободок обеспечивает плотное прилегание к поверхности панели и предотвращает попадание пыли и влаги внутрь. Кабель подключается к винтовым клеммам - рекомендуется зачищать провода на 8–10 мм и использовать наконечники для многожильных проводов. Монтаж выполняется без инструментов: после вставки переключателя sb5ad21 фиксируется гайкой с тыльной стороны панели.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в условиях повышенной влажности, пыли и возможных брызг воды. Конструкция выполнена из прочного пластика и металлических компонентов, устойчивых к механическим нагрузкам. Гарантия 2 года подтверждает соответствие стандартам качества системы SE (Systeme Electric).

Преимущества

• Фиксация в двух положениях исключает случайное отключение - важно для безопасности оператора
• Высокая степень защиты IP65 позволяет использовать в сырых, пыльных и агрессивных средах
• Чёрный цвет рукоятки и кольца снижает блики и хорошо сочетается с большинством панелей
• Винтовой контакт обеспечивает надёжное соединение даже при вибрациях
• Модульная конструкция легко заменяется без демонтажа всей панели

Ограничения применения

• Не предназначен для работы при напряжении выше 230 В - использование на более высоких значениях недопустимо
• Не имеет встроенной индикации состояния - для контроля нужен внешний индикатор
• Не подходит для частого переключения (более 10 раз в минуту) - рассчитан на длительное удержание положения
• Запрещён монтаж в местах с постоянным воздействием прямого потока воды или погружением - IP65 не равнозначен IP67

Примеры использования

• Управление питанием насоса в системе водоснабжения
• Аварийная остановка конвейера на пищевом производстве
• Включение/выключение освещения в помещении с высокой влажностью (например, мойка)
• Ручной режим работы в системах автоматизации
• Подключение сигнальной лампы в распределительном шкафу

Практические советы

• Проверьте диаметр отверстия перед монтажом - слишком маленькое вызовет деформацию корпуса, слишком большое - плохую герметичность
• Используйте термоусадочные трубки или наконечники на концах проводов для долговечности соединения
• При установке в металлический шкаф убедитесь, что корпус переключателя не замыкает на массу - он не является заземляемым элементом
• Для удобства обслуживания располагайте переключатель sb5ad21 на уровне глаз и вне зоны доступа к движущимся механизмам
• При необходимости замены - отключите питание, открутите гайку сзади и аккуратно вытащите устройство; новый переключатель модульный в сборе 22 мм 2 позиции с фиксацией 1НО устанавливается аналогично
