Контактный блок 1 НЗ | SBE102 SE APC

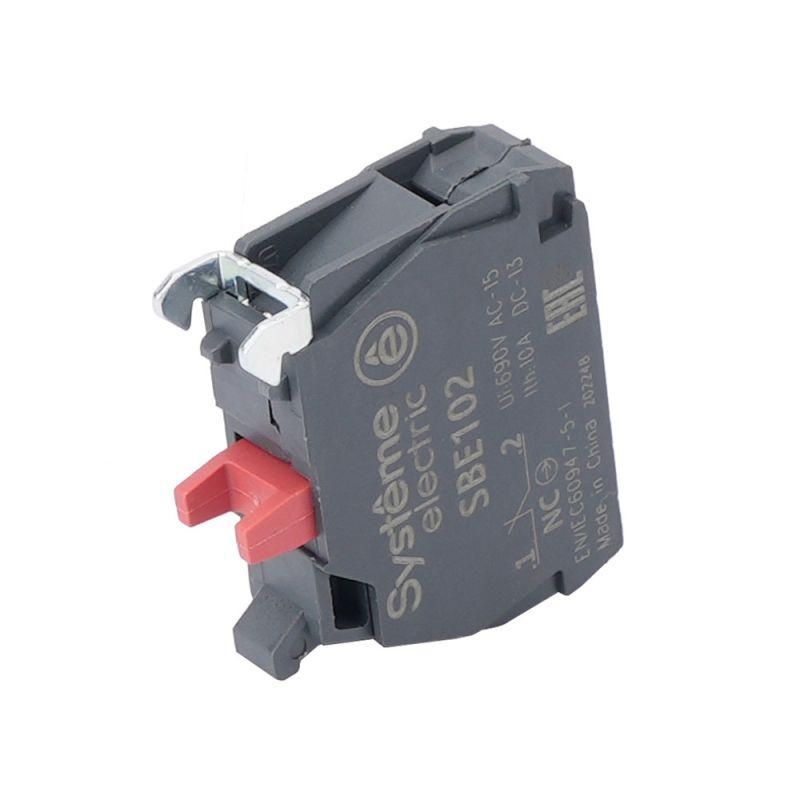

Контактный блок 1 нормально замкнутый контакт от Systeme Electric (арт. sbe102) - компактное устройство для коммутации цепей управления и сигнализации в промышленной автоматике. Он используется там, где требуется надёжное замыкание цепи при отключённом состоянии исполнительного механизма.

Назначение и область применения

Контактный блок sbe102 предназначен для работы в цепях управления, сигнализации и контроля. Его основная задача - обеспечивать замкнутое состояние электрической цепи до момента активации управляющего устройства (например, кнопки, реле или датчика). После срабатывания контакт размыкается.

Подходит для установки в шкафах управления, на станках, конвейерах, системах безопасности и других устройствах, где требуется сигнал о состоянии оборудования (например, “дверь закрыта”, “двигатель выключен”). Часто применяется совместно с кнопочными постами, микровыключателями и модульными реле.

Технические характеристики

• Количество нормально замкнутых контактов: 1
• Номинальный ток при напряжении 230 В переменного тока (AC-15): 3 А
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Монтаж: сверху - позволяет фиксировать блок на DIN-рейке через верхний защёлкивающий механизм
• Переключающие контакты: отсутствуют - работает только как нормально замкнутый (НЗ)

Совместимость и монтаж

Контактный блок sbe102 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется сверху - достаточно совместить крепление с рейкой и слегка надавить, пока не услышите щелчок. Для демонтажа используйте отвёртку для отжима фиксатора.

Не требует дополнительных адаптеров или переходников. Подключение проводов - винтовое, допускает сечение жил до 2,5 мм2. Перед затяжкой проверьте плотность соединений - недостаточно затянутый винт вызывает нагрев и отказ.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 для аппаратов управления и сигнализации. Применяется в соответствии с правилами электроустановок (ПУЭ) для цепей низкого напряжения. Не предназначено для коммутации силовых нагрузок выше 3 А при 230 В AC.

Преимущества

• Простая и надёжная механическая конструкция - минимум деталей, высокий срок службы
• Чёткий тактильный ход контакта - легко определить сработку вручную
• Интегрируется в существующие системы SystemeSig без доработок
• Стандартный форм-фактор - легко заменяется аналогичными блоками из серии

Ограничения применения

• Не предназначен для коммутации мощных нагрузок - максимальный ток 3 А, нельзя использовать вместо контактора
• Работает только в режиме НЗ - нет нормально разомкнутых (НО) или переключающих контактов
• Не имеет защиты от внешних воздействий (IP-класс не указан) - устанавливается внутри шкафа или в защищённой среде
• Не рассчитан на частые операции более 10 000 раз в час - для таких условий нужны специализированные контакты

Примеры использования

• Сигнализация закрытия двери шкафа - цепь замкнута, когда дверь заперта; при открывании - сигнал теряется
• Контроль положения станка - блок установлен на ограничитель, замыкает цепь при достижении рабочего положения
• Обеспечение безопасного старта - система не запускается, пока не будет зафиксировано замкнутое состояние НЗ-контакта

Практические советы

• Выбирая контактный блок 1 нормально замкнутый контакт, убедитесь, что ваша схема требует именно НЗ - если нужен разрыв цепи при срабатывании, этот блок подойдёт идеально
• При использовании в цепях с индуктивными нагрузками (катушки реле, электромагниты) рекомендуется параллельно контакту установить гашущую цепь (диод или RC-фильтр)
• Не забудьте про маркировку проводов - в системах с несколькими блоками sbe102 важно отличать цепи управления друг от друга
• Проверяйте соответствие номинала тока - даже если нагрузка кажется маленькой, длительная работа близко к пределу (3 А) снижает долговечность
