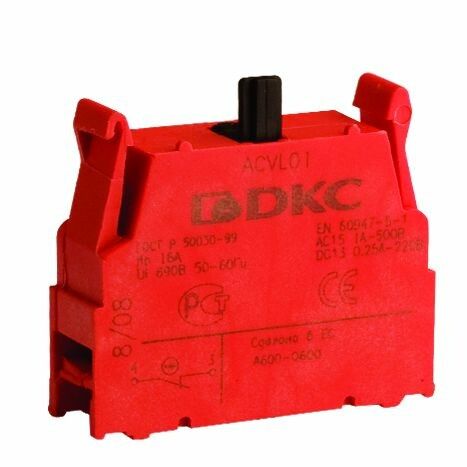

Контактный блок с клеммными зажимами под винт, нормально-замкнутый | ACVL01 DKC ДКС

Контактный блок с клеммными зажимами под винт, нормально-замкнутый от DKC (ДКС) — это надёжный элемент для коммутации управляющих цепей в автоматизированных системах. Артикул acvl01 из серии Quadro предназначен для безопасного и долговечного подключения проводов в распределительных щитах и пультах управления.

Назначение и область применения

Контактный блок с клеммными зажимами под винт, нормально-замкнутый используется для замыкания и размыкания слаботочных цепей управления. Он применяется в системах автоматизации, где требуется фиксированное состояние цепи — например, при работе кнопок аварийной остановки, датчиков положения или реле контроля. Подходит для сборки шкафов управления на заводах, в логистических комплексах и на объектах ЖКХ.

Технические характеристики

• Тип изделия: Блок контактный
• Количество контактов: 1 нормально замкнутый (NC)
• Напряжение: до 690 В переменного тока
• Номинальный ток: 6 А
• Подключение: Винтовые клеммы — надёжная фиксация проводов без пайки
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не герметичен
• Способ монтажа: Фронтальная установка — монтируется в панель через отверстие
• Материал корпуса: Пластик — устойчив к механическим воздействиям и химическим средам
• Цвет: Жёлтый — обеспечивает высокую видимость в шкафу

Совместимость и монтаж

Контактный блок с клеммными зажимами под винт, нормально-замкнутый совместим с DIN-рейкой 35 мм, используемой в стандарте IEC 60715. Устанавливается путём вставки в подготовленное отверстие в панели и фиксации сзади. Для монтажа требуются только отвёртка и провода с зачищенными концами. Клеммы рассчитаны на провода сечением до 2,5 мм². Не рекомендуется использовать для силовых цепей выше 6 А — возможен перегрев и повреждение контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60947-5-1 для аппаратов управления. Напряжение 690 В позволяет применять его в промышленных сетях с повышенным уровнем изоляции. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги и пыли — не предназначено для открытых площадок или сырых помещений.

Преимущества

• Удобство обслуживания: винтовые клеммы позволяют легко менять провода без инструментов, кроме отвёртки
• Высокая надёжность контакта: жёсткая фиксация исключает самопроизвольное ослабление соединения
• Чёткий визуальный сигнал: желтый цвет выделяет блок среди других элементов, снижает риск ошибок при обслуживании
• Совместимость с сериями DKC Quadro: легко интегрируется в уже установленные системы управления

Ограничения применения

• Не допускается использование в условиях повышенной влажности, запылённости или на улице — степень защиты IP20 недостаточна
• Нельзя применять для токов свыше 6 А — есть риск оплавления изоляции и выхода из строя
• Не предназначен для частого переключения — не является устройством коммутации нагрузки, а лишь точкой подключения
• Работает только в нормально замкнутом режиме; не имеет нормально разомкнутого контакта

Примеры использования

• Замыкание цепи питания двигателя через кнопку аварийной остановки
• Подключение датчика наличия детали на конвейере к контроллеру
• Связь между реле времени и исполнительным механизмом в системе освещения
• Формирование сигнала “готов” в пульте управления станком

Практические советы

• Перед подключением проверьте сечение провода — лучше всего подходят медные одножильные провода 0,5–2,5 мм²
• Затягивайте винты равномерно, без усилия — переусилие может повредить клемму
• При использовании в шкафу с несколькими аналогичными блоками — пометьте каждый провод, чтобы упростить диагностику
• Артикул acvl01 от DKC (ДКС) можно заменить другим блоком той же серии, если нужен аналог — все элементы Quadro взаимозаменяемы по габаритам и клеммному расположению
