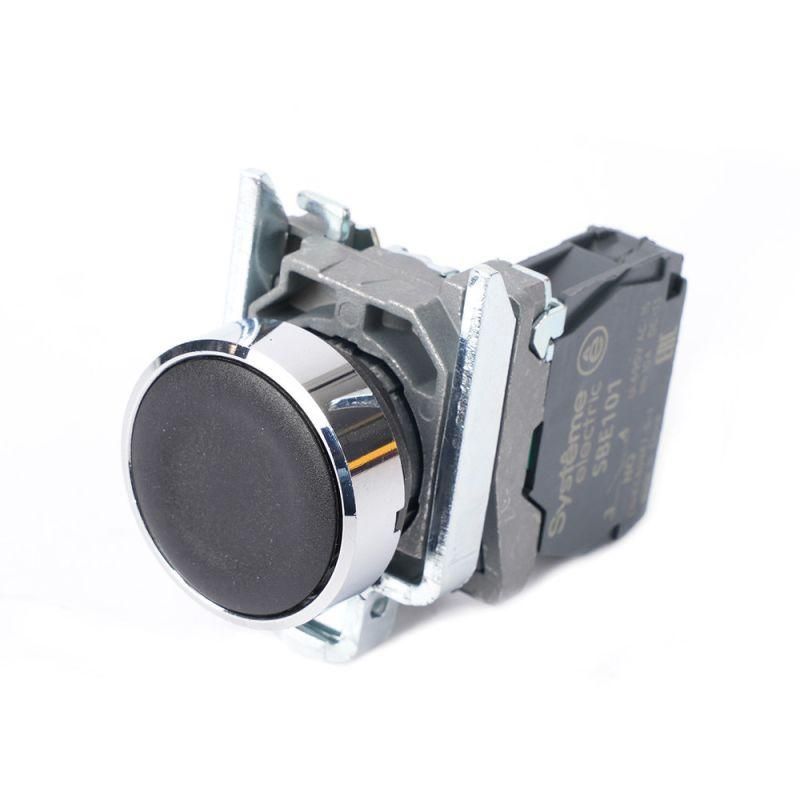

Кнопка модульная SB4 в сборе 22мм с возвратом металл 1НО черн. SE SB4BA21 APC

Кнопка модульная в сборе 22 мм с возвратом металл 1НО черная от бренда Systeme Electric (арт. sb4ba21) предназначена для ручного управления электрическими цепями в промышленной автоматизации. Её прочный металлический корпус и высокая степень защиты делают её надёжным решением для жестких условий эксплуатации.

Назначение и область применения

Эта кнопка используется для запуска, остановки или изменения режима работы оборудования через замыкание одного нормально открытого контакта. Подходит для установки на панели управления станков, конвейеров, насосных систем, щитов распределения и других устройств, где требуется частый ручной контроль. Применяется на промышленных объектах, в инфраструктуре и гражданском строительстве.

Технические характеристики

• Диаметр отверстия для монтажа: 22,5 мм
• Количество нормально открытых (НО) контактов: 1
• Максимальное напряжение питания: 380 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал переднего кольца: металл - устойчив к механическим повреждениям и коррозии
• Тип толкателя: цилиндрический - обеспечивает равномерное нажатие
• Конструкция: плоская, круглая линза - удобна для визуального определения состояния
• Способ подключения: винтовые зажимы - надёжное соединение проводов
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Цвет: чёрный - снижает бликование, соответствует промышленному дизайну

Совместимость и монтаж

Кнопка sb4ba21 монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Для установки потребуется стандартный крепёж, входящий в комплект. Совместима с любыми панелями толщиной до 6 мм. Подключение осуществляется через винтовые клеммы - допускаются медные провода сечением до 2,5 мм2. Не требует специальных инструментов для монтажа.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует работу в условиях повышенной влажности, пыли и воздействия моющих средств. Произведено в соответствии с международными стандартами безопасности для промышленного электрооборудования. Не содержит опасных материалов согласно RoHS.

Преимущества

• Металлический корпус обеспечивает долговечность даже при частых ударах и вибрациях
• Отсутствие фиксации позволяет легко использовать кнопку как импульсную - идеальна для старта/останова
• Высокая степень защиты IP65 позволяет применять в сырых, пыльных и агрессивных средах
• Чёткая визуальная индикация за счёт чёрного цвета и круглой линзы
• Универсальное винтовое подключение совместимо с большинством существующих схем управления

Ограничения применения

• Не предназначен для постоянного удерживания в нажатом состоянии - отсутствует фиксация
• Рабочее напряжение не выше 380 В - нельзя использовать в сетях свыше этого значения
• Подходит только для установки в отверстие 22,5 мм; несовместима с другими размерами (например, 19 мм или 30 мм)
• Не имеет световой индикации - не подходит для задач, где нужна визуализация состояния устройства

Примеры использования

• Запуск станка ЧПУ на производстве
• Остановка конвейера при аварийной ситуации
• Активация системы освещения в производственном помещении
• Управление насосом в системе водоснабжения
• Кнопка экстренной остановки в шкафу управления HVAC

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - он должен быть 22,5 мм, иначе кнопка не закрепится плотно
• При подключении используйте качественные кабели с хорошей гибкостью - часто повторяемые движения кнопки вызывают усталость провода
• Не применяйте в местах с постоянным погружением в воду - IP65 не обеспечивает герметичность при длительном подводе
• Для многократного использования рекомендовано контролировать состояние контактной группы каждые 6–12 месяцев
• Кнопка sb4ba21 совместима с другими изделиями серии SB4 от Systeme Electric - можно собирать унифицированные панели управления
