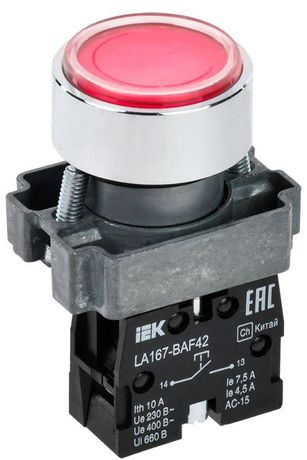

Кнопка LA167-BAF42 d=22мм 1р красная IEK | BBT20-BAF42-2-22-67-K04

Кнопка LA167-BAF42 диаметр 22 мм 1 контактная группа нормально разомкнутая красная - это встраиваемая кнопка управления с механическим самовозвратом, предназначенная для коммутации слабых сигналов в системах автоматизации. Бренд IEK (ИЭК) предлагает эту модель как надежную и стандартизированную часть панельного оборудования, подходящую для монтажа в шкафах и пультах управления.

Назначение и область применения

Кнопка LA167-BAF42 диаметр 22 мм 1 контактная группа нормально разомкнутая красная используется для ручного управления электромагнитными устройствами: пускателями, реле, контроллерами. Её применяют в цепях переменного тока до 660 В и постоянного тока до 400 В. Подходит для установки на панелях станков, конвейеров, насосных станций и других объектах промышленной автоматизации. Красный цвет сигнализирует аварийную или экстренную функцию - например, «Стоп».

Технические характеристики

• Тип контакта: одна нормально разомкнутая (НО) группа - замыкает цепь при нажатии, размыкает при отпускании;
• Диаметр отверстия для монтажа: 22 мм - совместим с типичными круглыми проёмами в панелях;
• Монтаж: встраиваемый - фиксируется внутри панели через резьбовое крепление;
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Защита: IP65 - полностью защищена от пыли и струй воды из любого направления;
• Тип напряжения: AC/DC - работает как в сетях переменного, так и постоянного тока;
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию при регулярном использовании;
• Форма: плоская кнопка - снижает риск случайного нажатия и легко интегрируется в поверхность панели;
• Цвет: красный - соответствует стандартам безопасности для команд «останов» или «экстренный выключатель»;
• Автоматический возврат: да - после нажатия кнопка возвращается в исходное положение без внешнего воздействия.

Совместимость и монтаж

Кнопка LA167-BAF42 диаметр 22 мм 1 контактная группа нормально разомкнутая красная устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется внутренняя гайка и контргайка - они обеспечивают плотную посадку даже при вибрациях. Монтаж выполняется до прокладки проводов: сначала вставьте корпус в отверстие, затем затяните крепление, после чего подсоедините провода к винтовым зажимам. Убедитесь, что толщина панели позволяет плотно закрутить гайку - минимальная рекомендованная толщина - 1,5 мм.

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам управления согласно ГОСТ Р 50030.5.1 и IEC 60947-5-1. Защита IP65 обеспечивает работу в условиях повышенной запылённости и влажности - например, на производствах с мойкой оборудования. Цветовая маркировка (красный) соответствует международным стандартам безопасности для аварийных остановов.

Преимущества

• Унифицированный размер 22 мм - совместим с большинством стандартных панелей и корпусов;
• Высокая степень защиты IP65 - допускает применение в агрессивных средах без дополнительных кожухов;
• Механизм самовозврата гарантирует точное управление без необходимости удерживания кнопки;
• Винтовое подключение - надёжно и не требует специнструментов;
• Долгий срок службы - 10 лет работы при нагрузках до 10 А и 660 В.

Ограничения применения

• Не предназначена для прямого управления силовыми цепями - только для управления катушками контакторов и реле;
• Не имеет встроенной индикации - световой индикатор отсутствует, нельзя использовать как сигнальную кнопку с подсветкой;
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты Ex;
• Не рекомендуется для частого импульсного использования свыше 1000 циклов в час - возможен преждевременный износ механизма.

Примеры использования

• Кнопка «Стоп» на пульте управления конвейером - красный цвет сразу указывает на её аварийную роль;
• Запуск насоса в системе водоснабжения - нажатие активирует пускатель, который включает двигатель;
• Переключение режима работы станка - например, переход с автоматического на ручной контроль;
• Аварийный останов вентиляционной системы в цеху - кнопка LA167-BAF42 диаметр 22 мм 1 контактная группа нормально разомкнутая красная устанавливается в доступном месте рядом с выходом.

Практические советы

• При монтаже используйте герметизирующую прокладку, если панель находится во влажной среде - хотя IP65 уже хорош, дополнительная защита продлит жизнь контактному модулю;
• Выбирайте провода сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов этой модели;
• Не перетягивайте крепёж - чрезмерный момент может повредить пластиковую оболочку;
• Проверяйте соответствие цвета кнопки функции: красный - только для останова, зелёный - для старта; смешивание цветов нарушает безопасность;
• Заказывайте запасные контактные модули - головка и модуль разборные, можно заменить только изношенную часть, не всю кнопку.
