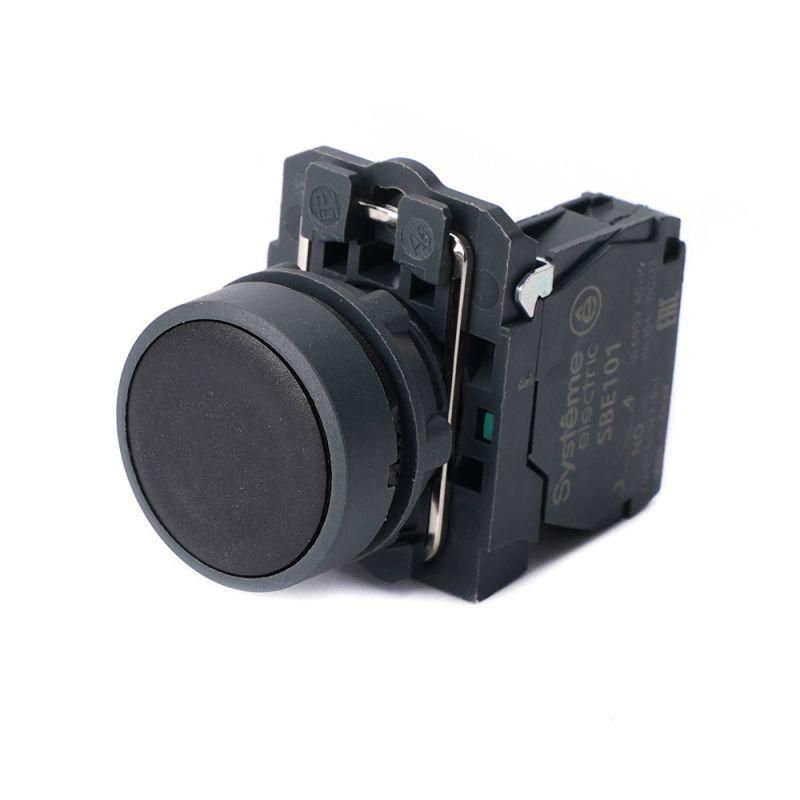

Кнопка модульная SB5 в сборе 22мм с возвратом пластик 1НО черн. SE SB5AA21 APC

Кнопка модульная в сборе 22 мм черная с возвратом пластик 1НО от Systeme Electric (артикул sb5aa21) предназначена для ручного управления электрическими цепями в промышленном оборудовании. Её компактная конструкция и высокая степень защиты делают её надёжным решением для установки на панели управления.

Назначение и область применения

Эта кнопка используется для включения или запуска устройств через замыкание одного нормально открытого (1НО) контакта. После нажатия она автоматически возвращается в исходное положение благодаря встроенному механическому возврату. Подходит для установки в панели управления станков, конвейеров, насосных систем, шкафов распределения и других промышленных объектов. Часто применяется в системах аварийной остановки, пуска оборудования и сигнализации.

Технические характеристики

• Тип механизма: с самовозвратом - после нажатия возвращается в исходное положение без внешнего воздействия
• Количество контактов: 1 нормально открытый (1НО) - замыкает цепь только при нажатии
• Напряжение питания: до 380 В - рассчитана на работу в сетях переменного тока средней мощности
• Диаметр отверстия для монтажа: 22,5 мм - требует точного сверления по этому размеру
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не проводит ток
• Цвет: чёрный - снижает бликование, хорошо сочетается с промышленными панелями
• Форма толкателя: цилиндрический - обеспечивает равномерное давление при нажатии
• Конструкция линзы: круглая - совпадает с формой корпуса, не создаёт слепящих зон
• Способ подключения: винтовые клеммы - надёжное соединение с медными жилами до 2,5 мм2

Совместимость и монтаж

Кнопка 22 мм черная с возвратом пластик 1НО (sb5aa21) монтируется в лицевую панель через круглое отверстие диаметром 22,5 мм. Для фиксации используется резьбовая гайка с внутренним диаметром, соответствующим корпусу. Кабель подключается к винтовым клеммам - рекомендуется использовать наконечники типа “штыревые” или “кольцевые”. Монтаж допускается в вертикальной и горизонтальной плоскости. Не требуется дополнительное крепление - конструкция самоблокирующаяся.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в условиях повышенной влажности, пыли и мытья оборудования струёй воды. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Конструкция не содержит металлических частей в области управления - исключён риск поражения током при случайном касании. Работает в температурном диапазоне от -25C до +55C (по данным производителя серии SB5).

Преимущества

• Высокая герметичность (IP65) позволяет использовать в сырых, пыльных и агрессивных средах
• Пластиковый корпус устойчив к коррозии и не требует обслуживания
• Автоматический возврат исключает необходимость возвратного рычага или пружины вне устройства
• Унифицированный диаметр 22 мм - совместим с большинством стандартных панелей и рамок
• Простое винтовое подключение - не требует специнструментов

Ограничения применения

• Не предназначен для постоянного нажатия - длительная нагрузка может повредить механизм возврата
• Рассчитана на коммутацию только активных нагрузок; для индуктивных (электромагниты, двигатели) требуется дополнительная защита (например, RC-цепочка)
• Не имеет световой индикации - нельзя использовать там, где нужен визуальный сигнал состояния
• Подключение только винтовое - несовместима с быстроразъёмными разъёмами типа M12
• Максимальное напряжение 380 В - не следует применять в сетях выше этого значения

Примеры использования

• Пуск станка CNC на производственной линии
• Аварийная остановка конвейера на пищевом предприятии
• Запуск насосной группы в канализационной станции
• Кнопка включения освещения в щите управления здания
• Ручной контрольный запуск системы вентиляции в производственном цехе

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22,5 мм. Отклонение более +-0,3 мм затруднит фиксацию
• При подключении используйте жилы сечением 0,5–2,5 мм2. Более толстые провода могут не войти в клемму
• Не закручивайте винты слишком сильно - это может повредить контактные площадки внутри
• Для работы в агрессивной среде (масло, эмульсии) регулярно протирайте поверхность кнопки мягкой тканью
• Если требуется индикация состояния - выбирайте аналог с лампой (например, серия SB5L), так как эта модель не имеет светового элемента
• При замене старых кнопок - убедитесь, что новый экземпляр sb5aa21 имеет тот же тип контакта (1НО) и напряжение
