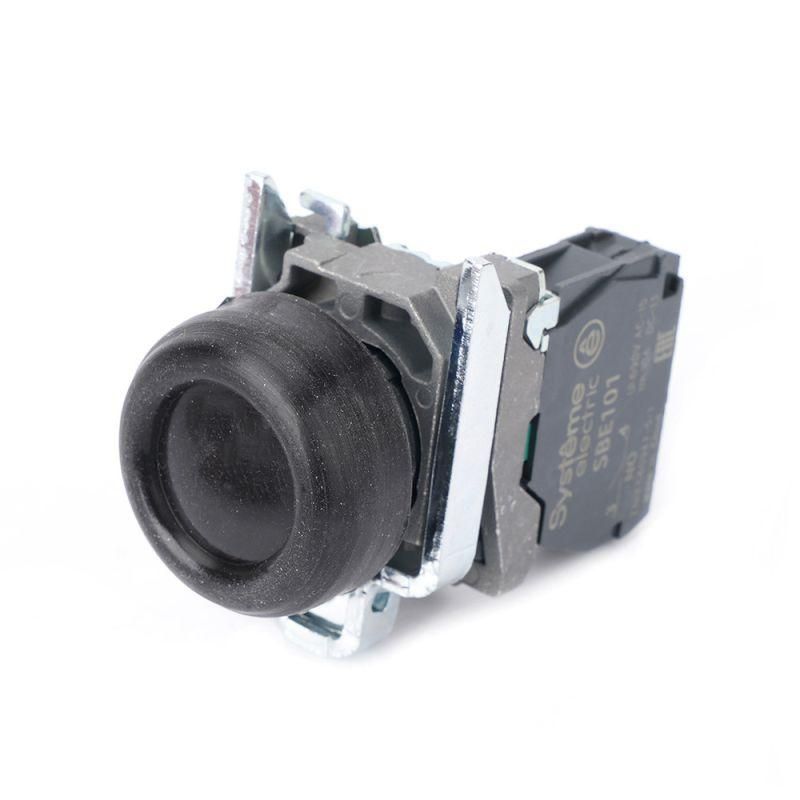

Кнопка модульная SB4 в сборе 22мм выступающая с возвратом металл 1НО черн. SE SB4BP21 APC

Кнопка в сборе модульная 22мм выступающая черная с возвратом металл 1НО SE - это надежный элемент управления с механическим возвратом, предназначенный для установки на панели оборудования. Бренд Systeme Electric и артикул sb4bp21 указывают на принадлежность к серийной линейке SB4, проверенной в промышленной среде.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: запуск, остановка, сброс или активация сигналов. Подходит для установки в панелях управления станков, конвейеров, насосных систем, шкафов автоматизации и других промышленных устройств. Применяется там, где требуется однократное замыкание цепи при нажатии и автоматический возврат в исходное положение.

Технические характеристики

• Диаметр отверстия для монтажа: 22,5 мм
• Количество контактов: 1 нормально открытый (1НО)
• Рабочее напряжение: до 380 В переменного тока
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Конструкция: высокая выступающая форма - обеспечивает удобное нажатие даже при использовании перчаток
• Материал переднего кольца: металл - устойчив к механическим повреждениям и коррозии
• Тип толкателя: цилиндрический выступающий - четкая тактильная реакция
• Фиксация: без фиксации - кнопка возвращается в исходное состояние после отпускания
• Способ подключения: винтовые зажимы - совместимы с проводами до 2,5 мм2
• Цвет: черный - снижает блики, хорошо сочетается с промышленными панелями
• Линза: круглая - равномерное рассеивание света при наличии индикации

Совместимость и монтаж

Кнопка sb4bp21 монтируется через отверстие диаметром 22,5 мм в лицевой панели. Для установки достаточно продеть выводы через отверстие и зафиксировать её с помощью стандартного крепления - никаких дополнительных хомутов или рамок не требуется. Клеммы расположены внутри корпуса, доступны после снятия задней крышки. Подключение выполняется винтовым способом - подходят медные жилы сечением до 2,5 мм2. Не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для работы в условиях повышенной влажности, пыли и мытья. Материалы корпуса и контактной группы рассчитаны на длительную работу при напряжении до 380 В. Соответствие международным стандартам безопасности для промышленного оборудования подтверждается сертификатами системы Systeme Electric.

Преимущества

• Металлический корпус обеспечивает долговечность и устойчивость к ударным нагрузкам
• Высокая выступающая форма позволяет легко нажимать кнопку даже в перчатках
• IP65 - возможность использования в сырых, пыльных и агрессивных средах
• Простая винтовая клемма - быстрое и надежное подключение без пайки
• Автоматический возврат - исключает необходимость двойного действия оператора

Ограничения применения

• Не предназначен для постоянного удерживания в нажатом состоянии - только импульсное управление
• Отсутствует встроенная индикация - для световой сигнализации потребуется внешний индикатор
• Не имеет фиксации - нельзя использовать как переключатель режима (например, “вкл/выкл”)
• Подходит только для монтажа в панели; не является встраиваемой кнопкой

Примеры использования

• Запуск станка ЧПУ на производственной линии
• Аварийная остановка конвейера в пищевой промышленности
• Сброс аварийного сигнала в системе вентиляции
• Ручной контрольный запуск насосной установки
• Управление освещением в технических помещениях с высокой степенью защиты

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - он должен быть 22,5 мм, иначе кнопка не войдет или будет болтаться
• При подключении используйте кабель с достаточным запасом по длине - внутреннее пространство корпуса ограничено
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть клеммника
• Для условий с частым мытьем или воздействием масел рекомендовано периодически проверять герметичность уплотнений
• Кнопка sb4bp21 совместима с другими изделиями серии SB4 - можно собирать компактные панели с одинаковым дизайном и типом крепления
