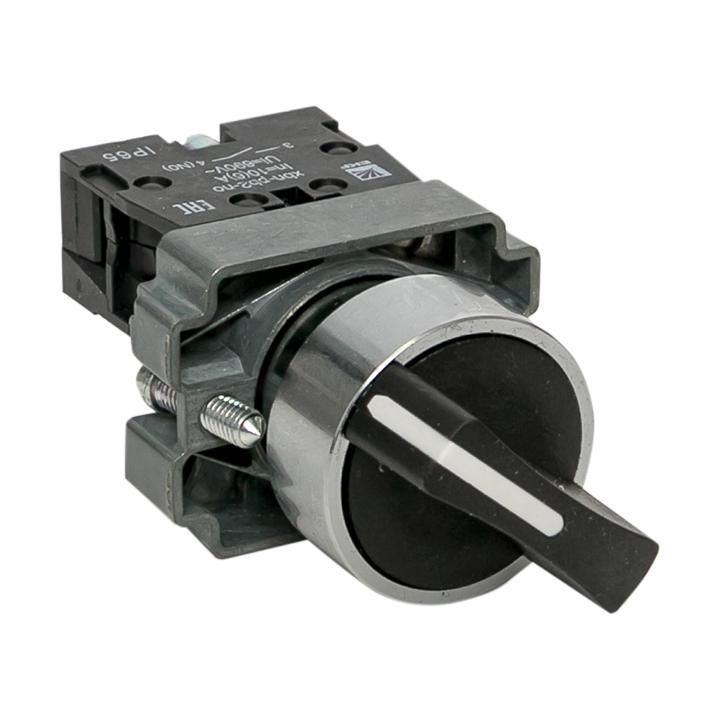

Переключатель BD21 2P короткая ручка NO IP65 PROxima | xb2-bd21-65 EKF

Переключатель EKF BD21 2P с короткой ручкой и степенью защиты IP65 предназначен для ручного включения и выключения электрических цепей переменного тока до 230 В. Артикул xb2-bd21-65 подходит для установки на панели оборудования, где требуется надежная механическая фиксация состояния.

Назначение и область применения

Этот переключатель используется для ручного управления электрическими цепями: включение/выключение питания, запуск/остановка оборудования. Подходит для установки на щитах, пультах управления, станках, конвейерах и других устройствах, где нужна простая, но устойчивая к внешним воздействиям коммутация. Благодаря защите IP65, его можно применять в условиях пыли, влаги и мытья поверхности — например, на пищевых производствах, в мастерских или на открытых площадках.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50/60 Гц)
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Тип управления: поворотная короткая ручка
• Количество положений: 2 (включено / выключено)
• Фиксация: механическая, удерживает выбранное состояние
• Подключение: винтовые зажимы для проводов
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 5 мм
• Контакты: один нормально разомкнутый (NO), замкнутых контактов нет
• Цвет ручки: черный
• Цвет переднего кольца: серый

Совместимость и монтаж

Устанавливается в панель через круглое отверстие диаметром 22 мм. Переднее кольцо обеспечивает плотную посадку и герметичность. Для монтажа достаточно просверлить отверстие, вставить переключатель и закрутить гайку сзади. Кабель подключается к двум винтовым клеммам — вход и выход. Учитывайте, что этот переключатель имеет только один контакт — он не подходит для переключения между несколькими цепями. Применяйте только для однополюсного включения/выключения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, используемого в бытовых и промышленных системах. Стандарт IP65 гарантирует безопасную работу в средах с повышенной влажностью и пылью. Напряжение 230 В рассчитано на использование в сетях 220–240 В, распространённых в России и странах СНГ.

Преимущества

• Механическая фиксация предотвращает случайное отключение — важно для аварийных остановок или режимов работы
• Защита IP65 позволяет использовать в сложных условиях без дополнительных кожухов
• Короткая ручка снижает риск задевания и занимает меньше места на панели
• Простая конструкция — минимум деталей, высокая надёжность
• Серый цвет переднего кольца хорошо сочетается с большинством панелей

Ограничения применения

• Не подходит для коммутации нагрузок выше 230 В — нельзя использовать в трёхфазных сетях или на 380 В
• Только один нормально разомкнутый контакт — невозможно переключать несколько цепей одновременно
• Не имеет подсветки — в темноте сложно определить положение, если нет внешней индикации
• Не является взрывозащищённым — не применяется во взрывоопасных зонах
• Запрещена работа при напряжении постоянного тока свыше 400 В — даже если указано 230 В переменного

Примеры использования

• Включение насоса на водонапорной башне
• Ручной запуск конвейера на линии упаковки
• Отключение света в помещении с высокой влажностью (например, мойка)
• Аварийный стоп на станке с ЧПУ
• Управление нагревателем в теплице или сушильном шкафу

Практические советы

• При монтаже проверьте глубину панели — высота переключателя всего 5 мм, не должно быть препятствий сзади
• Используйте провода сечением до 2,5 мм² — подходят под винтовые клеммы
• Если нужна индикация состояния, подключите параллельно LED-индикатор
• Для многократного использования в вибрационных средах рекомендуется дополнительно закрепить гайку контргайкой
• Не путайте с моделями с длинной ручкой — они требуют больше свободного пространства
• Артикул xb2-bd21-65 совместим с другими изделиями серии PROxima от EKF — легко заменить в существующих системах
