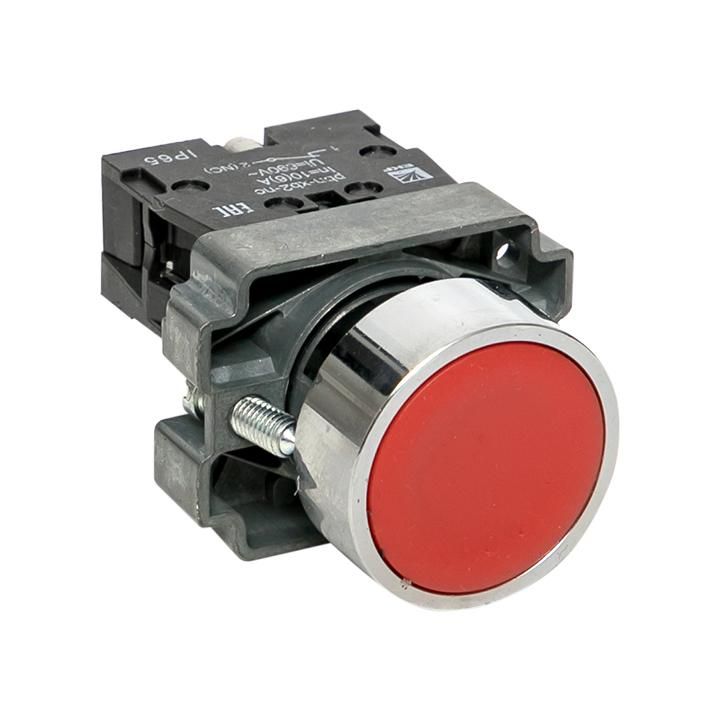

Кнопка BA42 красная NC IP65 PROxima | xb2-ba42-65 EKF

Кнопка BA42 красная нормально разомкнутая IP65 от EKF - это надёжный элемент управления для включения и отключения оборудования в условиях запылённой или влажной среды. Артикул xb2-ba42-65 предназначен для установки в панели управления, где требуется четкая визуальная индикация и механическая устойчивость.

Назначение и область применения

Кнопка BA42 красная нормально разомкнутая IP65 используется для ручного управления технологическими процессами: запуск, остановка, аварийное отключение. Подходит для установки в кнопочные посты, щиты управления, распределительные устройства и системы автоматического включения резерва. Красный цвет указывает на функцию экстренной остановки или опасного действия. Применяется в промышленности - на станках, конвейерах, насосных станциях, вентиляционных системах.

Технические характеристики

• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Номинальное напряжение: 230 В - рассчитана на работу в сетях переменного тока 50/60 Гц
• Диаметр отверстия для монтажа: 22 мм - совместима со стандартными круглыми отверстиями
• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение автоматически
• Тип кнопки: плоская - удобна для нажатия пальцем, не выступает над поверхностью
• Цвет кнопки: красный - соответствует стандартам безопасности для аварийных команд
• Переднее кольцо: металлическое - повышает прочность и долговечность корпуса
• Толкатель: цилиндрический - обеспечивает равномерное давление при нажатии
• Линза: круглая - равномерно рассеивает свет при использовании с подсветкой
• Количество постов: 1 - одиночная кнопка, не комбинированная
• Контакты: отсутствуют - кнопка является только механическим приводом, требует внешней контактной группы

Совместимость и монтаж

Кнопка BA42 красная нормально разомкнутая IP65 не содержит внутренних контактов - она служит лишь приводом для внешнего модуля. Для работы необходимо использовать её в паре с контактным модулем серии PROxima (например, XB2-BK11). Монтаж осуществляется через отверстие 22 мм в панели. Переднее металлическое кольцо фиксируется гайкой снизу. Убедитесь, что толщина панели не превышает допустимую для комплекта - обычно до 8 мм. Не используйте силовые провода напрямую - подключайте через клеммы контактного модуля.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в промышленных электроустановках. Цветовая маркировка (красный) и степень защиты IP65 соответствуют рекомендациям ГОСТ Р 50030.5.1 и IEC 60947-5-1. Применяется в зонах с повышенной влажностью, пылью, возможным воздействием моющих средств - например, на пищевых производствах или в цехах с мойкой оборудования.

Преимущества

• Высокая механическая прочность благодаря металлическому переднему кольцу
• Устойчивость к загрязнению и влаге - IP65 позволяет применять в сложных условиях
• Автоматический возврат - снижает риск случайного заклинивания
• Стандартный диаметр 22 мм - легко заменить аналогичные модели других производителей
• Совместимость с сериями PROxima и EKF - можно собирать комплексные решения одной платформы

Ограничения применения

• Не имеет собственных контактов - нельзя использовать как самостоятельное коммутирующее устройство
• Рассчитана на рабочее напряжение до 230 В - не подходит для высоковольтных цепей выше указанного значения
• Не предназначена для длительного нажатия - механизм самовозвратный, не фиксирующий
• Не имеет подсветки - если нужна индикация состояния, требуется отдельный светодиодный модуль

Примеры использования

• Экстренная остановка станка на сборочном участке
• Запуск конвейера в логистическом центре
• Кнопка аварийного отключения в системе вентиляции
• Пульт управления насосной станцией в канализационном колодце
• Пост управления в ящике автоматического включения резерва (АВР)

Практические советы

• Выбирайте подходящий контактный модуль - например, XB2-BK11 для одного НО контакта
• При монтаже затягивайте гайку осторожно - перегрузка может деформировать пластиковую основу
• Для влажных помещений проверьте герметичность кабельного ввода - он не входит в состав кнопки
• Если нужна подсветка, используйте совместимые LED-кольца от EKF - они устанавливаются вместо стандартного кольца
• Не используйте кнопку в качестве главного рубильника - всегда применяйте её в связке с аппаратами защиты
