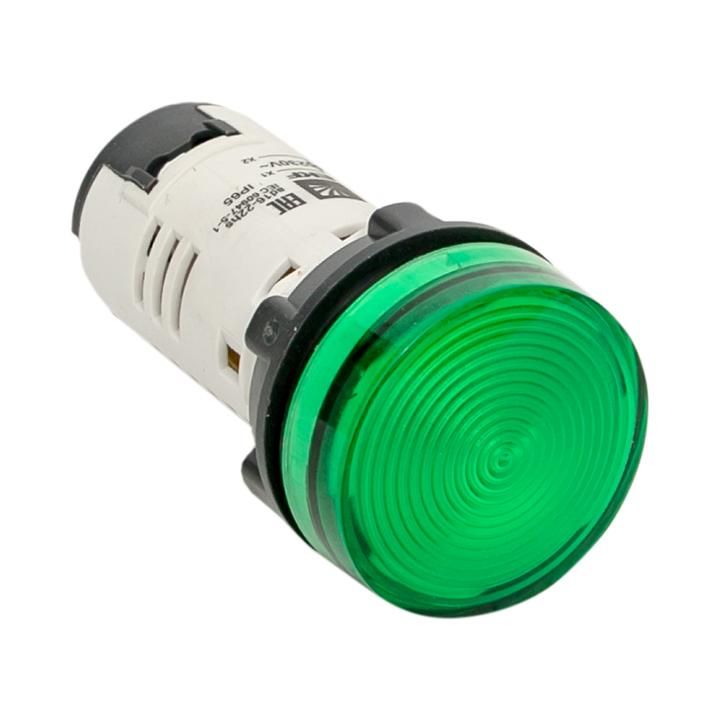

Матрица светодиодная AD16-22HS зеленый 230 В AC IP65 PROxima | ledm-ad16-g-65 EKF

Матрица светодиодная AD16-22HS зеленая 230 В AC IP65 от EKF — компактный индикатор для визуального отображения состояния цепей в электроустановках переменного тока. Устройство подходит для установки в щитах управления, пультах и распределительных устройствах, где требуется надежная индикация в условиях запыленности и влаги.

Назначение и область применения

Матрица светодиодная AD16-22HS зеленая 230 В AC IP65 используется для индикации включенного состояния оборудования в системах управления. Её основная задача — показывать, что цепь находится под напряжением. Применяется в вводно-распределительных устройствах (ВРУ), аппаратах автоматического включения резерва (АВР), постах управления, станциях электроприводов и других местах, где нужна четкая визуальная сигнализация.

Технические характеристики

• Цвет свечения: зелёный
• Тип лампы: светодиод — долговечный, энергоэффективный, не требует замены при нормальной эксплуатации
• Напряжение питания: 230 В переменного тока (AC), частота 50–60 Гц
• Степень защиты: IP65 — полностью защищена от пыли и устойчива к струям воды из любого направления
• Диаметр монтажного отверстия: 22 мм — совместима с типичными круглыми отверстиями в панелях
• Тип подключения: винтовые клеммы — удобны для быстрого монтажа и фиксации проводов сечением до 2,5 мм²
• Высота корпуса: 10 мм — минимальная глубина для установки в плотных шкафах
• Количество индикаторов: один
• Тип линзы: высокая — обеспечивает широкий угол видимости и равномерное рассеивание света
• Комплектация: с установленной светодиодной лампой — не требует самостоятельной сборки

Совместимость и монтаж

Матрица светодиодная AD16-22HS зеленая 230 В AC IP65 устанавливается в подготовленное отверстие диаметром 22 мм. Для монтажа достаточно продеть провода через заднюю часть корпуса и затянуть их в винтовых клеммах. Подключение выполняется к сети 230 В AC — без необходимости внешнего преобразователя. Корпус изготовлен из прочного пластика, устойчивого к механическим воздействиям. Монтаж возможен на вертикальных и горизонтальных поверхностях внутри закрытых щитов.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам индикации в электроустановках до 1000 В. Степень защиты IP65 позволяет использовать её в помещениях с повышенной влажностью и пылью, таких как цеха, насосные станции, элеваторы. Напряжение 230 В AC соответствует стандартному сетевому значению в России и странах СНГ. Прямое подключение к сети исключает необходимость в дополнительных защитных элементах, кроме соблюдения правил электробезопасности при работе под напряжением.

Преимущества

• Светодиод обеспечивает яркий, равномерный свет без мерцания даже при длительной работе
• IP65 гарантирует работу в сложных условиях — пыль, брызги воды, перепады температур не влияют на функциональность
• Низкая потребляемая мощность снижает нагрузку на схему управления
• Высокая линза делает сигнал заметным даже при угле обзора до 120°
• Компактная высота (10 мм) позволяет устанавливать несколько индикаторов рядом без перегрузки по габаритам

Ограничения применения

Матрица светодиодная AD16-22HS зеленая 230 В AC IP65 не предназначена для работы при напряжении выше 230 В ±10%. Не подходит для постоянного тока (DC) — использование на 230 В DC повредит светодиод. Не рекомендуется для открытого монтажа вне щита — хотя степень защиты IP65 высокая, изделие не рассчитано на прямой дождь или погружение. Также не следует применять в средах с агрессивными химическими веществами (например, растворители, кислоты).

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “готов” на пульте управления конвейера
• Обозначение активного входа в устройстве АВР
• Индикация наличия напряжения в ВРУ на производственной площадке
• Подсветка кнопочного поста управления станком

Практические советы

• При монтаже проверьте, чтобы диаметр отверстия точно соответствовал 22 мм — слишком маленькое отверстие повредит корпус, слишком большое — вызовет люфт и нарушит герметичность
• Не используйте силовые провода большего сечения, чем 2,5 мм² — они не войдут в винтовую клемму
• При установке нескольких индикаторов в одном щите учтите, что цвет зелёный обычно означает “работает”, поэтому он хорошо сочетается с красным (“остановлен”) и жёлтым (“предупреждение”)
• Проверяйте целостность изоляции перед подключением — даже при наличии IP65 риск поражения током остаётся при неквалифицированном обслуживании
• AD16-22HS зеленая 230 В AC IP65 от EKF — одна из самых распространённых моделей в сериях PROxima и EKF, легко заменяется аналогами того же форм-фактора
