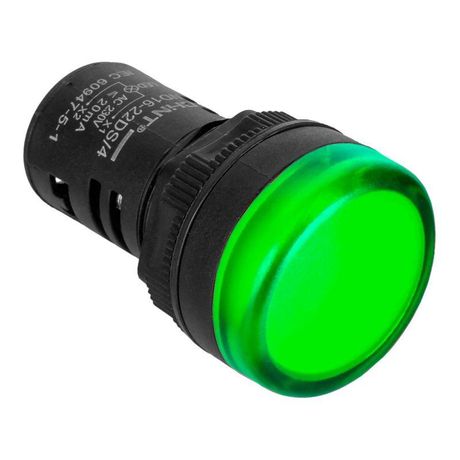

Индикатор ND16-22DS/4C зеленый, компактный, встр. конденсатор, IP65 АС230В (R) | 828167 CHINT

Индикатор CHINT ND16-22DS/4C зеленый - компактный световой сигнал с встроенным конденсатором, предназначенный для визуального отображения состояния оборудования в сетях переменного тока 230 В. Подходит для установки на панели управления, где важна надежность и защита от пыли и воды.

Назначение и область применения

Индикатор ND16-22DS/4C используется для сигнализации включения питания или рабочего режима устройств. Его применяют в автоматических системах, пультах управления, распределительных щитах, станках и конвейерах. Благодаря защите IP65 и встроенному конденсатору, он устойчив к помехам и работает даже в условиях повышенной запыленности и влажности.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип тока: Только переменный (не совместим с постоянным током)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 15 мм - компактная форма для плотной установки
• Цвет линзы: зеленый - стандартный цвет для обозначения “работает” или “включено”
• Цвет переднего кольца: черный - контрастный, снижает блики
• Тип подключения: винтовые клеммы - надежное и проверенное соединение
• Лампа: встроена, бесцокольная - замена не требуется, срок службы до 40 000 часов
• Конструкция линзы: круглая, плоская - обеспечивает равномерное рассеивание света
• Количество индикаторов: один

Совместимость и монтаж

Индикатор ND16-22DS/4C устанавливается в отверстие диаметром 22 мм. Переднее кольцо фиксирует устройство в панели, предотвращая проворачивание. Для монтажа достаточно просверлить отверстие нужного размера, вставить индикатор и затянуть гайку сзади. Кабель подключается к винтовым клеммам - полярность не имеет значения, так как работает от переменного тока. Устройство не требует внешних элементов защиты - встроенный конденсатор подавляет радиопомехи.

Безопасность и стандарты

Индикатор соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Защита IP65 позволяет использовать его вне закрытых шкафов - например, на открытых панелях или в цехах с регулярной мойкой. Серия ND16 прошла испытания на долговечность и устойчивость к перегрузкам.

Преимущества

• Встроенный конденсатор исключает необходимость внешней фильтрации помех - экономит место и время при сборке
• Гарантированный срок службы 40 000 часов - минимум обслуживания
• Компактная высота (15 мм) - подходит для тонких панелей и ограниченных пространств
• Бесцокольная лампа - не выгорает, не требует замены, повышает надежность
• Защита IP65 выше заявленной в серии (IP40) - реальное преимущество для сложных условий

Ограничения применения

• Не предназначен для работы от постоянного тока (DC) - при подаче DC индикатор не будет гореть
• Максимальное напряжение - 230 В AC; использование в сетях выше 250 В недопустимо
• Не рекомендован для длительного воздействия прямого потока воды - IP65 защищает от брызг и струй, но не от погружения
• Не поддерживает мигание - только постоянное свечение

Примеры использования

• Сигнал “питание включено” на панели ЧПУ станка
• Индикация готовности конвейера в пищевой промышленности
• Обозначение активного канала в распределительном щите с частотными преобразователями
• Системы контроля температуры в помещениях с влажной средой (например, холодильные камеры)

Практические советы

• При монтаже убедитесь, что диаметр отверстия точно 22 мм - меньшее отверстие не позволит установить индикатор, большее - вызовет люфт
• Не используйте силовые кабели с большим сечением, чем указано в документации - это может повредить винтовые клеммы
• Проверьте напряжение сети перед подключением - индикатор не сработает при неверном типе тока
• Для многоканальных панелей выбирайте индикаторы одной серии - они имеют единый стиль и шаг монтажа
• CHINT ND16-22DS/4C можно комбинировать с другими моделями серии ND16 - все устройства совместимы по форме и способу крепления
