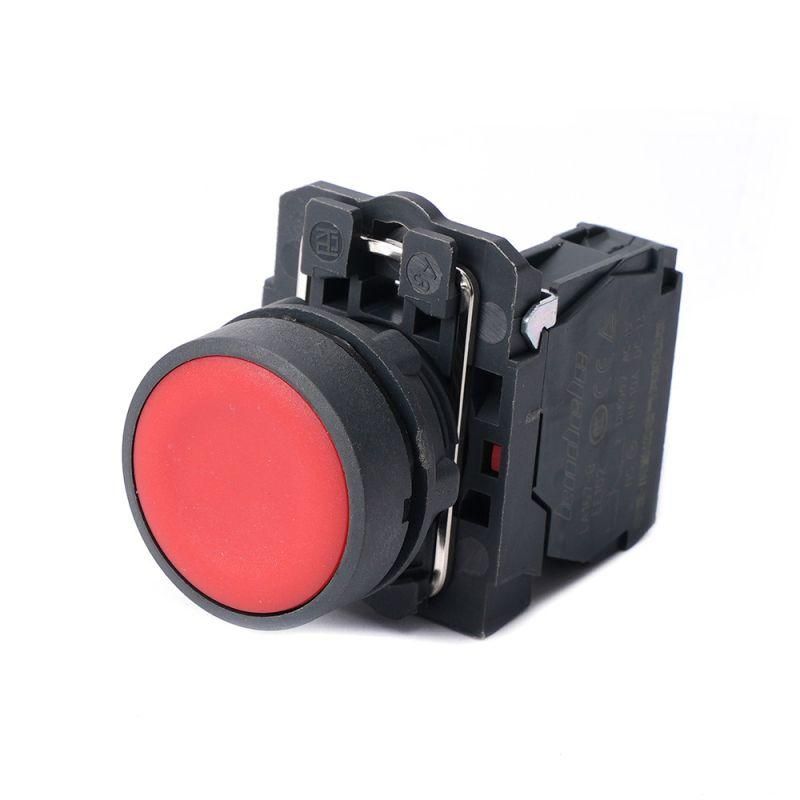

Кнопка модульная SB5 в сборе 22мм с возвратом пластик 1НЗ красн. SE SB5AA42 APC

Кнопка модульная в сборе 22 мм красная с возвратом пластик 1НЗ от бренда Systeme Electric (арт. sb5aa42) предназначена для ручного управления и сигнализации в промышленном оборудовании. Её компактная конструкция, прочный пластиковый корпус и высокая степень защиты делают её надёжным решением для установки на панели шкафов и машин.

Назначение и область применения

Эта кнопка используется для включения/выключения оборудования через один нормально замкнутый контакт (1НЗ). Она применяется там, где требуется четкий визуальный сигнал и механический возврат после нажатия - например, на станках, конвейерах, щитах управления, системах аварийной остановки. Подходит для установки в условиях повышенной запылённости, влаги и механических воздействий благодаря защите IP65.

Технические характеристики

• Номинальное напряжение: 380 В
• Количество контактов: 1 нормально замкнутый (1НЗ)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип толкателя: цилиндрический, плоский
• Материал корпуса: пластик
• Цвет: красный
• Габариты: 22,5 × 22,5 × 22,5 мм
• Способ монтажа: на лицевую панель
• Подключение: винтовые зажимы
• Возврат: пружинный, автоматический
• Количество управляющих элементов: 1
• Переключающие контакты: отсутствуют - только 1НЗ

Совместимость и монтаж

Кнопка sb5aa42 устанавливается в круглое отверстие диаметром 22 мм. Для фиксации используется переднее кольцо из пластика - оно плотно прилегает к поверхности панели и предотвращает проворачивание. Монтаж выполняется без инструментов: просто вставьте устройство в отверстие и закрутите фиксирующее кольцо до упора. Кабель подключается к винтовым клеммам внутри корпуса - допустимо использование медных жил сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 обеспечивает работу в средах с пылью, брызгами воды и влажностью - что важно для заводских условий. Соответствие стандартам IEC 60947-5-1 подтверждено производителем Systeme Electric для серийных изделий.

Преимущества

• Автоматический возврат - не требует ручного возвращения положения
• Высокая герметичность - выдерживает чистку водой и агрессивную среду
• Удобная цветовая индикация - красный цвет стандартизирован для аварийных функций
• Простая замена - совместима со стандартными гнездами 22 мм
• Надёжное винтовое подключение - исключает случайное отсоединение

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP65 не равен IP67
• Работает только с одним типом контакта (1НЗ); нельзя использовать как кнопку включения (1НО)
• Не рассчитана на частые импульсные нагрузки выше 1000 операций в час - возможен быстрый износ механизма
• Пластиковый корпус не рекомендован для экстремальных температур ниже –25C или выше +70C

Примеры использования

• Аварийная остановка на металлообрабатывающем станке
• Кнопка “Стоп” в распределительном шкафе на пищевом производстве
• Сигнальная кнопка в системе контроля доступа на складе
• Управление насосом в канализационной насосной станции

Практические советы

• При монтаже проверьте диаметр отверстия - он должен точно соответствовать 22 мм; слишком маленькое отверстие повредит корпус, большое - вызовет люфт
• Не используйте эту кнопку как основной коммутирующий элемент для мощных двигателей - она служит лишь для управления через контактор или реле
• Для длительной работы в условиях вибраций дополнительно закрепите кабель хомутиком рядом с точкой входа
• При замене старой кнопки убедитесь, что новый элемент имеет тот же тип контакта (1НЗ) - перепутать с 1НО можно легко из-за внешней схожести
• Красный цвет кнопки sb5aa42 соответствует ГОСТ Р 50030.5.1 - его используют именно для аварийных команд, чтобы избежать путаницы с другими функциями
