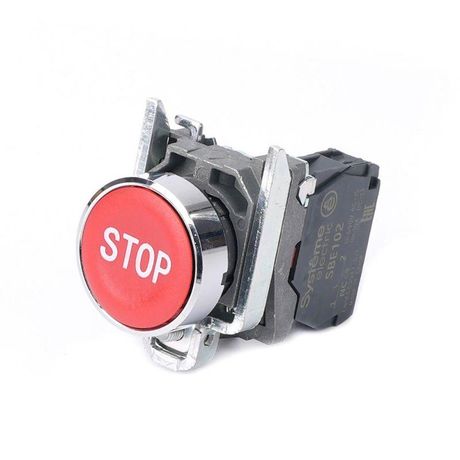

Кнопка модульная SB4 в сборе 22мм металл 1НЗ с маркировкой "STOP" красн. SE SB4BA4342 APC

Кнопка модульная в сборе 22мм металл 1НЗ с маркировкой "STOP" SB4 - это надёжное устройство управления для аварийной остановки оборудования. Бренд Systeme Electric и артикул sb4ba4342 указывают на принадлежность к сериям промышленных компонентов SystemeSig, предназначенным для жёстких условий эксплуатации.

Назначение и область применения

Кнопка предназначена для экстренной остановки машин и механизмов. Красный цвет и маркировка "STOP" соответствуют международным нормам безопасности - её легко распознать даже в условиях плохой освещённости. Применяется в промышленном оборудовании, на конвейерах, в станках, щитах управления, системах автоматизации и на объектах инфраструктуры.

Технические характеристики

• Тип механизма: самовозврат - после нажатия кнопка возвращается в исходное положение за счёт внутренней пружины
• Контакты: один нормально замкнутый (1НЗ) - цепь размыкается при нажатии, что вызывает остановку устройства
• Диаметр монтажного отверстия: 22,5 мм - совместима со стандартными отверстиями 22 мм, допуск обеспечивает плотную посадку
• Материал корпуса: металл - повышает механическую прочность и устойчивость к воздействиям
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Рабочее напряжение: до 380 В - подходит для трёхфазных сетей промышленного типа
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов
• Форма толкателя: цилиндрический - удобен для нажатия пальцем или специальным рычагом
• Линза: круглая, плоская - равномерно рассеивает свет, если используется подсветка

Совместимость и монтаж

Кнопка montируется на лицевую панель через отверстие диаметром 22,5 мм. Для установки требуется только отвертка - фиксируется с помощью резьбового крепления внутри корпуса. Передние кольца из металла обеспечивают герметичность и эстетичный вид. Совместима с любыми панелями толщиной до 6 мм. Не требует дополнительных адаптеров или кронштейнов.

Безопасность и стандарты

Изделие соответствует требованиям EN 60947-5-1 и IEC 60947-5-1 для аппаратов управления. Цветовая маркировка "красный STOP" соблюдает стандарт ISO 13850 - гарантирует быструю реакцию оператора в аварийной ситуации. Защита IP65 позволяет использовать в помещениях с повышенной влажностью, пылью, при мойке оборудования.

Преимущества

• Металлический корпус выдерживает удары, вибрации и химические воздействия
• Самовозврат исключает необходимость ручного возврата - снижает риск человеческой ошибки
• Высокая степень защиты IP65 делает кнопку пригодной для использования вне закрытых шкафов
• Винтовое подключение надёжнее, чем быстросъёмные клеммы, особенно в условиях вибраций
• Чёткая маркировка "STOP" минимизирует вероятность неверного действия

Ограничения применения

• Не предназначена для частого циклического использования - оптимальна для аварийных ситуаций, а не для регулярного запуска/останова
• Не имеет встроенной подсветки - если требуется визуальная индикация состояния, нужен внешний источник света
• Не работает как коммутирующее устройство для нагрузки выше 380 В - нельзя использовать в высоковольтных цепях
• Подходит только для монтажа на панели - не является встраиваемой кнопкой для глубоких ниш

Примеры использования

• Экстренная остановка станка ЧПУ на заводе
• Аварийный выключатель на конвейере пищевого производства
• Кнопка "STOP" в распределительном шкафу на складе
• Управление насосной станцией в канализационном узле
• Остановка лифта или эскалатора в общественных местах

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует минимального зазора, чтобы не деформировать металл панели
• При подключении используйте провода сечением 0,5–2,5 мм2 - соответствует возможностям винтовых клемм
• Не затягивайте винты слишком сильно - можно повредить резьбу или изоляцию
• Для длительной работы в агрессивной среде рекомендуется периодически проверять целостность уплотнений
• Если кнопка устанавливается на открытой площадке, убедитесь, что она не подвергается постоянному прямому потоку воды - IP65 не гарантирует долговременное погружение
