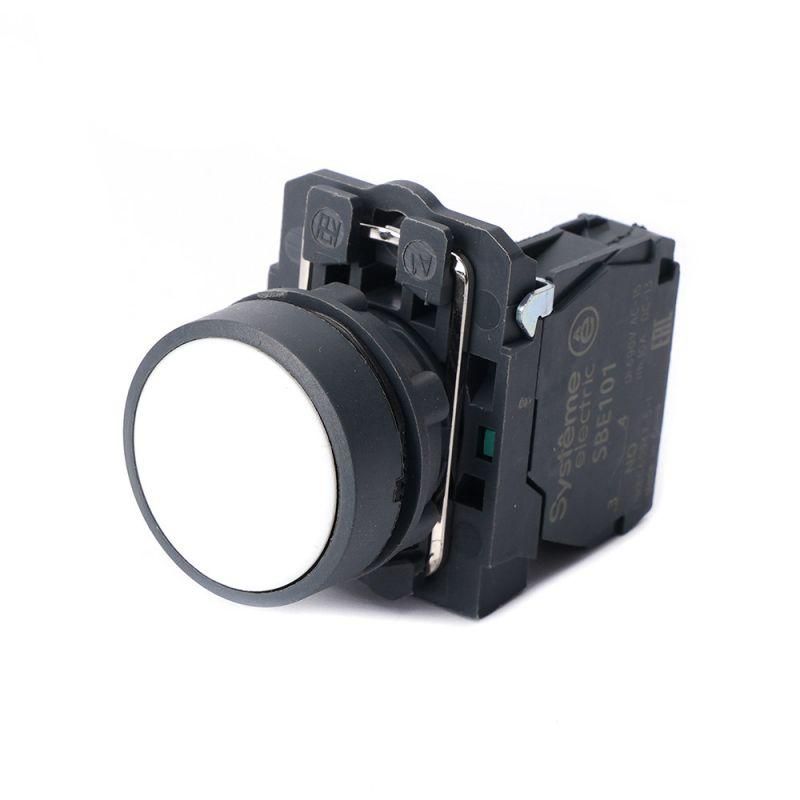

Кнопка модульная SB5 в сборе 22мм с возвратом пластик 1НО бел. SE SB5AA11 APC

Кнопка в сборе модульная 22мм белая с возвратом пластик 1НО SE - это надёжное устройство управления для промышленного оборудования, выполненное в компактном пластиковом корпусе с самовозвратом и степенью защиты IP65. Бренд Systeme Electric и артикул sb5aa11 обеспечивают совместимость со стандартными решениями системы SB5.

Назначение и область применения

Эта кнопка предназначена для ручного управления электрическими цепями: запуска, остановки или сигнализации на оборудовании. Подходит для установки в панели управления станков, конвейеров, систем автоматизации, щитов распределения и других промышленных устройств. Применяется там, где требуется однократное активирование цепи с последующим автоматическим возвращением в исходное положение.

Технические характеристики

• Диаметр монтажного отверстия: 22,5 мм - требует точной подготовки отверстия в панели
• Тип механизма: Самовозврат - после нажатия кнопка возвращается в исходное положение за счёт внутренней пружины
• Количество контактов: 1 нормально открытый (1НО) - замыкает цепь только при нажатии
• Рабочее напряжение: до 380 В - подходит для трёхфазных сетей промышленного типа
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Метод монтажа: На лицевую панель - фиксируется через отверстие с помощью зажимного кольца
• Подключение: Винтовые клеммы - удобны для многожильных и одножильных проводов
• Цвет: Кнопка - белая, переднее кольцо - чёрное - обеспечивает контрастную визуальную идентификацию
• Форма толкателя: Цилиндрический - равномерное давление при нажатии
• Конструкция: Плоская, с круглой линзой - минимализированная форма для компактных панелей

Совместимость и монтаж

Кнопка в сборе модульная 22мм белая с возвратом пластик 1НО SE совместима с панелями, имеющими отверстие диаметром 22–23 мм. Монтаж выполняется путём вставки корпуса в отверстие и затяжки внешнего зажимного кольца - не требует сварки или клепки. Для правильной установки проверьте глубину панели: она должна позволить свободно разместить заднюю часть кнопки без перегрузки кабелей. Винтовые клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям к защите IP65, что делает его пригодным для работы в условиях повышенной запылённости и влажности. Напряжение 380 В позволяет использовать её в промышленных сетях без дополнительных преобразователей. Конструкция выполнена из прочного пластика, устойчивого к механическим воздействиям и химически агрессивным средам, характерным для заводских условий.

Преимущества

• Унифицированная конструкция - совпадает с сериями SB5, легко заменяется аналогичными изделиями
• Высокая герметичность IP65 - снижает риск отказа в сложных условиях
• Яркая цветовая схема (белая кнопка + чёрное кольцо) - улучшает узнаваемость и безопасность оператора
• Простое винтовое подключение - не требует специнструментов и позволяет быстро заменить провода
• Пластиковый корпус - легче металлических аналогов, не создаёт паразитных потенциалов

Ограничения применения

• Не предназначен для частого циклического использования более 1000 раз/час - возможен быстрый износ пружины
• Не работает как импульсный переключатель - только моментальное замыкание при нажатии
• Не имеет световой индикации - нельзя использовать как сигнал состояния без внешних ламп
• Запрещено погружение в жидкости - IP65 не гарантирует защиту при длительном контакте с водой
• Не рекомендовано использование в взрывоопасных зонах - отсутствует взрывозащита Ex

Примеры использования

• Кнопка старта/стоп на панели станка ЧПУ
• Аварийная остановка на конвейере
• Управление освещением в производственном цехе
• Сигнализация начала процесса в системе контроля качества
• Локальный выключатель в распределительном щите

Практические советы

• Перед монтажом проверьте диаметр отверстия - 22,5 мм требует точного сверления; слишком маленькое отверстие повредит корпус, слишком большое - нарушит герметичность
• При подключении используйте наконечники на проводах - это предотвращает ослабление контакта при вибрации
• Не затягивайте винты чрезмерно - можно повредить контактную группу внутри
• Если кнопка используется в местах с высокой влажностью, периодически проверяйте состояние уплотнений и клемм
• Для долговечности избегайте ударных нагрузок на толкатель - даже при наличии возврата механизм чувствителен к перегрузкам
