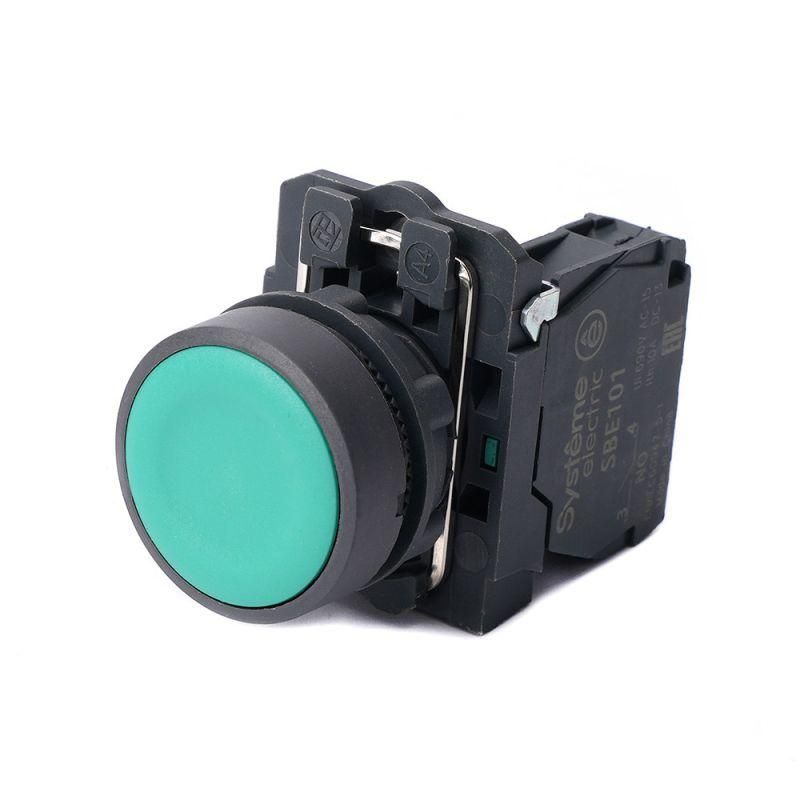

Кнопка модульная SB5 в сборе 22мм с возвратом пластик 1НО зел. SE SB5AA31 APC

Кнопка модульная в сборе 22мм зеленая с возвратом пластик 1НО SE - это надежный элемент управления с механическим самовозвратом, предназначенный для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aa31 указывают на принадлежность к серийной линейке SB5, которая используется в промышленной автоматизации.

Назначение и область применения

Эта кнопка служит для ручного запуска, остановки или активации процессов в промышленном оборудовании. Её используют там, где требуется однократное действие с автоматическим возвращением в исходное положение - например, включение насоса, срабатывание аварийного стопа или запуск цикла на станке. Подходит для монтажа в щитах управления, пультах оператора, конвейерах и других системах, требующих простой и долговечной кнопки управления.

Технические характеристики

• Диаметр отверстия для монтажа: 22,5 мм
• Тип контакта: один нормально открытый (1НО)
• Рабочее напряжение: до 380 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Форма толкателя: цилиндрический, плоский
• Цвет: зелёный корпус, чёрное переднее кольцо
• Материал корпуса: пластик
• Способ подключения: винтовые клеммы
• Количество элементов управления: один
• Переключающие контакты: отсутствуют - только 1НО

Совместимость и монтаж

Кнопка 22мм зеленая с возвратом пластик 1НО SE устанавливается в круглое отверстие диаметром 22,5 мм на лицевой панели. Для фиксации используется переднее кольцо из пластика, которое затягивается с тыльной стороны. Монтаж не требует специальных инструментов - достаточно отвертки для подключения проводов к винтовым клеммам. Совместима со стандартными панелями, выполненными под монтаж элементов серии SB5. Не совместима с отверстиями меньшего диаметра - точный размер 22,5 мм важен для плотной посадки.

Безопасность и стандарты

Защита IP65 обеспечивает работу в условиях повышенной влажности, пыли и возможных брызг воды - что соответствует требованиям для промышленных помещений. Кнопка не имеет внутренних механизмов, способных вызвать искрение при нормальной эксплуатации, поэтому безопасна в использовании в электрошкафах. Соответствует общепринятым нормам безопасности для устройств управления низковольтного оборудования.

Преимущества

• Механизм с самовозвратом гарантирует возврат в исходное состояние после нажатия - предотвращает случайную постоянную активацию
• Пластиковый корпус и переднее кольцо устойчивы к химическому воздействию и механическим повреждениям
• Ярко выраженный зелёный цвет легко отличим от остальных кнопок - удобно для быстрого определения функции
• Винтовое подключение позволяет использовать провода различного сечения без необходимости пайки
• Интегрированная конструкция - всё собрано заранее, не требует самостоятельной комплектации

Ограничения применения

• Не предназначен для частых импульсных нагрузок выше 1000 циклов/час - длительная работа в режиме “быстро-часто” снижает срок службы
• Напряжение 380 В - максимальное; использование при более высоких значениях недопустимо
• Отсутствие дополнительных контактов - нельзя использовать как переключатель с замыканием/размыканием нескольких цепей
• Не рассчитана на погружение в жидкости - IP65 не равно IP67, допускаются брызги, но не окунание
• Пластиковая конструкция менее устойчива к ударным нагрузкам по сравнению с металлическими аналогами

Примеры использования

• Запуск станка ЧПУ на производстве
• Аварийная остановка конвейера
• Включение освещения в распределительном шкафу
• Подтверждение действия на пульте управления вентиляционной системы
• Сигнализация начала цикла в пищевой промышленности

Практические советы

• При монтаже проверьте точный диаметр отверстия - даже 0,5 мм расхождения могут помешать фиксации переднего кольца
• Используйте провода сечением 0,5–2,5 мм2 - они идеально подходят для винтовых клемм этой модели
• Не используйте силу при нажатии - кнопка с возвратом не предназначена для длительного удерживания
• При групповой установке нескольких кнопок соблюдайте цветовую стандартизацию: зелёный - всегда “пуск”, красный - “стоп”
• Для условий с высокой вибрацией рекомендуется дополнительно закрепить провода на панели, чтобы избежать отрывов от клемм
