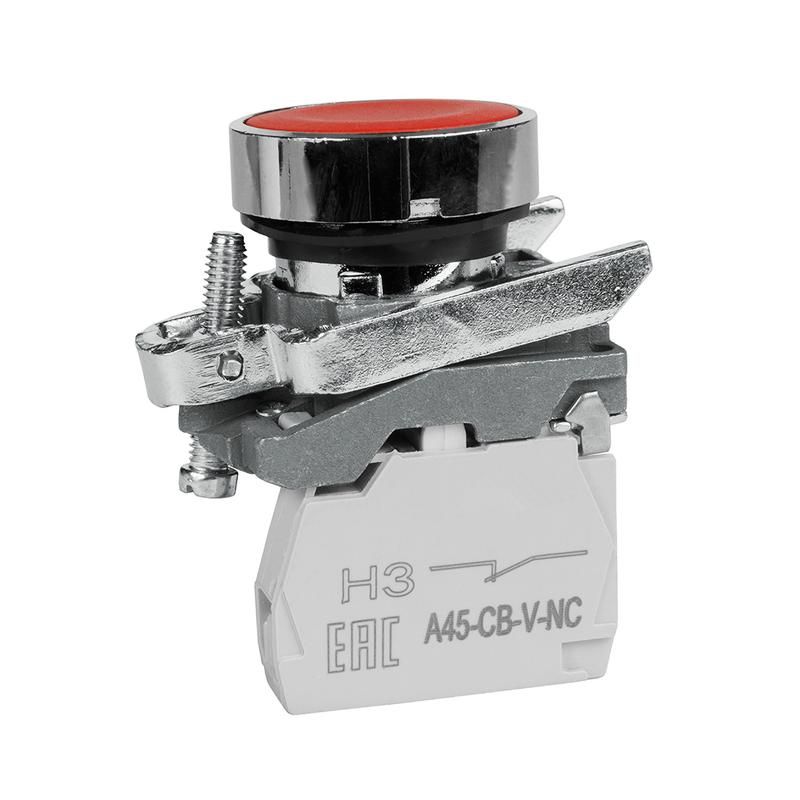

Кнопка OptiSignal D22 C4-P-401 красная металл 1НЗ XB4BA42 |332168| КЭАЗ

Кнопка нажимная OptiSignal D22 C4-P-401 красная металл 1НЗ XB4BA42 - это надёжное устройство управления с металлическим корпусом и защитой IP65, предназначенное для работы в жестких промышленных условиях. Бренд КЭАЗ обеспечивает совместимость с системами автоматизации, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Кнопка нажимная OptiSignal D22 C4-P-401 красная металл 1НЗ XB4BA42 используется для ручного управления электрическими цепями: запуск, остановка, сброс или активация сигнализации. Подходит для установки на пультах управления, станках, конвейерах, насосных станциях и других устройствах, работающих в пыльной, влажной или агрессивной среде. Применяется в машиностроении, пищевой, химической и энергетической промышленности.

Технические характеристики

• Тип контактов: один нормально замкнутый (1НЗ)
• Максимальное рабочее напряжение: 690 В AC/DC
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22,3 мм
• Тип толкателя: цилиндрический, плоский
• Цвет: красная кнопка, черное переднее кольцо
• Способ подключения: винтовые зажимы
• Рабочая температура: от –50 C до +55 C
• Количество постов: 1
• Переключающие контакты: отсутствуют - только один контакт 1НЗ

Совместимость и монтаж

Кнопка нажимная OptiSignal D22 C4-P-401 красная металл 1НЗ XB4BA42 монтируется через скобу - она фиксируется на панели без необходимости сверления больших отверстий. Диаметр отверстия 22,3 мм соответствует стандартным гнездам для кнопок серии D22. Установка возможна на металлические, пластиковые или композитные поверхности. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой проверьте соответствие глубины панели и высоты кнопки - корпус выступает над поверхностью, что обеспечивает удобное нажатие.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на коммутационную аппаратуру. Степень защиты IP65 гарантирует безопасную работу в условиях повышенной влажности, брызг, пыли и мытья водой. Материал корпуса - металл, устойчивый к механическим повреждениям и коррозии. Конструкция не содержит горючих элементов, что снижает риск возгорания при перегрузках.

Преимущества

• Высокая прочность металлического корпуса - выдерживает удары и вибрацию
• Устойчивость к экстремальным температурам - работает даже в холодильных камерах и на открытых площадках
• Защита IP65 позволяет использовать в местах с частым мытьём оборудования
• Ярко-красный цвет и чёткое переднее кольцо обеспечивают быстрое распознавание функции
• Простое винтовое подключение - не требует специальных инструментов

Ограничения применения

• Не предназначена для управления силовыми цепями выше 690 В - превышение напряжения вызывает пробой контактов
• Отсутствуют переключающие контакты - нельзя использовать как переключатель режимов, только как импульсный сигнал
• Фиксация на скобу требует наличия жёсткой опорной поверхности; на тонких или гибких панелях возможна деформация
• Не рекомендовано применение в средах с постоянным погружением в жидкости - IP65 не обеспечивает герметичность при длительном подводе

Примеры использования

• Остановка станка на производстве - красная кнопка легко узнаваема как аварийный останов
• Сброс системы контроля качества на конвейере
• Активация сигнала тревоги в холодильном цеху
• Ручной запуск насоса в канализационной насосной станции
• Управление освещением в сыром помещении (например, мойка авто)

Практические советы

• При монтаже убедитесь, что толкатель свободно движется - не допускайте заклинивания из-за перекоса панели
• Для многократного использования в вибрационных средах затяните винтовые клеммы с усилием 0,4–0,5 Нм
• Если требуется несколько кнопок - выбирайте модели с одинаковым типом крепления (скоба) для единых технологических решений
• Проверяйте целостность переднего кольца - при повреждении теряется защита и эстетика
• Кнопка OptiSignal D22 C4-P-401 красная металл 1НЗ XB4BA42 совместима с другими изделиями серии OptiSignal - можно собирать унифицированные пульты
