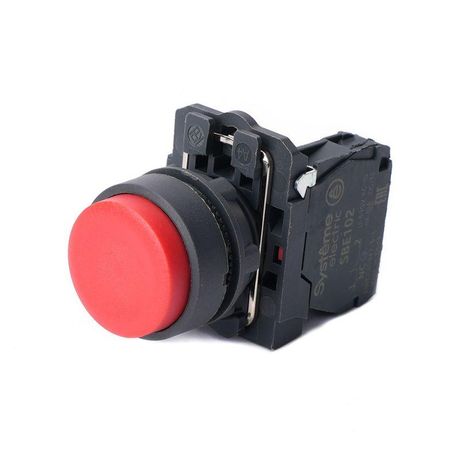

Кнопка модульная SB5 в сборе 22мм выступающая с возвратом пластик 1НО красн. SE SB5AL42 APC

Кнопка в сборе модульная 22мм выступающая с возвратом пластик 1НО SE (артикул sb5al42, бренд Systeme Electric) - это надёжное устройство управления с механическим самовозвратом, предназначенное для установки на панели оборудования. Подходит для частого ручного воздействия в условиях пыли, влаги и промышленной среды.

Назначение и область применения

Эта кнопка используется для ручного запуска, остановки или сигнализации в системах автоматизации. Её применяют в панелях управления станков, конвейеров, насосных станций, шкафах распределения электроэнергии и других промышленных устройствах. Красный цвет указывает на команду “останов”, зелёный - на “пуск”. Модульная конструкция позволяет легко заменить её в уже смонтированном оборудовании.

Технические характеристики

• Тип механизма: самовозврат - после нажатия возвращается в исходное положение без внешней помощи
• Контакты: 1 нормально открытый (1НО) - цепь замыкается только при нажатии
• Напряжение: до 380 В - подходит для сетей переменного тока промышленного класса
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Тип толкателя: цилиндрический выступающий - обеспечивает удобное нажатие даже в перчатках
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Материал корпуса: пластик - легкий, устойчивый к химическим веществам, не проводит ток
• Цвет: красный/зелёный - двойная окраска для визуального различения функций
• Форма линзы: круглая - равномерное рассеивание света при использовании с индикацией
• Способ монтажа: на лицевую панель - фиксируется через отверстие с помощью крепёжной гайки
• Подключение: винтовые зажимы - совместимы с медными жилами до 2,5 мм2

Совместимость и монтаж

Кнопка sb5al42 совместима со всеми стандартными монтажными рамками и панелями, имеющими отверстие 22–23 мм. Для установки просверливается отверстие точно по размеру 22,5 мм. После вставки кнопки закручивается крепёжная гайка с тыльной стороны. Переднее кольцо из пластика плотно прилегает к поверхности панели, предотвращая попадание грязи. Нельзя использовать в местах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном контакте с водой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 обеспечивает безопасную работу в помещениях с повышенной влажностью, пылью и возможными брызгами. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Не предназначено для взрывоопасных зон.

Преимущества

• Удобный выступающий толкатель - легко нажимать даже в перчатках или при ограниченном доступе
• Пластиковый корпус снижает риск поражения током и уменьшает вес
• Двухцветная линза - сразу видно, какую функцию выполняет кнопка
• Модульная конструкция - можно менять без демонтажа всей панели
• Надёжная герметизация IP65 - долгий срок службы в сложных условиях

Ограничения применения

• Не подходит для установки во взрывоопасных зонах (не имеет взрывозащиты)
• Напряжение 380 В - нельзя использовать в высоковольтных цепях выше этого значения
• IP65 не обеспечивает герметичность при погружении - не годится для работы под водой
• Пластиковая конструкция менее устойчива к механическому удару, чем металлическая
• Нет встроенной индикации - требуется внешний источник света для подсветки

Примеры использования

• Кнопка “Стоп” на станке ЧПУ - красный цвет, быстрый сброс
• Кнопка “Пуск” на конвейере - зелёный цвет, однократное замыкание цепи
• Аварийная остановка в пищевой промышленности - благодаря IP65 легко моется
• Управление освещением в подвале или на складе - компактная установка в щите

Практические советы

• Перед монтажом проверьте диаметр отверстия - 22,5 мм требует точного сверления; меньшее отверстие не позволит вставить кнопку, большее - вызовет люфт
• При подключении используйте кабель сечением не более 2,5 мм2 - большие жилы не войдут в винтовые зажимы
• Для увеличения срока службы избегайте частых ударов по толкателю - механизм самовозврата рассчитан на регулярное, но не агрессивное использование
• Если нужна подсветка - выбирайте модели с отдельным входом для LED, так как эта кнопка не имеет встроенного освещения
• При замене старой кнопки - убедитесь, что тип контакта (1НО) соответствует вашей схеме управления
