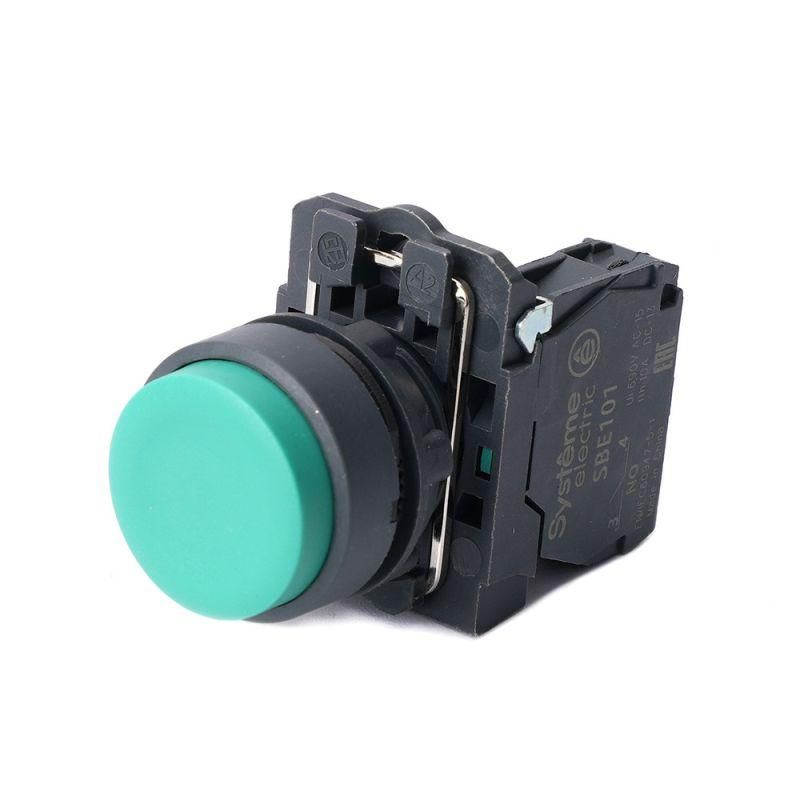

Кнопка модульная SB5 в сборе 22мм выступающая с возвратом пластик 1НО зел. SE SB5AL31 APC

Кнопка в сборе модульная 22мм выступающая зеленая с возвратом пластик 1НО SE от бренда Systeme Electric (артикул sb5al31) предназначена для ручного управления и сигнализации в промышленном оборудовании. Её компактный пластиковый корпус, высокий толкатель и степень защиты IP65 делают её надёжной для установки на панели в условиях запылённости и влаги.

Назначение и область применения

Эта кнопка используется для передачи команд в цепи управления - например, запуск, остановка или аварийное отключение оборудования. Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и других устройствах, где требуется простой и наглядный способ ручного воздействия. Цвет зелёный соответствует стандарту IEC 60073 для обозначения команд «пуск» или «включить».

Технические характеристики

• Диаметр корпуса: 22,5 мм - обеспечивает совместимость со стандартными отверстиями 22 мм
• Конструкция: выступающий цилиндрический толкатель - удобен для нажатия даже в перчатках
• Тип контактов: 1 нормально открытый (1НО) - замыкает цепь при нажатии, размыкает при отпуске
• Рабочее напряжение: до 380 В переменного тока - подходит для промышленных сетей
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Материал корпуса: пластик - легкий, химически стойкий, не проводит ток
• Наличие кольца: да - позволяет легко отличить кнопку визуально и тактильно
• Форма линзы: круглая - равномерное освещение при использовании с индикацией
• Способ монтажа: на лицевую панель - через стандартное отверстие 22 мм
• Тип подключения: винтовые зажимы - надёжное соединение с медными проводами до 2,5 мм2
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания

Совместимость и монтаж

Кнопка sb5al31 устанавливается в панели с отверстием диаметром 22 мм. Для монтажа достаточно просверлить отверстие, вставить кнопку до щелчка и затянуть контргайку сзади. Кольцо вокруг толкателя предотвращает случайное выскальзывание. Подключение осуществляется через два винтовых зажима - L (фаза/команда) и N (нейтраль/обратный провод). Не требует специальных инструментов. Совместима с другими элементами серии SB5 от Systeme Electric.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления согласно IEC 60947-5-1. Степень защиты IP65 гарантирует работу в средах с повышенной влажностью, пылью и возможным мытьём. Материал корпуса не поддерживает горение и соответствует UL94 V-2. Напряжение 380 В допускает использование в трёхфазных системах без дополнительных преобразователей.

Преимущества

• Высокий толкатель снижает риск неверного нажатия соседних кнопок
• Пластиковый корпус не создаёт паразитных потенциалов и безопасен при работе с малым током
• Возвратный механизм обеспечивает автоматическое восстановление состояния без механической фиксации
• Кольцо повышает узнаваемость цветовой сигнализации в сложных условиях
• Унифицированная конструкция позволяет заменить аналогичные модели без изменения панели

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP65 не эквивалентен IP67/IP68
• Не имеет внутреннего освещения - для световой индикации требуется внешний источник
• Подходит только для коммутируемых нагрузок до 380 В; для более высоких напряжений нужна другая модель
• Не рекомендован для частого ручного воздействия выше 1000 циклов в час - длительная эксплуатация при такой нагрузке сокращает срок службы
• Отсутствие фиксации исключает возможность использования как аварийную кнопку типа «застопорить»

Примеры использования

• Запуск станка ЧПУ на производственной линии
• Остановка конвейера при аварийной ситуации
• Активация системы вентиляции в помещении с контролируемым микроклиматом
• Переключение режима работы насосной станции
• Общий пуск в распределительном шкафе на объекте ЖКХ

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна плотно сесть, но не деформировать корпус
• Используйте провода сечением не более 2,5 мм2 - большие жилы плохо фиксируются в винтовых зажимах
• Для долговечности избегайте ударных нагрузок на толкатель - он рассчитан на регулярное нажатие, а не на механическое воздействие
• Если планируете использовать несколько кнопок рядом - соблюдайте минимальный интервал между отверстиями (не менее 30 мм), чтобы не мешать друг другу
• Проверяйте соответствие цвета кнопки функции: зелёный - всегда «пуск», красный - «остановка». Это важно для безопасности операторов
