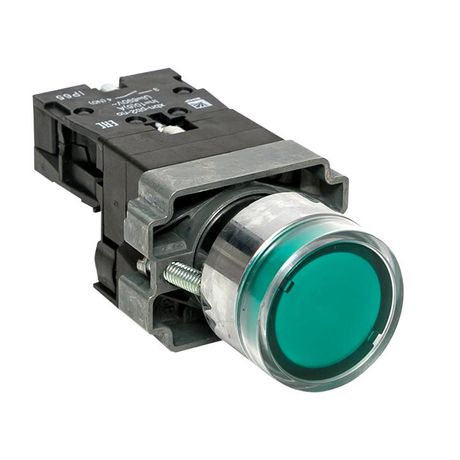

Кнопка BA31 с подстветкой 230В зеленая NO IP65 PROxima | xb2-bw31-230-65 EKF

Кнопка BA31 с подсветкой 230В зеленая NO IP65 от EKF - это надежный элемент управления с индикацией состояния, подходящий для установки в пультах и распределительных щитах. Артикул xb2-bw31-230-65 обеспечивает управление цепями переменного тока на 230 В с самовозвратом и защитой IP65.

Назначение и область применения

Кнопка BA31 с подсветкой используется для ручного включения оборудования через нормально замкнутый контакт (NO). Подсветка зеленым цветом сигнализирует о том, что цепь активна. Применяется в системах управления станков, конвейеров, насосов, вентиляторов, а также в постах управления, вводно-распределительных устройствах и аппаратуре автозапуска резерва.

Технические характеристики

• Напряжение питания: 230 В переменного тока (частота 50/60 Гц)
• Тип контакта: один нормально открытый (NO)
• Подсветка: да, зеленая, питание совмещено с цепью управления
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22 мм
• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение
• Форма кнопки: плоская, с металлическим передним кольцом
• Линза: квадратной формы, равномерно рассеивает свет
• Толкатель: цилиндрический, с гладкой поверхностью
• Количество постов: 1
• Переключающие контакты: отсутствуют - только один контакт NO

Совместимость и монтаж

Кнопка BA31 с подсветкой 230В зеленая NO IP65 монтируется в панели с отверстием диаметром 22 мм. Для фиксации используется резьбовое крепление внутри корпуса. Переднее кольцо из металла обеспечивает прочную посадку и долговечность. Кабель подключается к двум клеммам: одна - для фазы, вторая - для нуля (питание подсветки). Учитывайте, что подсветка работает только при наличии напряжения 230 В в цепи управления - она не является индикатором состояния нагрузки, а показывает, включена ли кнопка в сеть.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, предназначенного для работы в условиях повышенной запыленности и влажности. Защита IP65 позволяет использовать кнопку в помещениях с высокой влажностью, на улице под навесом, в цехах с мойкой оборудования. Соответствие стандартам IEC 60947-5-1 обеспечивает надежность коммутационных процессов.

Преимущества

• Металлическое переднее кольцо повышает механическую стойкость и эстетичность
• Квадратная линза обеспечивает равномерное свечение без бликов
• Самовозвратный механизм исключает необходимость удерживания кнопки
• Высокая степень защиты IP65 снижает риск отказа в сложных условиях
• Зеленый цвет подсветки соответствует международному стандарту “вкл.” / “готов”

Ограничения применения

• Не подходит для управления мощными нагрузками - только для коммутации сигналов и управления цепями контроля
• Подсветка требует наличия сети 230 В - нельзя использовать в цепях низкого напряжения (например, 24 В)
• Отсутствуют дополнительные контакты - нельзя применить как переключатель режимов или для блокировок
• Не рекомендовано использование в средах с постоянным воздействием прямых струй воды или погружением

Примеры использования

• Управление пуском конвейера в пищевом цехе - зеленая подсветка показывает, что система готова к работе
• Кнопка старта на станке с ЧПУ - включение цикла при нажатии
• Ручной запуск вентилятора в помещении с высокой влажностью (ванная, сушилка)
• Элемент управления в шкафу автоматического включения резерва (АВР)

Практические советы

• При монтаже проверьте глубину панели - корпус кнопки выступает за пределы отверстия, требуется свободное пространство для крепления
• Не используйте кнопку в качестве главного выключателя - она не рассчитана на отключение больших токов
• Для длительной службы избегайте попадания масел и химических растворителей на поверхность линзы
• Если нужна индикация “останов”, выберите красную версию - зеленая всегда означает “активно”
• Проверяйте соответствие напряжения сети 230 В - при использовании с трансформатором или стабилизатором возможны проблемы с яркостью подсветки
