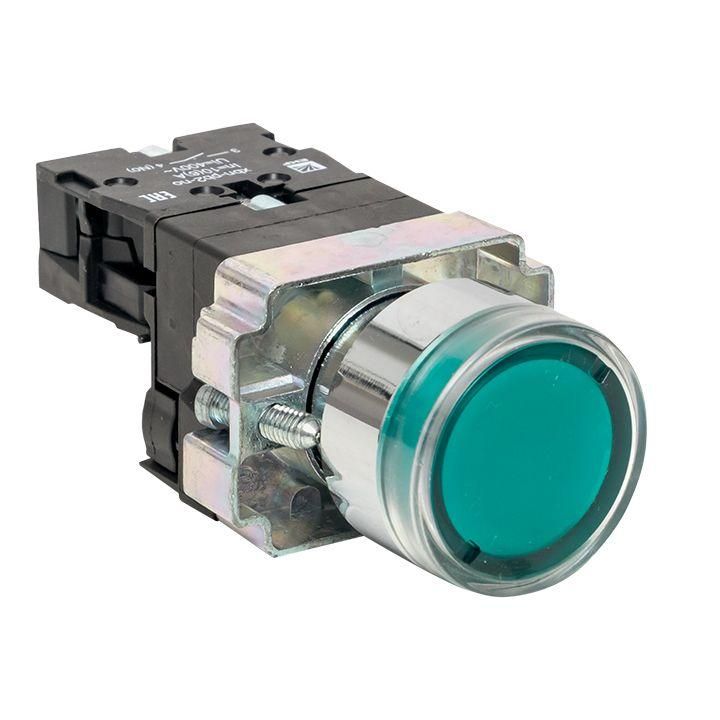

Кнопка BA31 с подстветкой 230В зеленая NO PROxima | xb2-bw31-230 EKF

Кнопка нажимная EKF BA31 с подсветкой 230 В - устройство для ручного управления оборудованием и индикации состояния цепи. Зелёный цвет и плоская форма позволяют легко определить её функцию, а наличие подсветки обеспечивает видимость в условиях слабого освещения. Артикул xb2-bw31-230 соответствует сериям PROxima и EKF.

Назначение и область применения

Кнопка нажимная EKF BA31 используется для запуска, остановки или сигнализации работы оборудования через замыкание электрической цепи. Подходит для установки в кнопочные посты, щиты управления, системы автоматического включения резерва и станции управления приводами. Применяется там, где требуется визуальная индикация активного состояния - например, для обозначения “пуск” или “работает”.

Технические характеристики

• Напряжение питания подсветки: 230 В переменного тока
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 0
• Переключающие контакты: отсутствуют - только коммутирующий контакт
• Тип фиксации: без фиксации (кнопка возвращается в исходное положение после отпускания)
• Форма линзы: круглая
• Тип толкателя: цилиндрический
• Материал переднего кольца: металл
• Цвет кнопки: зелёный
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Габаритные размеры: 22×22×5 мм
• Частота сети: 50–60 Гц

Совместимость и монтаж

Кнопка EKF BA31 монтируется в панели с отверстием диаметром 22 мм. Установка осуществляется через переднее металлическое кольцо, которое фиксируется гайкой с тыльной стороны. Для подключения используются два провода: один - к контакту NO, второй - к подсветке. Подсветка работает параллельно с контактами, поэтому питание 230 В подаётся одновременно на цепь управления и на LED. Не требует внешних резисторов или преобразователей.

Безопасность и стандарты

Устройство соответствует требованиям к управляемому оборудованию в соответствии с ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 допускает использование в помещениях с контролируемой средой - без воздействия брызг, пыли высокой концентрации или влаги. Не предназначен для наружной установки или агрессивных сред.

Преимущества

• Яркая зелёная подсветка повышает узнаваемость в составе группы кнопок
• Металлическое переднее кольцо обеспечивает прочную фиксацию и долгий срок службы
• Простая конструкция без переключающих контактов снижает вероятность отказа
• Подсветка интегрирована - не нуждается во внешнем модуле
• Работает напрямую от сети 230 В - не требует блока питания

Ограничения применения

• Не подходит для условий с возможностью попадания воды, пыли или масла - IP40 недостаточен для цехов с повышенной запылённостью или влажностью
• Отсутствие фиксации делает её непригодной для режимов “включено постоянно” - только импульсное управление
• Нет НЗ контактов - нельзя использовать для сигналов “останов” или “авария”, если требуется размыкание цепи
• Подсветка рассчитана только на 230 В - не совместима с системами на 24 В без изменения схемы

Примеры использования

• Кнопка “Пуск” на пульте станка - зелёный свет показывает, что система готова к работе
• Индикация включения насоса в системе водоснабжения
• Активация конвейера в логистическом комплексе
• Сигнал “рабочий режим” в распределительном шкафу

Практические советы

• При монтаже проверьте глубину панели - корпус кнопки имеет толщину 5 мм, но с креплением потребуется минимум 8–10 мм свободного места за панелью
• Для надёжной работы подсветки используйте провода сечением не менее 0,75 мм2
• Если необходимо применить кнопку в условиях повышенной влажности - выберите модель с IP65 или выше
• При групповой установке нескольких кнопок убедитесь, что цветовая кодировка соответствует вашей схеме (зелёный = пуск, красный = стоп)
• Не затягивайте крепёжную гайку слишком сильно - можно повредить пластиковую основу внутри корпуса
