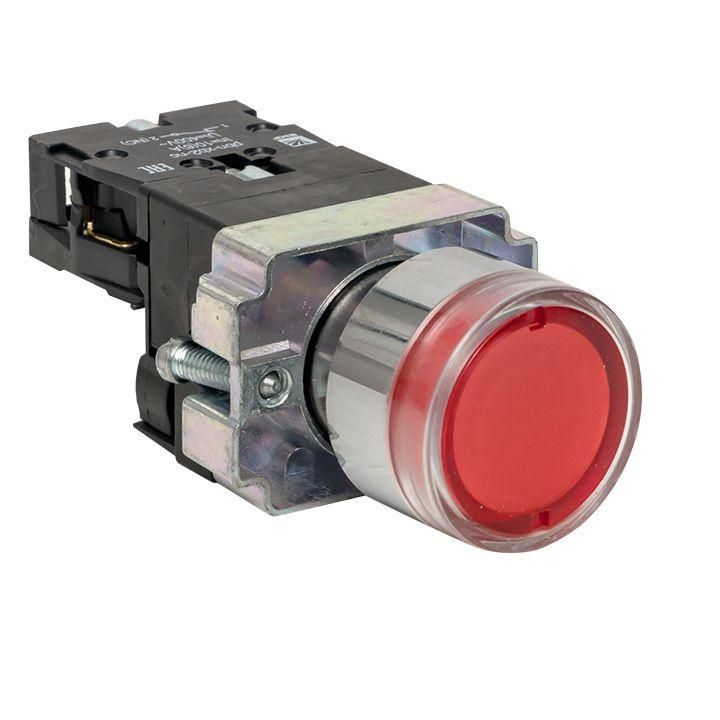

Кнопка BA42 с подстветкой 230В красная NC EKF PROxima | xb2-bw42-230

Кнопка нажимная с подсветкой EKF XB2-BW42-230 - устройство для ручного управления оборудованием и визуальной индикации состояния цепи. Красная подсветка сигнализирует о активном состоянии, а механическая фиксация позволяет удерживать кнопку в нажатом положении без постоянного давления.

Назначение и область применения

Кнопка EKF XB2-BW42-230 используется для запуска, остановки или изменения режима работы оборудования через замыкание электрической цепи. Подсветка показывает, что кнопка находится в активном состоянии - например, когда оборудование работает или включён аварийный режим. Применяется в системах управления: посты кнопочные, щиты распределительные, станции управления приводами, системы АВР. Удобна там, где важно визуально определить состояние управления даже при слабом освещении.

Технические характеристики

• Напряжение подсветки: 230 В переменного тока (50/60 Гц)
• Тип контакта: нормально замкнутый (NC) - один контакт
• Количество управляющих элементов: 1
• Переключающие контакты: отсутствуют - кнопка не переключает, только замыкает/размыкает
• Тип фиксации: с фиксацией - кнопка остаётся в нажатом положении после первого нажатия, повторное нажатие возвращает её
• Цвет линзы: красный
• Форма линзы: круглая
• Габариты: 22×22×5 мм
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Материал переднего кольца: металл
• Тип толкателя: цилиндрический

Совместимость и монтаж

Кнопка EKF XB2-BW42-230 монтируется в панели с отверстием диаметром 22 мм. Для установки требуется стандартный крепёж - зажимная гайка, которая затягивается сзади. Переднее металлическое кольцо обеспечивает плотную посадку и жесткую фиксацию в панели. Подключение проводов осуществляется к клеммам снизу - максимальное сечение жилы до 2,5 мм2. Подсветка подключается параллельно силовым контактам - при замыкании цепи загорается LED.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для бытовых и промышленных применений. Степень защиты IP40 исключает попадание твёрдых частиц размером более 1 мм, но не защищает от брызг, пыли или влаги - не рекомендуется для открытых площадок или влажных сред. Максимальное рабочее напряжение цепи - 660 В переменного и 400 В постоянного тока, согласно описанию производителя.

Преимущества

• Яркая красная подсветка легко заметна издалека - повышает безопасность при работе
• Металлическое переднее кольцо устойчиво к деформации и долговечно
• Механическая фиксация снижает нагрузку на оператора - не нужно постоянно держать кнопку нажатой
• Простая конструкция - минимум деталей, высокая надёжность

Ограничения применения

• Не подходит для помещений с повышенной влажностью, мытьём шлангами или в условиях пылевой среды - IP40 недостаточно
• Нет переключающего контакта - нельзя использовать для функций типа “вкл./выкл.” с изменением состояния цепи, только для замыкания
• Подсветка рассчитана только на 230 В - нельзя подключать к 24 В без внешнего преобразователя
• Не имеет светового индикатора в выключенном состоянии - горит только при замыкании контакта

Примеры использования

• Аварийная остановка станка - кнопка фиксируется в нажатом положении, красный свет указывает на остановку
• Включение резервного насоса в системе АВР - кнопка остаётся нажатой до сброса
• Индикация работы печи или нагревателя - подсветка горит, пока цепь замкнута
• Пульт управления в цеху - визуальный контроль состояния команды при плохом освещении

Практические советы

• При монтаже проверьте глубину панели - корпус кнопки имеет толщину 5 мм, убедитесь, что есть место для крепёжной гайки сзади
• Не используйте кнопку в качестве главного рубильника - она не предназначена для частых отключений больших токов
• Если нужна индикация в выключенном состоянии - выбирайте модель с двойной подсветкой или отдельный индикатор
• Для условий с пылью или влагой - замените на версию с IP65/IP67
• Проверяйте соответствие напряжения сети и подсветки - 230 В подсветка требует точного совпадения с сетью
