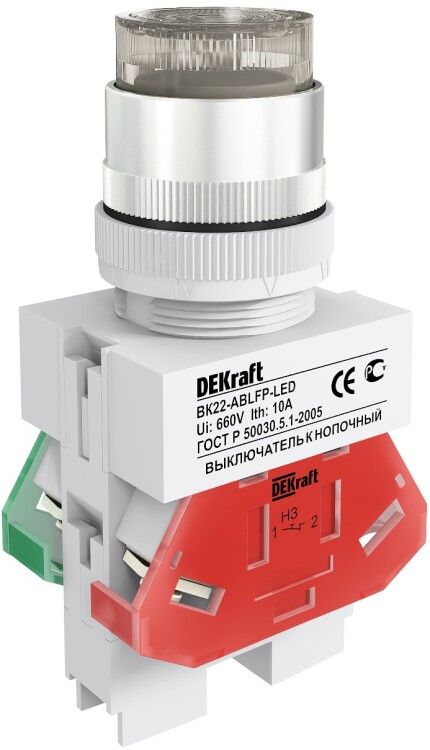

Выключатель кнопочный LED ABFP ВК-22 d22мм 220В с фиксацией бел. DEKraft 25137DEK APC

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм белый LED 220В ВK-22 от DEKraft предназначен для ручного управления электрическими цепями с индикацией состояния через светодиодную подсветку. Устройство подходит для монтажа на панелях оборудования, работает в сетях переменного тока 220 В и соответствует требованиям IEC 60947-5-1.

Назначение и область применения

Выключатель кнопочный ВK-22 используется для включения и выключения электрических цепей с сохранением установленного положения после нажатия - то есть, он имеет механическую фиксацию. Интегрированный светодиод показывает текущее состояние: горит - устройство включено, гаснет - выключено. Подходит для управления оборудованием в условиях средней запыленности и влажности. Часто применяется на станках, конвейерах, пультах управления, шкафах автоматизации и других стационарных установках.

Технические характеристики

• Тип напряжения: переменный ток (AC), 220 В
• Номинальный ток: 10 А
• Диаметр отверстия для монтажа: 22 мм
• Тип кнопки: высокий цилиндрический толкатель с фиксацией
• Подключение: винтовые зажимы для проводов
• Контакты: 1 нормально замкнутый (НО), 1 нормально разомкнутый (НА)
• Индикация: светодиодная подсветка белого цвета
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Цвет корпуса: белый, переднее кольцо - хромированное
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным климатом и повышенной влажностью
• Нормативный документ: IEC 60947-5-1

Совместимость и монтаж

Выключатель ВK-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки требуется предварительно просверлить отверстие точно по размеру - допуск не более +-0,5 мм. Кабель подключается к винтовым клеммам внутри корпуса: L/N - питание, NO/NC - нагрузка. Передние кольцо обеспечивает герметичность и эстетичный вид. Установка возможна как на неподвижные, так и на подвижные части оборудования - например, на дверцы шкафов. Напряжение питания 220 В позволяет использовать его в бытовых и промышленных сетях без преобразователей.

Безопасность и стандарты

Выключатель ABFP ВK-22 соответствует международному стандарту IEC 60947-5-1, который регламентирует безопасность и надёжность кнопочных аппаратов. Степень защиты IP54 гарантирует работу в условиях пыли и случайных брызг воды - что делает его подходящим для цехов, лабораторий и помещений с периодической влажной уборкой. Климатическое исполнение УХЛ4 указывает на возможность эксплуатации при температуре от −25C до +40C и относительной влажности до 80%. Не рекомендуется применение в взрывоопасных зонах.

Преимущества

• Механическая фиксация кнопки исключает случайное отключение - удобно для длительного включения оборудования
• Светодиодная индикация снижает риск ошибочного управления - оператор сразу видит состояние устройства
• Хромированное переднее кольцо повышает долговечность поверхности и улучшает внешний вид
• Винтовое подключение надёжно и совместимо с медными жилами любого сечения до 2,5 мм2
• Один комплект контактов (НО+НА) позволяет реализовать базовые схемы управления без дополнительных элементов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP54 не обеспечивает герметичность при затоплении
• Работает только с переменным током - нельзя использовать в цепях постоянного тока
• Номинальный ток 10 А - не подходит для управления мощными нагревателями или двигателями выше 2,2–3 кВт
• Климатическое исполнение УХЛ4 не рассчитано на экстремальные зимние условия вне помещений
• Отсутствие переключающих контактов - нельзя использовать как двухпозиционный переключатель

Примеры использования

• Запуск и остановка насоса в системе водоснабжения
• Активация конвейера на пищевом производстве
• Управление освещением в цеховой зоне
• Кнопка аварийной остановки на станке с индикацией активного режима
• Пульт управления в распределительном щите с визуальным подтверждением состояния

Практические советы

• При монтаже используйте изоляционную прокладку между корпусом и металлической панелью, чтобы избежать короткого замыкания
• Выбирайте кабель с сечением 0,75–2,5 мм2 - слишком толстые жилы плохо войдут в винтовые клеммы
• Проверьте соответствие напряжения сети 220 В +-10% - превышение может повредить светодиод
• При использовании в пыльных средах регулярно протирайте поверхность кнопки - грязь может попасть под линзу и затемнять индикацию
• Для многоканальных панелей соблюдайте одинаковый шаг между отверстиями - все выключатели ВK-22 имеют единый диаметр 22 мм
• Не закручивайте винты клемм с усилием больше 0,5 Нм - можно повредить контактные площадки
