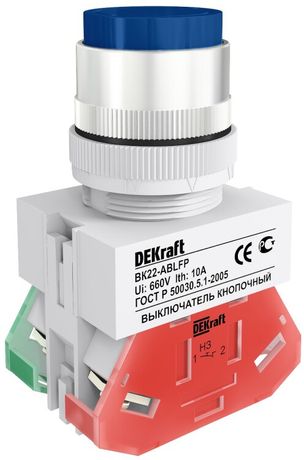

Выключатель кнопочный ABLFP ВК-22 d22мм 220В син. DEKraft 25022DEK APC

Кнопка кнопочный выключатель ABLFP 22 мм синий 220В ВК-22 от DEKraft - это надёжный самовозвратный выключатель с индикацией для управления электрическими цепями в промышленном оборудовании. Артикул 25022dek соответствует сериям ВК-22 и предназначен для монтажа на панели с защитой IP54.

Назначение и область применения

Кнопка кнопочный выключатель ABLFP 22 мм синий 220В ВК-22 используется для ручного включения и отключения электрических цепей постоянного или переменного тока. Подходит для управления станками, конвейерами, насосами, системами автоматизации и другим промышленным оборудованием. Интегрируется в панели управления, двери шкафов и корпуса машин. Благодаря наличию индикатора позволяет визуально определять состояние цепи - включено или выключено.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип тока: Переменный (AC), частота 50/60 Гц
• Тип механизма: Самовозврат - после нажатия возвращается в исходное положение
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип подключения: Винтовые зажимы - удобны для проводов сечением до 2,5 мм2
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Цвет кнопки: Синий
• Цвет переднего кольца: Хром
• Тип толкателя: Цилиндрический, выступающий - обеспечивает чёткое нажатие даже в перчатках
• Конструкция линзы: Круглая, с индикаторной лампой внутри
• Индикация: Да - встроенная лампа светится при включении цепи
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативный документ: IEC 60947-5-1

Совместимость и монтаж

Кнопка кнопочный выключатель ABLFP 22 мм синий 220В ВК-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с передним хромированным кольцом - обеспечивает плотную посадку и герметичность. Подключение осуществляется через два винтовых зажима: один для входа, второй для выхода. Совместим с проводами из меди сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвёртки. Установка возможна как на стационарные, так и на подвижные части оборудования.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам. Степень защиты IP54 гарантирует безопасную работу в помещениях с пылью, влагой или периодическими мойками. Конструкция предотвращает случайное включение и обеспечивает надёжную изоляцию токоведущих частей. Климатическое исполнение УХЛ4 допускает применение в неотапливаемых помещениях, на объектах с колебаниями температуры и влажности.

Преимущества

• Чёткая механика самовозврата - не требует удерживания
• Яркая индикация - легко определить состояние цепи в любых условиях освещения
• Защита IP54 - устойчив к пыли и брызгам, подходит для цехов и производственных участков
• Простое винтовое подключение - не нужна пайка или быстроразъёмные соединители
• Хромированное кольцо - улучшает эргономику и долговечность поверхности
• Совместим с большинством стандартных панелей - отверстие 22 мм является распространённым

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - максимальное рабочее напряжение указано в характеристиках
• Не рассчитан на постоянное использование в условиях прямого потока воды или погружения - IP54 не обеспечивает полную герметичность
• Не подходит для высокочастотных операций более 60–80 включений в минуту - риск перегрева контактов
• Не имеет функции блокировки - нельзя использовать как аварийную остановку с фиксацией
• Индикатор не заменяет внешний сигнал - не подключен к сети питания отдельно, работает только при включении цепи

Примеры использования

• Старт/стоп станка ЧПУ - кнопка включает двигатель, при отпускании - останавливает
• Управление конвейером на пищевом производстве - синий цвет соответствует стандарту безопасности
• Пульт управления насосной станцией - индикация показывает, когда насос запущен
• Шкаф управления HVAC - монтаж на дверцу для быстрого доступа
• Автоматические линии сборки - совмещение с другими элементами управления по стандарту 22 мм

Практические советы

• При монтаже проверьте глубину отверстия - толщина панели должна быть не более 5 мм, чтобы гайка смогла затянуться
• Подключайте провода строго под винты - не используйте многожильные провода без наконечников
• Не применяйте в средах с агрессивными химикатами - хромированное кольцо может повредиться
• Проверяйте целостность индикатора при первом включении - если лампа не горит, возможно нарушена цепь или контакт
• Для длительной эксплуатации рекомендуется периодически проверять затяжку винтов - особенно в вибрационных условиях
• Артикул 25022dek - единственный вариант в серии ВК-22 с синей кнопкой и индикацией; другие цвета или типы имеют другие артикулы
