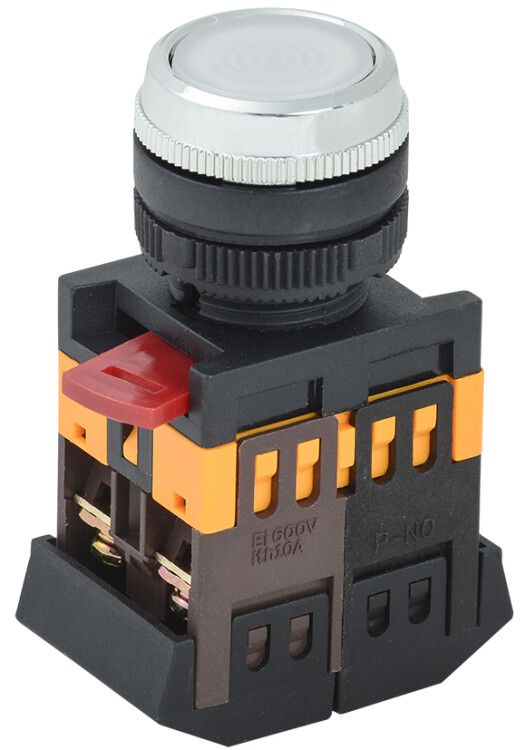

Кнопка белая ABLFS-22 1з+1р плоская с подсветкой неон 240В - BBT30-ABLFS-K01 IEK

Кнопка ABLFS-22 d22мм 1з+1р 240В неон белая от IEK — это самовозвратная кнопка с индикацией для ручного управления электрическими цепями. Подходит для установки на панели оборудования, где требуется надежное и наглядное управление с помощью одного замыкающего и одного размыкающего контакта. Артикул bbt30-ablfs-k01 соответствует серийному решению IEK для промышленной автоматизации.

Назначение и область применения

Кнопка ABLFS-22 d22мм 1з+1р 240В неон белая используется для ручного управления магнитными пускателями, реле и другими устройствами автоматики в цепях переменного или постоянного тока. Применяется в системах управления станков, конвейеров, насосов, вентиляционных установок и других промышленных объектах. Индикатор неоновой лампы позволяет визуально определять состояние кнопки — включена она или выключена.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 230 В AC/DC
• Коммутируемый ток: 10 А
• Количество контактов: 1 нормально замкнутый (1з), 1 нормально разомкнутый (1р)
• Тип лампы: неоновая, белый свет
• Механизм: самовозврат (не фиксируется, возвращается в исходное положение после отпускания)
• Тип толкателя: цилиндрический, плоская поверхность
• Подключение: винтовые зажимы
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Цвет корпуса: белый
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (работает при температуре от −40°C до +40°C, в условиях повышенной влажности)
• Нормативные документы: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка ABLFS-22 d22мм 1з+1р 240В неон белая монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Конструкция состоит из двух частей: внешней головки с индикатором и внутреннего контактного модуля, который легко снимается для обслуживания. Для подключения используются винтовые клеммы — провода зачищаются на 8–10 мм и затягиваются усилием, достаточным для плотного контакта, но без перегрузки. Установка возможна в шкафах, пультах управления, распределительных щитах.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, которые регламентируют безопасность и эксплуатационные параметры аппаратов управления. Степень защиты IP40 обеспечивает защиту от доступа к токоведущим частям посторонними предметами, но не защищает от влаги — не применяйте в сырых помещениях или на улице. Максимальное напряжение 230 В и ток 10 А не должны превышаться даже кратковременно.

Преимущества

• Чёткая визуальная индикация: неоновая лампа ярко сигнализирует о состоянии кнопки, что снижает риск ошибочных действий.
• Простая замена: контактный модуль можно заменить без демонтажа всей кнопки — экономит время при ремонте.
• Высокая механическая долговечность: срок службы 10 лет при условии соблюдения нагрузок.
• Совместимость с большинством стандартных панелей благодаря универсальному диаметру 22 мм.

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в местах с брызгами воды — IP40 недостаточно для таких условий.
• Не рекомендуется использовать в цепях с током выше 10 А или напряжением свыше 230 В — есть риск повреждения контактов.
• Не имеет функции фиксации — нельзя применять там, где требуется удержание в нажатом состоянии (например, для аварийной остановки с блокировкой).
• Неоновая лампа требует минимального тока для свечения; при очень слабых нагрузках (менее 1 мА) может не светиться.

Примеры использования

• Управление запуском и остановкой двигателя насоса через магнитный пускатель.
• Ручной сброс системы автоматики на конвейере.
• Активация режима обслуживания на станке с ЧПУ.
• Кнопка “Старт” / “Стоп” в пульте управления вентиляционной установкой.

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели — он должен точно соответствовать 22 мм. Отклонение более ±0,5 мм может вызвать люфт или трудности с фиксацией.
• При подключении используйте провода сечением 0,5–2,5 мм² — они хорошо подходят для винтовых клемм этой модели.
• Если кнопка не светится, проверьте целостность неоновой лампы и соответствие напряжения сети — слишком низкое напряжение (ниже 90 В) не обеспечит её работу.
• Для удобства сборки щита комбинируйте эту кнопку с аналогичными по дизайну изделиями IEK — единый стиль улучшает восприятие управления.
• Не используйте силу при нажатии — механизм рассчитан на легкое воздействие. Перегрузка может снизить срок службы.
