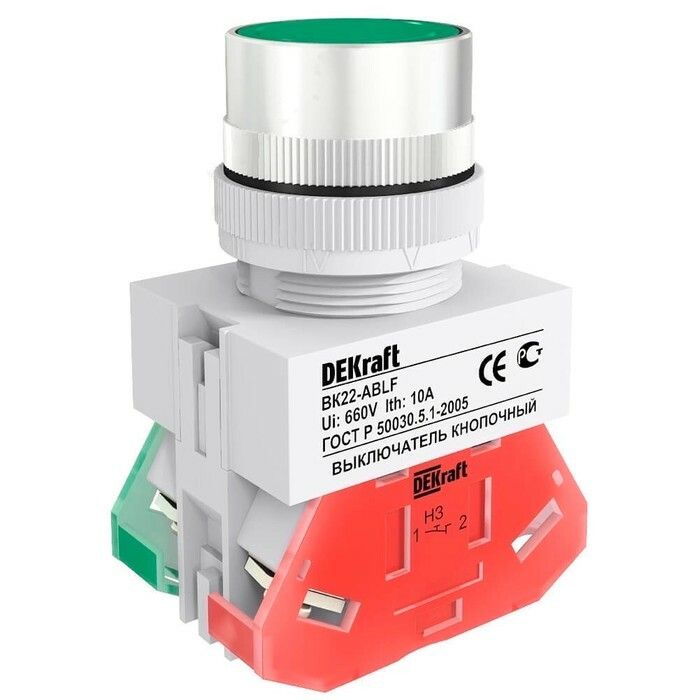

Выключатель кнопочный ВK-22 с фиксацией ABF диам. 22мм зеленый 220В - 25128DEK APC

Выключатель кнопочный с фиксацией ABF диаметр 22 мм 220В - это надёжное устройство для управления электрическими цепями с механической фиксацией положения. Бренд DEKRAFT и артикул 25128dek обеспечивают совместимость с промышленными системами, где требуется устойчивое состояние вкл/выкл без постоянного нажатия.

Назначение и область применения

Выключатель кнопочный с фиксацией ABF диаметр 22 мм 220В предназначен для ручного включения и выключения электрических цепей с сохранением установленного состояния после отпускания кнопки. Подходит для управления оборудованием, требующим длительного действия - например, запуска двигателей, вентиляторов, насосов или остановки конвейеров. Устройство применяется в промышленных щитах, на пультах управления, на дверях оборудования и других местах, где нужна надёжная фиксация положения без автоматического возврата.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Рабочее напряжение: 220 В переменного тока (частота 50/60 Гц)
• Номинальный ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип подключения: винтовые зажимы (до 2,5 мм2)
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Материал корпуса: термостойкий пластик, хромированное кольцо
• Цвет кнопки: зелёный (стандарт «включено»)
• Тип толкателя: цилиндрический, потайной
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативное соответствие: IEC 60947-5-1

Совместимость и монтаж

Выключатель кнопочный с фиксацией ABF диаметр 22 мм 220В монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Переднее хромированное кольцо обеспечивает плотную посадку и эстетичный вид. Для установки потребуется стандартный инструмент: отвертка для затяжки винтовых клемм и сверло подходящего диаметра. Кабель сечением до 2,5 мм2 легко подсоединяется к контактным зажимам. Устройство совместимо с большинством промышленных шкафов и пультов, имеющих стандартные посадочные места 22 мм.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопкам управления. Степень защиты IP54 позволяет использовать его в помещениях с возможностью попадания брызг воды и пыли - например, на производстве, в мастерских, на складах. Климатическое исполнение УХЛ4 гарантирует работу в условиях средней влажности и низких температур, что делает его пригодным для использования в неотапливаемых помещениях.

Преимущества

• Фиксированное положение кнопки исключает случайное отключение - важно для безопасной работы оборудования
• Чётко различимый зелёный цвет кнопки соответствует стандартам сигнализации «включено»
• Хромированное кольцо повышает долговечность и улучшает внешний вид
• Винтовое подключение удобно для многожильных проводов и не требует специальных наконечников
• Компактный размер и универсальная посадка позволяют устанавливать несколько единиц рядом

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - максимальное допустимое напряжение в спецификации указано как 220 В, хотя серия ВК-22 теоретически рассчитана на 660 В; для высоких значений используйте другие модели
• Отсутствует встроенная индикация - нельзя применять там, где необходимо световое указание состояния
• Не рекомендован для взрывоопасных зон - класс защиты IP54 недостаточен для категории Ex
• Не подходит для частого циклического включения/выключения более 1000 раз в час - износ механизма фиксации возрастает

Примеры использования

• Запуск и остановка станка с ЧПУ - кнопка остаётся в нажатом состоянии до ручного отключения
• Управление воздушным компрессором в ремонтной мастерской
• Аварийная остановка конвейера на пищевом производстве
• Подключение системы освещения в цеху с необходимостью постоянного включения
• Пульт управления на двери электрошкафа

Практические советы

• Перед монтажом проверьте глубину панели - толкатель потайной, поэтому отверстие должно быть точно 22 мм, иначе кольцо не будет плотно прилегать
• Используйте кабель с жилами не менее 1,5 мм2 для нагрузки 10 А - меньшие сечения вызывают нагрев
• При подключении к катушкам контакторов или реле убедитесь, что мощность нагрузки не превышает 2200 Вт (P = U × I)
• Не закручивайте винты слишком сильно - можно повредить медные клеммы
• Для обслуживания отключите питание - даже при фиксированном положении кнопки есть риск возникновения напряжения на контактах
• Если требуется индикация - выбирайте модель с лампой, так как этот вариант её не имеет
