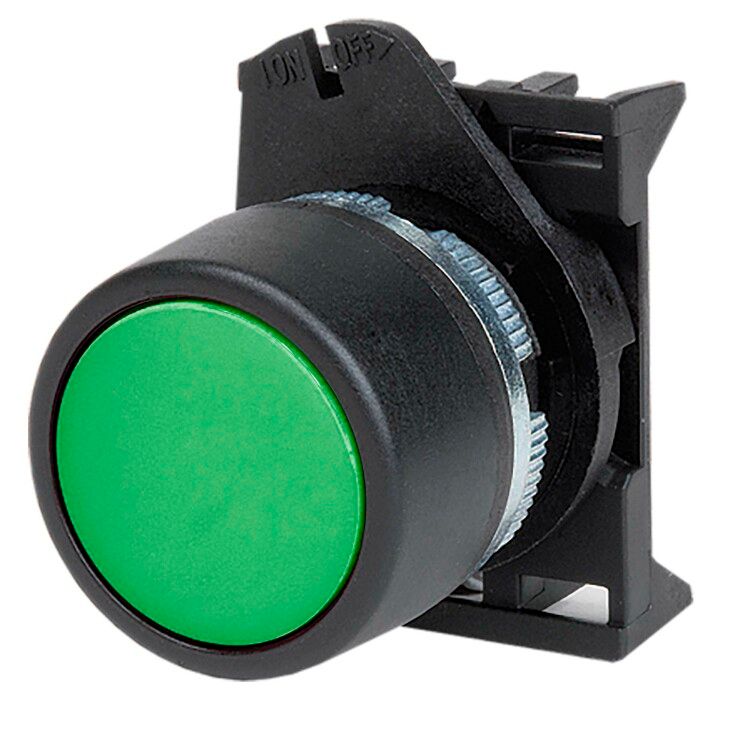

Кнопка плоская без фиксации Quadro, 22.5мм, IP65, Зеленая DKC ABHLR2

Кнопка плоская прозрачная без фиксации, зеленая от бренда DKC (ДКС), артикул abhlr2 - это простой и надежный элемент управления для ручного запуска и остановки оборудования в цепях переменного тока. Подходит для установки на панели управления благодаря защищённой конструкции IP65.

Назначение и область применения

Кнопка плоская прозрачная без фиксации, зеленая предназначена для ручного управления асинхронными электродвигателями в цепях переменного тока. Используется там, где требуется однократное нажатие без удержания - например, для запуска станка, насоса или конвейера. Прозрачная линза позволяет легко определить состояние контакта: когда кнопка нажата, свет проходит через корпус, что удобно при визуальном контроле работы системы.

Технические характеристики

• Напряжение: до 690 В переменного тока (AC)
• Тип кнопки: высокая - обеспечивает достаточный ход толкателя для надёжного замыкания контактов
• Диаметр отверстия: 22,5 мм - совместима со стандартными круглыми отверстиями в панелях
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Форма линзы: круглая - равномерное распределение света
• Количество постов: один - управление одной цепью
• Тип толкателя: цилиндр выступающий - обеспечивает четкий тактильный отклик при нажатии
• Способ монтажа: на лицевую панель - крепится через отверстие с помощью переднего кольца
• Наличие переднего кольца: да - упрощает установку и фиксацию на панели
• Диапазон рабочих температур: от -25 C до +50 C - работает в условиях холодных цехов и жарких помещений

Совместимость и монтаж

Кнопка плоская прозрачная без фиксации, зеленая устанавливается в отверстие диаметром 22,5 мм на лицевой панели. Переднее кольцо плотно фиксирует её, предотвращая проворачивание. Для подключения используются клеммы внутри корпуса - подходят провода сечением до 2,5 мм2. Убедитесь, что толщина панели соответствует глубине крепления - слишком толстые панели могут мешать установке. Монтаж не требует специальных инструментов, достаточно отвертки и проверки герметичности после установки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Защита IP65 гарантирует работу в пыльных, влажных и мытых средах - например, на пищевых производствах, в металлообработке или на логистических участках. Напряжение 690 В позволяет использовать кнопку в большинстве промышленных сетей 400–690 В. Отсутствие фиксации исключает риск случайного длительного включения - безопасно для операторов.

Преимущества

• Прозрачный корпус - визуальный контроль состояния кнопки при работе
• Защита IP65 - долгий срок службы даже в агрессивных условиях
• Удобная форма толкателя - точное и комфортное нажатие рукой
• Простая установка - не нужна сварка или сложная фиксация
• Цвет зеленый - стандартизирован как сигнал “пуск” согласно ГОСТ Р 50030.5.1

Ограничения применения

• Не предназначен для постоянного удерживания в нажатом состоянии - отсутствует фиксация
• Не рассчитана на использование в взрывоопасных зонах - нет сертификата Ex
• Не рекомендуется для цепей постоянного тока - указано только переменное напряжение AC
• Работает только в заданном температурном диапазоне (-25…+50 C); при более низких температурах материал становится хрупким

Примеры использования

• Запуск асинхронного двигателя на конвейере
• Активация насоса в системе охлаждения
• Кнопка “пуск” на пульте управления станком ЧПУ
• Локальное управление вентилятором в цеху
• Элемент управления в щите автоматизации на пищевом производстве

Практические советы

• При монтаже используйте шайбы и уплотнители, если панель имеет неровную поверхность - это сохранит степень защиты IP65
• Проверьте соответствие диаметра отверстия: 22,5 мм - не больше и не меньше; иначе кнопка abhlr2 будет болтаться или не войдёт
• Подключение проводов - соблюдайте полярность только при использовании с индикацией, хотя сама кнопка не зависит от него
• Для частого использования в условиях вибраций дополнительно закрепите провода хомутиками - чтобы нагрузка не передавалась на контактные группы
• Если нужна фиксация - выбирайте другую модель, например, с переключением типа “с фиксацией”. Кнопка плоская прозрачная без фиксации, зеленая - только импульсная.
