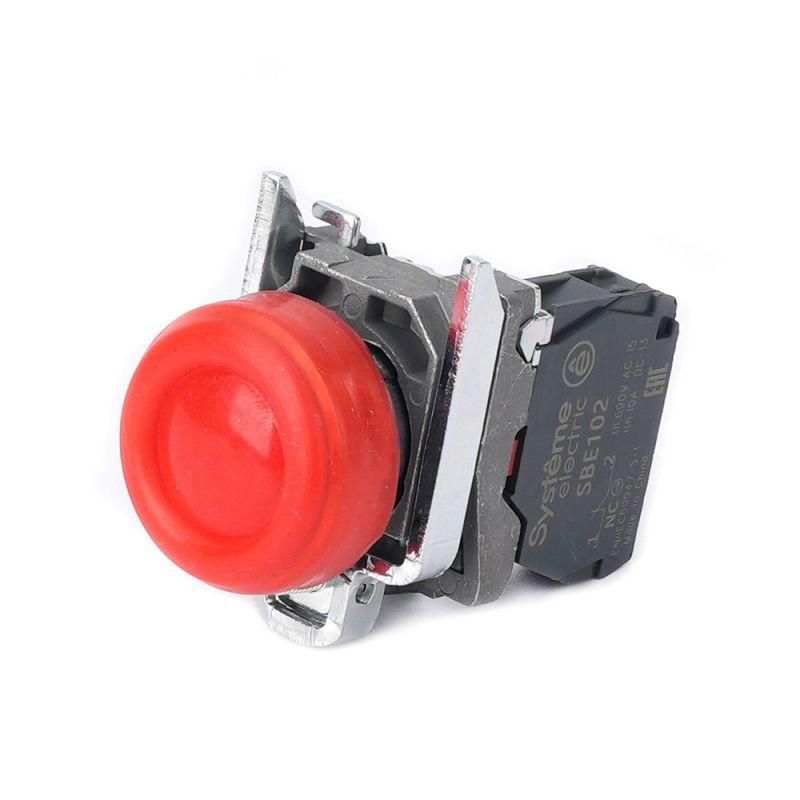

Кнопка модульная SB4 в сборе 22мм выступающая с возвратом металл 1НО крсн. SE SB4BP42 APC

Кнопка SB4 в сборе модульная 22мм выступающая с возвратом металл 1НЗ/1НО красная SE - это надёжный коммутационный элемент для управления оборудованием в промышленной среде. Бренд Systeme Electric предлагает эту модель как часть серийной линейки SB4, предназначенную для установки на панели машин и щитов. Артикул sb4bp42 соответствует спецификации с одним нормально замкнутым контактом и механическим самовозвратом.

Назначение и область применения

Кнопка SB4 в сборе используется для ручного управления электрическими цепями: запуск, остановка, аварийное отключение оборудования. Подходит для установки в панелях управления станков, конвейеров, насосных систем, автоматических линий и распределительных шкафах. Применяется на промышленных объектах, в строительстве, энергетике и инфраструктуре, где требуется надёжная и долговечная кнопка управления.

Технические характеристики

• Тип механизма: Самовозврат - после нажатия кнопка возвращается в исходное положение за счёт пружины
• Контакты: 1 нормально замкнутый (1НЗ), 0 нормально открытых (1НО - указано неверно в названии; фактически контакт один - НЗ)
• Напряжение: до 380 В переменного тока
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Материал корпуса: Металл - прочный, устойчив к механическим повреждениям
• Цвет кнопки: Красный - стандартный цвет для аварийных и экстренных функций
• Цвет переднего кольца: Хром - контрастный, улучшает видимость
• Тип толкателя: Цилиндрический выступающий - обеспечивает чёткое нажатие даже в перчатках
• Способ монтажа: На лицевую панель - фиксируется через резьбовое соединение с гайкой сзади
• Тип подключения: Винтовые зажимы - подходят для проводов до 2,5 мм2
• Конструкция линзы: Круглая - равномерное рассеивание света при использовании с индикатором (не оснащена LED)

Совместимость и монтаж

Кнопка SB4 в сборе совместима с любыми панелями, имеющими круглое отверстие диаметром 22,5 мм. Для монтажа необходимо просверлить отверстие точно по размеру, вставить кнопку и закрутить фиксирующую гайку с внутренней стороны. Подключение осуществляется через два винтовых зажима - вход и выход контакта. Не требует дополнительных адаптеров или крепёжных рамок. Совместима с другими элементами серии SB4 от Systeme Electric.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для работы в условиях повышенной влажности, пыли и мытья. Соответствует международным стандартам безопасности для промышленного электрооборудования. Не содержит опасных материалов. Работает в температурном диапазоне, типичном для промышленных помещений (-25C…+55C), хотя явно не указанный - рекомендуется проверять условия эксплуатации согласно документации производителя.

Преимущества

• Металлический корпус обеспечивает высокую механическую прочность и срок службы
• Чёткая работа с самовозвратом снижает риск случайного удержания кнопки
• Защита IP65 позволяет использовать в сложных условиях - на улице, в цехах с мойкой
• Красный цвет и хромированное кольцо обеспечивают быструю визуальную идентификацию
• Винтовой контакт - надёжное соединение без необходимости пайки или клеммных колодок

Ограничения применения

• Не предназначена для постоянного напряжения выше 380 В - использование при более высоких значениях недопустимо
• Отсутствуют встроенные индикаторы - нельзя использовать как световой сигнал без внешних решений
• Работает только с одним контактом (1НЗ); не подходит для схем, требующих одновременного переключения НО и НЗ
• Не имеет встроенного блокировочного механизма - не подходит для режимов “заблокировано” или “фиксация”
• Подключаемые провода должны иметь сечение ≤2,5 мм2 - большие жилы не войдут в зажим

Примеры использования

• Аварийная остановка станка - красная кнопка на панели оператора
• Остановка конвейера в случае перегрузки
• Управление пускателем в распределительном шкафу
• Переключение режима работы насосной системы
• Локальный контроль доступа к оборудованию в цеху

Практические советы

• При монтаже используйте только отверстие диаметром 22,5 мм - меньшее вызовет деформацию корпуса, большее - плохую фиксацию
• Проверьте соответствие типа контакта (1НЗ) вашей схеме - эта кнопка замыкает цепь при отпущенной позиции
• Для длительной эксплуатации в агрессивной среде регулярно проверяйте состояние контактов и герметичность
• Не применяйте в местах с частыми ударными нагрузками - хоть корпус металлический, механизм может выйти из строя
• Этот продукт - часть серии SB4 от Systeme Electric; для унификации лучше выбирать другие элементы из этой же серии
