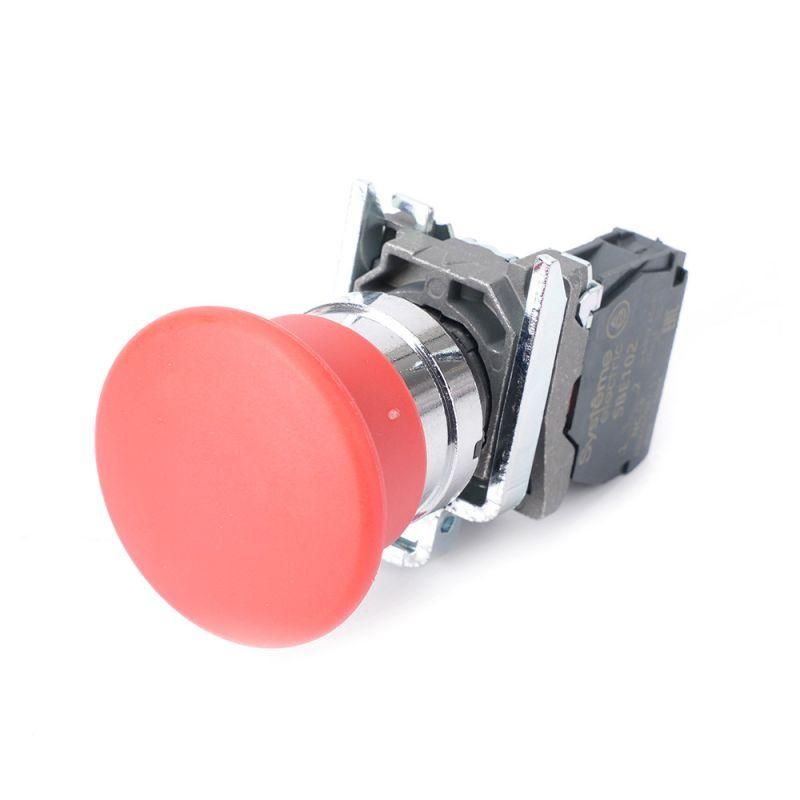

Кнопка с грибовидной головкой SB4 в сборе 22мм 40мм возвратом металл 1НЗ красн. SE SB4BC42 APC

Кнопка с грибовидной головкой SB4 в сборе 22мм 40мм красная с возвратом металл 1НЗ - это аварийный выключатель с самовозвратом, предназначенный для быстрого отключения оборудования в экстренных ситуациях. Бренд Systeme Electric и артикул sb4bc42 указывают на сертифицированную промышленную продукцию, соответствующую требованиям безопасности на производстве.

Назначение и область применения

Эта кнопка используется как аварийный останов (E-Stop) в системах управления машин и механизмов. Красный цвет и грибовидная форма позволяют легко найти и активировать её даже в условиях плохой видимости или стрессовой ситуации. Применяется в промышленном оборудовании, станках, конвейерах, шкафах управления, на объектах инфраструктуры и в строительстве.

Технические характеристики

• Тип механизма: Самовозврат - после нажатия кнопка автоматически возвращается в исходное положение
• Количество контактов: 1 нормально замкнутый (1НЗ) - цепь размыкается при нажатии, что обеспечивает безопасное отключение
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Диаметр головки: 40 мм - удобна для нажатия рукой или ладонью
• Рабочее напряжение: до 380 В - подходит для трёхфазных сетей промышленного типа
• Материал переднего кольца: Металл - устойчив к механическим повреждениям и химическим воздействиям
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Способ монтажа: На лицевую панель - устанавливается через отверстие с фиксацией сзади
• Тип подключения: Винтовые зажимы - надёжное соединение проводов без необходимости пайки
• Форма линзы: Круглая - совпадает с формой головки, обеспечивает равномерное освещение при наличии индикации

Совместимость и монтаж

Кнопка SB4 в сборе 22мм 40мм красная с возвратом металл 1НЗ устанавливается в подготовленное круглое отверстие диаметром 22,5 мм. Для монтажа требуется доступ с задней стороны панели. После вставки фиксируется резьбовым креплением, которое входит в комплект. Подключение осуществляется через два винтовых зажима - один для входа, второй для выхода цепи. Не требует специальных инструментов, кроме отвёртки. Совместима с любыми панелями толщиной до 6 мм.

Безопасность и стандарты

Изделие соответствует международным требованиям к устройствам аварийного останова. Степень защиты IP65 позволяет использовать его в помещениях с повышенной запылённостью и влажностью, в том числе на открытых площадках под навесом. Цвет красный выполнен в соответствии с ГОСТ Р IEC 60204-1 - стандартом для промышленного электрооборудования. Кнопка прошла тестирование на механическую прочность и долговечность при многократных нажатиях.

Преимущества

• Металлический корпус обеспечивает высокую устойчивость к ударным нагрузкам и вандализму
• Самовозврат гарантирует, что оборудование не будет включено случайно после аварийного останова
• IP65 - возможность установки вне закрытых щитов без дополнительной герметизации
• Удобная форма головки снижает риск неверного нажатия - нужна целенаправленная сила
• Винтовое подключение - не требует специализированных разъёмов, легко обслуживается

Ограничения применения

• Не предназначен для частого операционного использования - только для аварийного отключения
• Напряжение 380 В - нельзя применять в цепях выше этого значения без согласования с проектом
• Отсутствие световой индикации - не показывает состояние включения/выключения, только функциональность
• Не имеет встроенной блокировки - при необходимости физической блокировки требуется внешнее решение
• Подходит только для монтажа на панели; не поддерживает встраивание в стену или потолок

Примеры использования

• Аварийный останов на станке ЧПУ
• Остановка конвейера на пищевом производстве
• Выключение насосной группы в канализационной станции
• Экстренная остановка подъёмника в складской системе
• Кнопка аварийного отключения в распределительном шкафу на объекте ЖКХ

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22,5 мм, иначе кнопка не зафиксируется
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимальный диапазон для винтовых зажимов
• Не затягивайте винты слишком сильно - можно повредить контактные планки
• Проверяйте работоспособность кнопки регулярно - особенно в средах с вибрацией
• Для комплексных решений комбинируйте эту кнопку с другими элементами системы управления SE - они совместимы по дизайну и техническим параметрам
