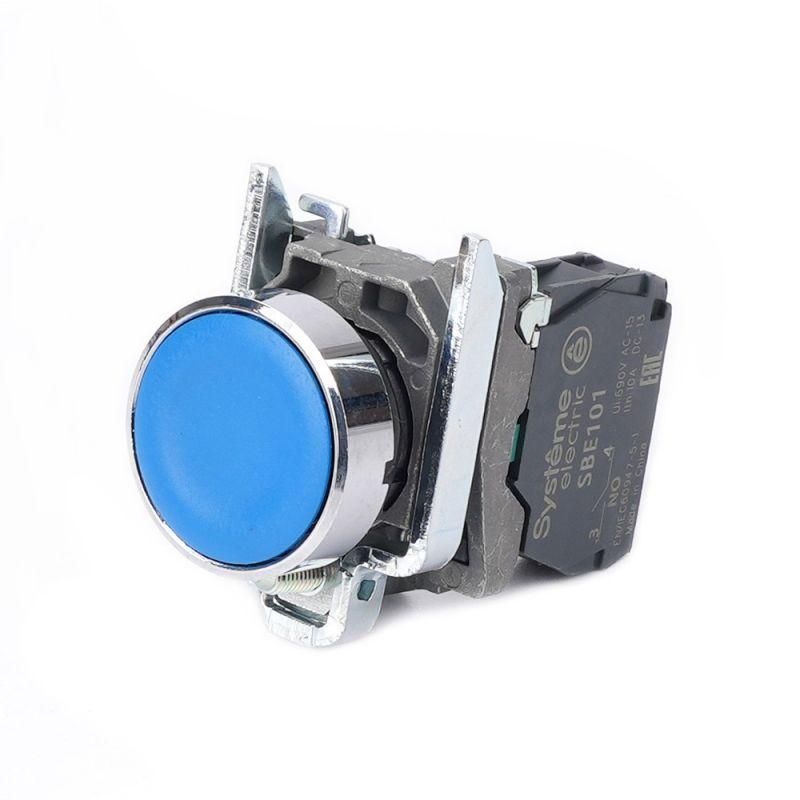

Кнопка модульная SB4 в сборе 22мм с возвратом металл 1НО син. SE SB4BA61 APC

Кнопка в сборе модульная 22мм 1НО с возвратом металл синяя SE (артикул sb4ba61) от бренда Systeme Electric - это надёжный коммутационный элемент с самовозвратом, предназначенный для управления оборудованием на промышленных объектах. Металлический корпус и степень защиты IP65 обеспечивают устойчивость к запылённым и влажным средам.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: запуск, остановка, сброс оборудования. Подходит для установки в панели управления станков, конвейеров, насосных систем, шкафов автоматики и распределительных щитов. Применяется там, где требуется механическое воздействие с гарантированным возвратом в исходное положение после нажатия.

Технические характеристики

• Тип механизма: Самовозврат - кнопка возвращается в исходное положение после отпускания
• Контакты: 1 нормально открытый (1НО) - замыкает цепь только при нажатии
• Напряжение: до 380 В - рассчитана на работу в сетях переменного тока промышленной частоты
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: Металл - прочный, устойчив к механическим повреждениям
• Цвет: Синий - соответствует стандартному цветовому кодированию для командных устройств
• Форма толкателя: Цилиндрический - обеспечивает равномерное нажатие
• Подключение: Винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2
• Конструкция: Плоская линза с круглой формой - удобна для визуального определения состояния

Совместимость и монтаж

Кнопка в сборе модульная 22мм 1НО с возвратом металл синяя SE монтируется в лицевую панель через отверстие диаметром 22,5 мм. Переднее кольцо из металла фиксируется гайкой с внутренней стороны панели. Для правильной установки необходимо использовать только подходящие по размеру панели - отверстие меньше 22,5 мм не позволит установить кнопку, больше - вызовет люфт. Кабель подключается к винтовым клеммам: вход - фаза, выход - к нагрузке. Нулевой и заземляющий провода не подводятся к самой кнопке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP65 позволяет использовать её в условиях повышенной влажности, пыли и мытья оборудования струёй воды. Соответствие стандартам IEC/EN 60947-5-1 обеспечено конструкцией и материалами, используемыми в серии SB4.

Преимущества

• Металлический корпус выдерживает высокие механические нагрузки - идеальна для агрессивных сред
• Самовозврат гарантирует автоматическое возвращение в безопасное состояние - снижает риск ошибочного включения
• IP65 защищает от внешних факторов - продлевает срок службы в сложных условиях
• Винтовое подключение - не требует специальных инструментов, легко обслуживается
• Синий цвет - стандартизирован для командных функций, легко узнаваем оператором

Ограничения применения

• Не предназначен для постоянного напряжения выше 380 В - использование в цепях постоянного тока или с более высоким напряжением недопустимо
• Не имеет световой индикации - нельзя использовать как сигнал состояния без внешнего указателя
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX или IEx
• Работает только в режиме импульса - не сохраняет состояние после отпускания

Примеры использования

• Запуск и остановка промышленного станка на линии производства
• Аварийная остановка конвейера в пищевой промышленности
• Управление насосом в системе водоснабжения
• Сброс аварийного сигнала в щите управления здания
• Ручной контроль работы вентилятора в помещении с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22,5 мм; допуск +-0,2 мм
• Используйте только медные провода сечением до 2,5 мм2 - большие сечения не войдут в клеммы
• При затяжке винтов не переусердствуйте - можно повредить контактную группу
• Для длительной эксплуатации рекомендуется периодически осматривать механизм возврата на предмет заклинивания
• Если нужна индикация состояния - совмещайте эту кнопку с отдельным индикатором LED
• Кнопка sb4ba61 совместима с другими изделиями серии SB4 - можно собирать комплекты одинакового дизайна
